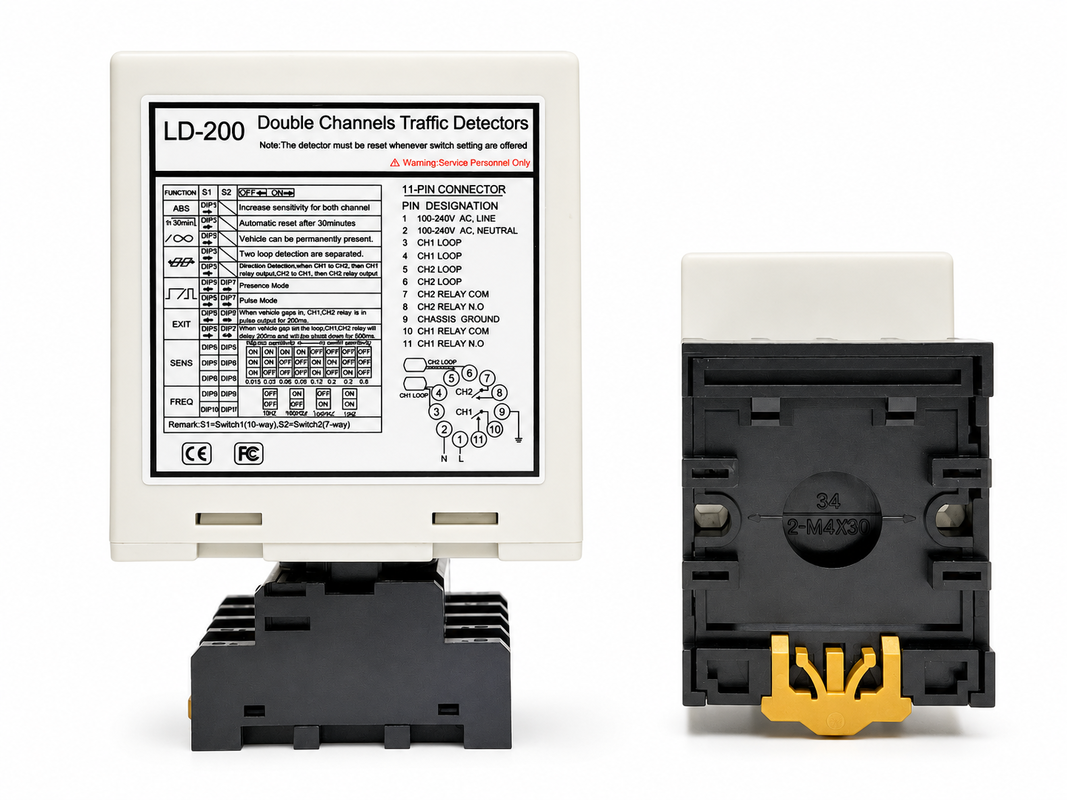

Bu Akıllı Otopark için Çift Kanallı Araç Döngü Dedektörü, Yön Algılama ve 6 Çıkış Modu modern otopark sistemlerine daha doğru araç hareketi bilgisi ve giriş, çıkış ve kontrollü şeritlerde daha fazla kontrol esnekliği sağlamak üzere tasarlanmıştır. CH1 ve CH2'ye bağlı iki indüksiyon döngüsü ile dedektör, araç aktivasyon sırasını analiz ederek seyahat yönünü belirleyebilir ve otopark sistemlerinin gelen ve giden trafiği daha etkili bir şekilde ayırt etmesine yardımcı olur. altı seçilebilir çalışma modu yön algılama, çift kanallı bağımsız varlık izleme, giriş darbe çıkışı ve çıkış darbe çıkışını destekleyerek aynı dedektörün farklı otopark kontrol stratejilerine hizmet etmesini sağlar. Bağımsız röle çıkışları bariyer kapıları, otopark kontrol cihazları, biletleme cihazları, araç sayaçları, şerit göstergeleri ve diğer erişim yönetimi ekipmanlarıyla arayüz oluşturabilir, bu da üniteyi gözetimsiz otopark tesisleri ve otomatik araç erişim sistemleri için uygun hale getirir.

Farklı döngü düzenleri ve trafik koşullarına sahip kurulumlar için dedektör, bağımsız 8 seviyeli hassasiyet ayarı, dört seçilebilir frekans seviyesi ve geniş bir 20-2000 µH döngü endüktans aralığı sunar. Bu ayarlar, kurulumcuların bitişik döngüler arasındaki paraziti azaltırken araç algılama performansını optimize etmelerine yardımcı olur. Otomatik Hassasiyet Artırma (ASB) kamyonlar, römorklar, mafsallı araçlar ve yüksek şasili araçlar için algılama sürekliliğini iyileştirir, kalıcı varlık ve otomatik sıfırlama seçenekleri ise kısa araç geçişleri ve uzun süreli doluluk için esneklik sağlar. Net CH1/CH2 LED göstergeleri araç durumu izleme ve döngü arıza teşhisine yardımcı olur ve DIP anahtar yapılandırması yerinde kurulumu kolaylaştırır. LD-200 100-240 VAC ve LD-202 12-24 V versiyonlarında bulunan bu çift kanallı döngü dedektörü, akıllı otopark, bariyer kapısı otomasyonu, araç yön yönetimi, erişim kontrolü ve trafik akışı izleme için çok yönlü bir çözüm sunar.

• 1. 15-2000 µh algılama Aralığı
  • Döngü dedektörü, çeşitli döngü boyutlarını ve konfigürasyonlarını barındıran 15 µH ila 2000 µH arasında geniş bir algılama aralığını destekleyerek farklı trafik algılama senaryolarında çok yönlü uygulama sağlar.
  • Geniş algılama aralığı, döngü dedektörümüzün her türlü aracı, motosikleti, arabayı, ultra uzun kamyonu, otobüsü vb. algılamasını sağlar
• 2. Kompakt Yan
  • Kompakt ve iyi tasarlanmış muhafaza, özellikler ve işlevsellik için tüm endüstri gereksinimlerini birleştirerek bu dedektörün herhangi bir mevcut trafik algılama sistemine entegre edilmesini sağlar.
• 3. Teşhis Yetenekleri ve LED Göstergesi
  • Kapsamlı teşhis yetenekleri, döngü ve kurulum sorunlarının doğru bir şekilde teşhis edilmesini sağlar ve LED durumu aracılığıyla göstererek optimum performansı garanti eder ve kesinti süresini azaltır.
• 4. Seçilebilir Varlık Süresi
  • Bir araç döngüde kaldığı sürece algılama çıkışını sabit bir süreyle (30 dakikadan fazla) sınırlamak için varlık rölesinin çıkışı seçilebilir, bu da trafik yönetiminde esneklik sağlar.
• 5. Otomatik Hassasiyet Artırma (ASB)
  • Bu özellik, araç algılama üzerine hassasiyeti otomatik olarak maksimuma çıkararak büyük kamyon-römork kombinasyonlarını ve yüksek yataklı araçları güvenilir bir şekilde algılar ve doğru tanımlama sağlar.
• 6. Otomatik Çevre Sürüklenme Telafisi
  • Döngü dedektörleri (veya diğer sensörler), değişen hava ve çevresel faktörlere rağmen algılama doğruluğunu ve kararlılığını koruyarak çevresel koşullardaki değişikliklere otomatik olarak uyum sağlar ve kalibre eder.
• 7. 17 Dip Anahtar Ayarı
  • Kabuk üzerindeki dip anahtar tasarımı, döngü dedektörünün ayarını daha kolay ve net hale getirir, bu da kullanıcılar için çok kullanıcı dostudur. Kullanıcılar tüm fonksiyonları ayarlayabilir ve ardından döngü dedektörünü kurabilir.
• 8. Çift Kanallar İşbirliği veya Bağımsız Çalışır
  • Çift kanallı döngü dedektörü iki tek kanallı versiyon olarak kullanılabilir, iki bağımsız algılama kanalını destekler.
  • Ayrıca birden fazla döngünün eşzamanlı izlenmesine olanak tanıyan döngü dedektörü, tek kanallı uygulamalarda yönü tanıma yeteneğine sahiptir, bu da araç algılama esnekliğini ve doğruluğunu artırır.
• 9. Çapraz Parazit Önleme.
  • Dip anahtar aracılığıyla, döngü dedektörünün frekansı, iki döngü bobininin çok yakın takılmasından kaynaklanan çapraz paraziti önlemek için ayarlanabilir.

LD-200 serisi dedektör aşağıdaki modlardan herhangi biri için yapılandırılabilir:

• CH1 Algılama LED'i: Sürekli Yanıyor: Araç algılama olduğunu gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki sarım sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla sarım olduğunu gösterir.
• CH2 Algılama LED'i: Sürekli Yanıyor: Araç algılama olduğunu gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki sarım sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla sarım olduğunu gösterir.

• Döngünün hassasiyeti ve frekansı 7 yollu dip anahtar ve 10 yollu dip anahtar ayarı ile ayarlanabilir.
• Kullanıcı, aşağıdaki dip anahtar ayar tablolarındaki gibi farklı modlarda ayarı değiştirerek 8 farklı ayar seçebilir. CH1 hassasiyet seçimi için 6, 7 ve 8 numaralı dip anahtarlar, 0.8 en az hassas ve 0.015 en hassastır.
• CH2 hassasiyet seçimi için 3, 4 ve 5 numaralı dip anahtarlar, 0.8 en az hassas ve 0.015 en hassastır.

• (Anahtar 1)DIP1 ve DIP2 Römork İçin Özel Hassasiyet Artışı (Her İki Kanal)

(Anahtar1=S1)D3,D4,D5 ve (Anahtar2=S2)D1,D2 Ayarı Özel Fonksiyonlar(Mod1,2,3 Yön Algılama. Mod4,5,6 Normal mod, iki döngü algılama ayrıdır.)

(Anahtar1=S1)D6 ve D7 ve D8 ve (Anahtar2=S2)D3 ve D4 ve D5 Ayarı CH1 ve CH2 Hassasiyet Seçimi. (Sekiz Seviye Seçeneği)

(Anahtar1=S1)D9 ve D10 ve (Anahtar2=S2)D6,D7 Ayarı Frekans (20 K ila 100 KHz).

Sıfırlama Düğmesi: Lütfen dikkat: LD-200, Dip anahtarlarında yapılan her ayar değişikliğinde sıfırlanmalıdır.

Döngüler, yol yüzeyiyle uyum sağlamak için "hızlı ayar" siyah epoksi bileşiği veya sıcak bitüm mastik kullanılarak kapatılır.

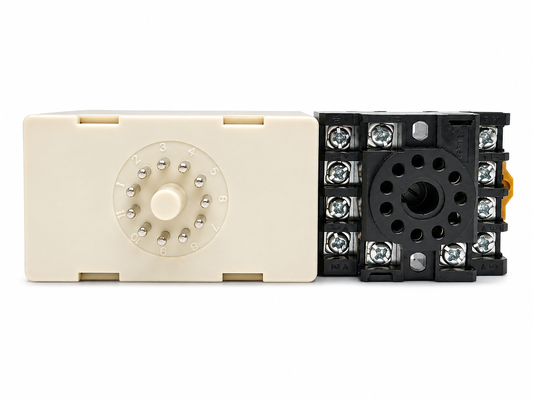

Kurulum sırasında, lütfen ürün fişini ve soketini dikey yönde tutun

LD-100	LD-102	LD-200	LD-202	JTHT-11
Tek Kanal 100-240 V AC	Tek Kanal 12-24 V AC/DC	Çift Kanal 100-240 V AC	Çift Kanal 12-24 V AC/DC	Döngü kablosu 305 m Teflon bobin
LCR-MT
Multimetre
