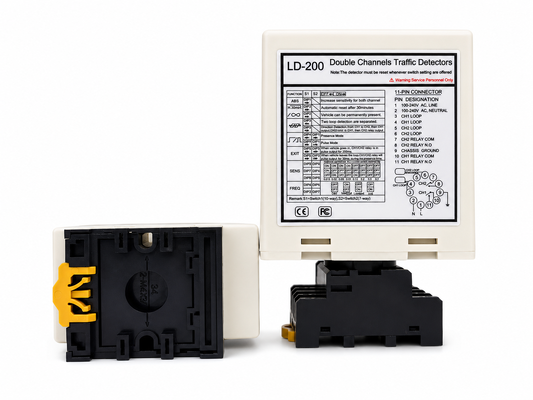

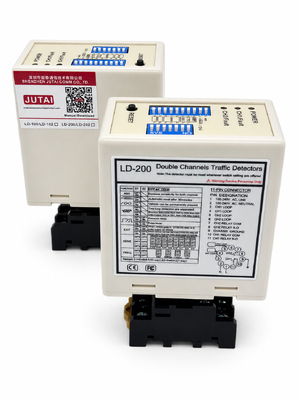

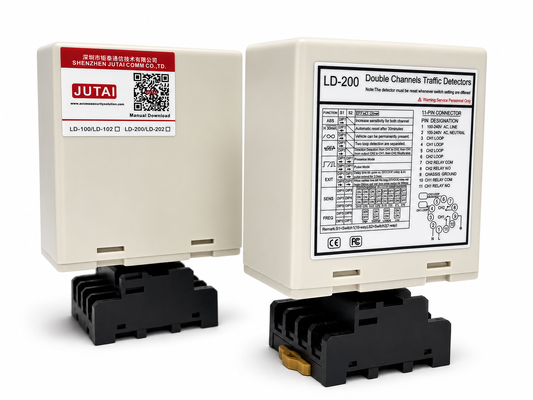

Bu 4 Frekans Seviyesi ve Parazit Önleyici Tasarımlı Bitişik Döngüler İçin Çift Döngülü Araç Dedektörü park girişleri, çok şeritli bariyer sistemleri, endüstriyel giriş yolları ve trafik kontrol bölgeleri gibi birden fazla indüksiyon döngüsünün birbirine yakın konumlandırıldığı kurulumlar için optimize edilmiştir. CH1 ve CH2, komşu döngüler arasındaki elektromanyetik çapraz konuşmayı en aza indirmeye ve kararlı araç algılamayı sürdürmeye yardımcı olmak için dört seçilebilir seviye—Yüksek, Orta-Yüksek, Orta-Düşük ve Düşük—kullanılarak farklı çalışma frekanslarına atanabilir. Her kanal bağımsız olarak çalışır ve yerel döngü yapılandırmasına göre ayarlanabilir, bu da dedektörün farklı yol düzenlerine uyum sağlamasına ve varlık algılama, araç yönü tanıma, giriş darbesi ve çıkış darbesi işlevlerini desteklemesine olanak tanır.

Frekans yönetimine ek olarak, dedektör bir 20–2000 μH döngü endüktans aralığı, bağımsız 8 seviyeli hassasiyet ayarı, altı seçilebilir çalışma modu, kalıcı varlık izleme, otomatik sıfırlama ve kamyonlar, römorklar ve yüksek şasili araçlar için algılama sürekliliğini iyileştirmek üzere Otomatik Hassasiyet Artırma (ASB) özelliklerini birleştirir. Ayrı CH1 ve CH2 röle çıkışları, bariyer kapıları, sürgülü kapılar, park kontrolörleri, trafik sinyalleri, araç sayaçları ve diğer otomasyon ekipmanlarıyla doğrudan entegrasyona olanak tanırken, özel LED göstergeler araç durumu ve döngü arızaları için hızlı geri bildirim sağlar. LD-200 100–240 VAC ve LD-202 12–24 V versiyonlarında bulunan bu çift kanallı döngü dedektörü, özellikle bitişik döngü paraziti, kurulum esnekliği ve güvenilir araç algılama gibi temel gereksinimlerin olduğu projeler için uygundur.

• 1. 15-2000 μh algılama Aralığı
  • Döngü dedektörü, çeşitli döngü boyutlarını ve yapılandırmalarını barındıran 15 μH ila 2000 μH arasında geniş bir algılama aralığını destekleyerek farklı trafik algılama senaryolarında çok yönlü uygulamalar için uygundur.
  • Geniş algılama aralığı, döngü dedektörümüzün her türlü aracı, motosikleti, arabayı, ultra uzun kamyonu, otobüsü vb. algılamasını sağlar

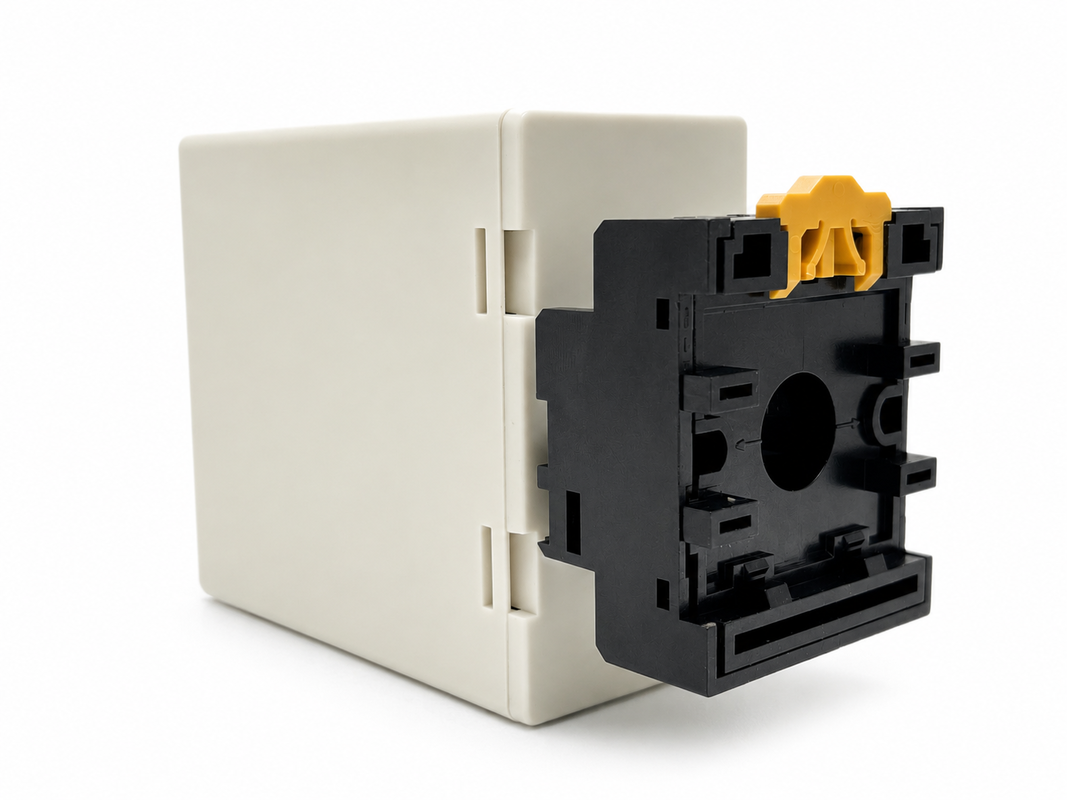

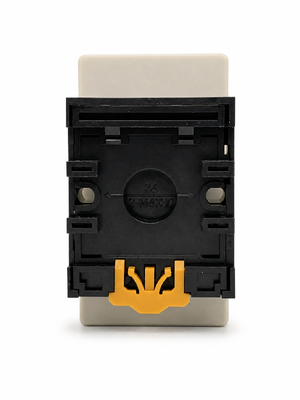

• 2. Kompakt Yan
  • Kompakt ve iyi tasarlanmış muhafaza, özellikler ve işlevsellik açısından tüm endüstri gereksinimlerini birleştirerek bu dedektörün herhangi bir mevcut trafik algılama sistemine entegre edilmesini sağlar.
• 3. Teşhis Yetenekleri ve LED Göstergesi
  • Kapsamlı teşhis yetenekleri, döngü ve kurulum sorunlarının doğru bir şekilde teşhis edilmesini sağlar ve LED durumu aracılığıyla göstererek optimum performansı garanti eder ve arıza süresini azaltır.
• 4. Seçilebilir Varlık Süresi
  • Varlık rölesinin çıkışı, bir araç döngü üzerinde kaldığı sürece algılama çıkışını sabit bir süreyle (30 dakikadan fazla) sınırlamak üzere seçilebilir, bu da trafik yönetiminde esneklik sağlar.
• 5. Otomatik Hassasiyet Artırma (ASB)
  • Bu özellik, araç algılama üzerine hassasiyeti otomatik olarak maksimuma yükselterek büyük kamyon-römork kombinasyonlarını ve yüksek kasalı araçları güvenilir bir şekilde algılar ve doğru tanımlama sağlar.
• 6. Otomatik Çevresel Sürüklenme Telafisi
  • Döngü dedektörleri (veya diğer sensörler), değişen hava ve çevresel faktörlere rağmen algılama doğruluğunu ve kararlılığını koruyarak çevresel koşullardaki değişikliklere otomatik olarak uyum sağlar ve kendini kalibre eder.
• 7. 17 DIP Anahtar Ayarı
  • Kabuk üzerindeki DIP anahtar tasarımı, döngü dedektörünün ayarını daha kolay ve net hale getirir, bu da kullanıcılar için çok kullanıcı dostudur. Kullanıcılar tüm fonksiyonları ayarlayabilir ve ardından döngü dedektörünü kurabilir.
• 8. Çift Kanallar İşbirliği İçinde veya Bağımsız Çalışır
  • Çift kanallı döngü dedektörü iki tek kanallı versiyon olarak kullanılabilir, iki bağımsız algılama kanalını destekler.
  • Ayrıca birden fazla döngünün eşzamanlı izlenmesine olanak tanıyan döngü dedektörü, tek kanallı uygulamalarda yönü tanıma yeteneğine sahiptir. Bu, araç algılamanın esnekliğini ve doğruluğunu artırır.
• 9. Çapraz Konuşma Paraziti Önleme.
  • DIP anahtar aracılığıyla, döngü dedektörünün frekansı, iki döngü bobininin çok yakın monte edilmesinden kaynaklanan çapraz konuşma parazitini önlemek için ayarlanabilir.

LD-200 serisi dedektör aşağıdaki modlardan herhangi biri için yapılandırılabilir:

• CH1 Algılama LED'i: Sürekli Yanıyor: Araç algılamayı gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki sarım sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla sarım olduğunu gösterir.
• CH2 Algılama LED'i: Sürekli Yanıyor: Araç algılamayı gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki sarım sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla sarım olduğunu gösterir.

• Döngünün hassasiyeti ve frekansı 7 yollu DIP anahtar ve 10 yollu DIP anahtar ayarı ile ayarlanabilir.
• Kullanıcı, aşağıdaki DIP anahtar ayar tablolarındaki gibi farklı modlara DIP anahtar ayarını değiştirerek 8 farklı ayar seçebilir. CH1 hassasiyet seçimi için DIP anahtarları 6, 7 ve 8, 0.8 en az hassas ve 0.015 en hassas olacak şekilde ayarlanır.
• CH2 hassasiyet seçimi için DIP anahtarları 3, 4 ve 5, 0.8 en az hassas ve 0.015 en hassas olacak şekilde ayarlanır.

• (Anahtar 1)DIP1 ve DIP2 Römork İçin Özel Hassasiyet Artışı (Her İki Kanal)

(Anahtar1=S1)D3,D4,D5 ve (Anahtar2=S2)D1,D2 Ayarı Özel Fonksiyonlar(Mod1,2,3 Yön Algılama. Mod4,5,6 Normal mod, iki döngü algılaması ayrıdır.)

(Anahtar1=S1)D6 ve D7 ve D8 ve (Anahtar2=S2)D3 ve D4 ve D5 Ayarı CH1 ve CH2 Hassasiyet Seçimi. (Sekiz Seviye Seçeneği)

(Anahtar1=S1)D9 ve D10 ve (Anahtar2=S2)D6,D7 Ayarı Frekans (20 K ila 100 KHz).

Sıfırlama Düğmesi: Lütfen dikkat: DIP anahtarlarında yapılan her ayar değişikliğinde LD-200 sıfırlanmalıdır.

Döngüler, yol yüzeyiyle uyum sağlamak için "hızlı ayarlanan" siyah epoksi bileşiği veya sıcak bitüm mastik kullanılarak kapatılır.

Kurulum sırasında, lütfen ürün fişini ve soketini dikey yönde tutun

LD-100	LD-102	LD-200	LD-202	JTHT-11
Tek Kanal 100-240 V AC	Tek Kanal 12-24 V AC/DC	Çift Kanal 100-240 V AC	Çift Kanal 12-24 V AV/DC	Döngü kablosu 305 m Teflon bobin
LCR-MT
Multimetre
