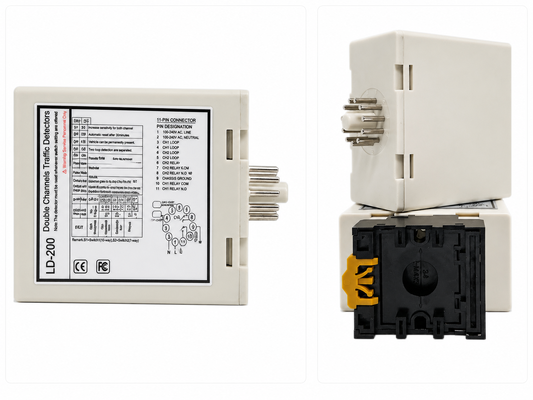

Bu 20-2000 µH Döngü Endüktansı ve Ayarlanabilir Frekanslı Çift Kanallı Araç Döngü Dedektörü geniş döngü uyumluluğu ve farklı saha koşullarında kararlı araç tespiti gerektiren kurulumlar için tasarlanmıştır. Geniş 20-2000 µH endüktans aralığı dedektörün çeşitli döngü boyutları, kablo uzunlukları ve yol düzenleri ile çalışmasına olanak tanır, bu da onu otopark şeritleri, bariyer kapıları, endüstriyel girişler, geçiş noktaları ve trafik kontrol projeleri için uygun hale getirir. İki bağımsız kanal, CH1 ve CH2, ayrı indüksiyon döngülerini izleyebilir ve araç varlığı tespiti, yön algılama, giriş darbesi ve çıkış darbesi işlevlerini destekler. Bu çift kanallı yapılandırma, bir uygulamanın iki tespit bölgesi veya koordineli araç hareketi izleme gerektirmesi durumunda sistem entegratörlerine daha fazla esneklik sağlar.

Birbirine yakın birden fazla döngü kurulduğunda performansı artırmak için her kanal dört seçilebilir çalışma frekansı seviyesini destekler, bu da kurulumcuların döngü frekanslarını ayırmasına ve karşılıklı paraziti veya çapraz konuşmayı azaltmasına olanak tanır. Dedektör ayrıca 8 seviyeli hassasiyet ayarı, altı seçilebilir çalışma modu, kalıcı varlık tespiti, otomatik sıfırlama ve kamyon, römork ve yüksek şasili araçların daha kararlı tespiti için Otomatik Hassasiyet Artışı (ASB) içerir. Bağımsız röle çıkışları, otopark kontrolörleri, sürgülü kapılar, bariyer operatörleri, trafik sinyalleri ve araç sayım ekipmanları ile entegrasyonu kolaylaştırırken, CH1/CH2 LED göstergeleri durum izleme ve döngü arıza teşhisine yardımcı olur. LD-200 100-240 VAC ve LD-202 12-24 V versiyonlarında sunulan bu ayarlanabilir frekanslı çift döngü dedektörü, geniş bir erişim ve trafik otomasyon sistemleri yelpazesinde güvenilir araç algılama için çok yönlü bir çözüm sunar.

• 1. 15-2000 µh tespit Aralığı
  • Döngü dedektörü, çeşitli döngü boyutlarını ve konfigürasyonlarını barındıran 15 µH ila 2000 µH arasında geniş bir tespit aralığını destekleyerek farklı trafik tespit senaryolarında çok yönlü uygulama sağlar.
  • Geniş tespit aralığı, döngü dedektörümüzün her türlü aracı, motosikleti, arabayı, Ultra uzun kamyonu, otobüsü vb. tespit etmesini sağlar
• 2. Kompakt Tasarım
  • Kompakt ve iyi tasarlanmış gövde, özellikler ve işlevsellik için tüm endüstri gereksinimlerini birleştirerek bu dedektörün herhangi bir mevcut trafik tespit sistemine dahil edilmesini sağlar.
• 3. Teşhis Yetenekleri ve LED Göstergesi
  • Kapsamlı teşhis yetenekleri, döngü ve kurulum sorunlarının doğru teşhisini sağlar ve LED durumu aracılığıyla göstererek optimum performansı garanti eder ve kesinti süresini azaltır.
• 4. Seçilebilir Varlık Süresi
  • Varlık rölesinin çıkışı, bir araç döngü üzerinde kaldığı sürece tespit çıkışını sabit bir süreyle (30 dakikadan fazla) sınırlamak üzere seçilebilir, bu da trafik yönetiminde esneklik sağlar.
• 5. Otomatik Hassasiyet Artışı (ASB)
  • Bu özellik, araç tespiti üzerine hassasiyeti otomatik olarak maksimuma yükselterek büyük kamyon-römork kombinasyonlarını ve yüksek yataklı araçları güvenilir bir şekilde tespit eder ve doğru tanımlama sağlar.
• 6. Otomatik Çevre Sürüklenme Telafisi
  • Döngü dedektörleri (veya diğer sensörler), değişen hava ve çevresel faktörlere rağmen tespit doğruluğunu ve kararlılığını koruyarak çevresel koşullardaki değişikliklere otomatik olarak uyum sağlar ve kalibre eder.
• 7. 17 DIP Anahtar Ayarı
  • Gövdedeki dip anahtar tasarımı, döngü dedektörünün ayarını daha kolay ve net hale getirir, bu da kullanıcılar için çok kullanıcı dostudur. Kullanıcılar tüm işlevleri ayarlayabilir ve ardından döngü dedektörünü kurabilir.
• 8. Çift Kanallar İşbirliği İçinde veya Bağımsız Çalışır
  • Çift kanallı döngü dedektörü iki tek kanallı versiyon olarak kullanılabilir, iki bağımsız tespit kanalını destekler.
  • Ayrıca birden fazla döngünün eşzamanlı izlenmesine olanak tanır, döngü dedektörü tek kanallı uygulamalarda yönü tanıma yeteneğine sahiptir. Araç tespitinin esnekliğini ve doğruluğunu artırır.
• 9. Çapraz Konuşma Paraziti Önleme.
  • DIP anahtar aracılığıyla, döngü dedektörünün frekansı, iki döngü bobininin çok yakın kurulmasından kaynaklanan çapraz konuşma parazitini önlemek için ayarlanabilir.

LD-200 serisi dedektör aşağıdaki modlardan herhangi biri için yapılandırılabilir:

• CH1 Tespit LED'i:Sürekli Yanıyor: Araç tespiti olduğunu gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki dönüş sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla dönüş olduğunu gösterir.
• CH2 Tespit LED'i:Sürekli Yanıyor: Araç tespiti olduğunu gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki dönüş sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla dönüş olduğunu gösterir.

• Döngünün hassasiyeti ve frekansı 7 yollu dip anahtar ve 10 yollu dip anahtar ayarı ile ayarlanabilir.
• Kullanıcı, aşağıdaki dip anahtar ayar tablolarındaki farklı modlara göre ayarı değiştirerek 8 farklı ayar seçebilir. CH1 hassasiyet seçimi için 6, 7 ve 8 numaralı dip anahtarlar, 0.8 en az hassas ve 0.015 en hassastır.
• CH2 hassasiyet seçimi için 3, 4 ve 5 numaralı dip anahtarlar, 0.8 en az hassas ve 0.015 en hassastır.

• (Anahtar 1)DIP1 & DIP2 Römork İçin Özel Hassasiyet Artışı (Her İki Kanal)

(Anahtar1=S1)D3,D4,D5 ve (Anahtar2=S2)D1,D2 Ayarı Özel Fonksiyonlar(Mod1,2,3 Yön Tespiti. Mod4,5,6 Normal mod, iki döngü tespiti ayrıdır.)

(Anahtar1=S1)D6 & D7 & D8 ve (Anahtar2=S2)D3 & D4 & D5 Ayarı CH1 ve CH2 Hassasiyet Seçimi. (Sekiz Seviye Seçeneği)

(Anahtar1=S1)D9 & D10 ve (Anahtar2=S2)D6,D7 Ayarı Frekans (20 K ila 100 KHz).

Sıfırlama Düğmesi: Lütfen dikkat: DIP anahtarlarında yapılan her ayar değişikliğinde LD-200 sıfırlanmalıdır.

Döngüler, yol yüzeyiyle uyum sağlamak için "hızlı ayar" siyah epoksi bileşiği veya sıcak bitüm macunu kullanılarak kapatılır.

Kurulum sırasında, lütfen ürün fişini ve soketini dikey yönde tutun

LD-100	LD-102	LD-200	LD-202	JTHT-11
Tek Kanal 100-240 V AC	Tek Kanal 12-24 V AC/DC	Çift Kanal 100-240 V AC	Çift Kanal 12-24 V AV/DC	Döngü kablosu 305 m Teflon bobin
LCR-MT
Multimetre
