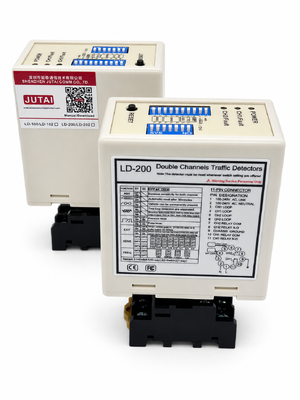

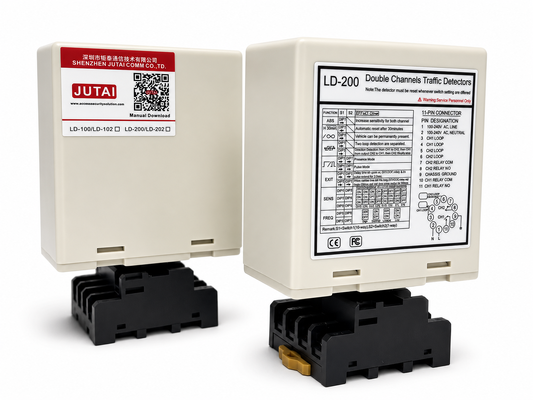

Bu Geçiş Gişeleri ve Kontrol Noktaları İçin Yön Tanıma ve Darbe Çıkışlı Çift Kanallı Araç Dedektörü , güvenilir kapı ve kontrol noktası çalışması için doğru araç hareketi algılamanın kritik olduğu kontrollü trafik şeritleri için tasarlanmıştır. CH1 ve CH2'ye bağlı iki indüksiyon döngüsü kullanarak, dedektör bir aracın seyahat sırasını belirleyebilir ve hareket yönünü ayırt edebilir. Bu, onu gişe kabinleri, güvenlik kontrol noktaları, denetim şeritleri, kapılı tesisler ve sistemin araç yaklaşımını, geçişini ve ayrılışını onaylaması gereken kısıtlı erişim yolları için uygun hale getirir. Seçilen çalışma moduna bağlı olarak, dedektör yönlü röle sinyalleri, araç varlık çıkışı, giriş darbesi veya çıkış darbesi sağlayabilir, bu da harici kontrollere bariyer kapıları, biletleme ekipmanları, trafik ışıkları, uyarı cihazları ve erişim yönetim sistemleri için net tetikleme bilgisi verir.

Farklı şerit düzenlerine ve araç profillerine uyum sağlamak için dedektör altı çalışma modu, 8 seviyeli hassasiyet ayarı, dört seçilebilir frekans ayarı ve 20–2000 µH döngü endüktans aralığı sunar. Bağımsız CH1 ve CH2 yapılandırması, her algılama bölgesinin yerel koşullar için optimize edilmesine olanak tanırken, Otomatik Hassasiyet Artırma (ASB) gişe veya denetim şeritlerinden geçen kamyonlar, römorklar ve yüksek şasili araçların güvenilir bir şekilde algılanmasını sağlamaya yardımcı olur. Kalıcı varlık ve otomatik sıfırlama işlevleri, hem sürekli doluluk izlemeyi hem de normal geçiş kontrolünü destekler ve özel LED göstergeleri döngü durumu kontrolünü ve arıza teşhisini basitleştirir. LD-200 100–240 VAC ve LD-202 12–24 V versiyonlarında bulunan bu çift kanallı araç dedektörü, gişe otomasyonu, kontrol noktası kontrolü, araç yönü izleme ve akıllı trafik erişim sistemleri için pratik bir algılama çözümü sunar.

• 1. 15-2000 µh algılama Aralığı
  • Döngü dedektörü, çeşitli döngü boyutlarını ve yapılandırmalarını barındıran 15 µH ila 2000 µH arasında geniş bir algılama aralığını destekleyerek farklı trafik algılama senaryolarında çok yönlü uygulama sağlar.
  • Geniş algılama aralığı, döngü dedektörümüzün her türlü aracı, motosikleti, arabayı, ultra uzun kamyonu, otobüsü vb. algılamasını sağlar.
• 2. Kompakt Yan
  • Kompakt ve iyi tasarlanmış muhafaza, özellikler ve işlevsellik için tüm endüstri gereksinimlerini birleştirerek bu dedektörün herhangi bir mevcut trafik algılama sistemine dahil edilmesine olanak tanır.
• 3. Teşhis Yetenekleri ve LED Göstergesi
  • Kapsamlı teşhis yetenekleri, döngü ve kurulum sorunlarının doğru bir şekilde teşhis edilmesini sağlar ve LED durumu aracılığıyla göstererek optimum performansı garanti eder ve kesinti süresini azaltır.
• 4. Seçilebilir Varlık Süresi
  • Varlık rölesinin çıkışı, bir araç döngü üzerinde kaldığı sürece bir algılama çıkışını sabit bir süreyle (30 dakikadan fazla) sınırlamak üzere seçilebilir, bu da trafik yönetiminde esneklik sağlar.
• 5. Otomatik Hassasiyet Artırma (ASB)
  • Bu özellik, araç algılama üzerine hassasiyeti otomatik olarak maksimuma çıkararak büyük kamyon-römork kombinasyonlarını ve yüksek yataklı araçları güvenilir bir şekilde algılar ve doğru tanımlama sağlar.
• 6. Otomatik Çevresel Sürüklenme Telafisi
  • Döngü dedektörleri (veya diğer sensörler), değişen hava ve çevresel faktörlere rağmen algılama doğruluğunu ve kararlılığını koruyarak çevresel koşullardaki değişikliklere otomatik olarak uyum sağlar ve kalibre eder.
• 7. 17 DIP Anahtar Ayarı
  • Kabuk üzerindeki DIP anahtar tasarımı, döngü dedektörünün ayarını daha kolay ve net hale getirir, bu da kullanıcılar için çok kullanıcı dostudur. Kullanıcılar tüm fonksiyonları ayarlayabilir ve ardından döngü dedektörünü kurabilir.
• 8. Çift Kanallar Birlikte veya Bağımsız Çalışır
  • Çift kanallı döngü dedektörü iki tek kanallı versiyon olarak kullanılabilir, iki bağımsız algılama kanalını destekler.
  • Ayrıca birden fazla döngünün eşzamanlı izlenmesine olanak tanıyan döngü dedektörü, tek kanallı uygulamalarda yön tanıma yeteneğine sahiptir, bu da araç algılama esnekliğini ve doğruluğunu artırır.
• 9. Çapraz Karışım Girişimine Karşı Koruma.
  • DIP anahtar aracılığıyla, döngü dedektörünün frekansı, iki döngü bobininin çok yakın kurulmasından kaynaklanan çapraz karışım girişimini önlemek için ayarlanabilir.

LD-200 serisi dedektör aşağıdaki modlardan herhangi biri için yapılandırılabilir:

• CH1 Algılama LED'i: Sürekli Yanıyor: Araç algılama olduğunu gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki sarım sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonraki sarım sayısının fazla olduğunu gösterir.
• CH2 Algılama LED'i: Sürekli Yanıyor: Araç algılama olduğunu gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki sarım sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonraki sarım sayısının fazla olduğunu gösterir.

• Döngünün hassasiyeti ve frekansı, 7 yollu DIP anahtar ve 10 yollu DIP anahtar ayarı ile ayarlanabilir.
• Kullanıcı, aşağıdaki DIP anahtar ayar tablolarında gösterildiği gibi farklı modlara ayarı değiştirerek 8 farklı ayar seçebilir. DIP anahtarı 6, 7 ve 8, CH1 hassasiyet seçimi için, 0.8 en az hassas ve 0.015 en hassastır.
• DIP anahtarı 3, 4 ve 5, CH2 hassasiyet seçimi için, 0.8 en az hassas ve 0.015 en hassastır.

• (Anahtar 1) DIP1 ve DIP2 Her İki Römork İçin Özel Hassasiyet Artışı (Her İki Kanal)

(Anahtar1=S1) D3, D4, D5 ve (Anahtar2=S2) D1, D2 Ayarı Özel Fonksiyonlar(Mod1,2,3 Yön Algılama. Mod4,5,6 Normal mod, iki döngü algılama ayrıdır.)

(Anahtar1=S1) D6 ve D7 ve D8 ve (Anahtar2=S2) D3 ve D4 ve D5 Ayarı CH1 ve CH2 Hassasiyet Seçimi. (Sekiz Seviye Seçeneği)

(Anahtar1=S1) D9 ve D10 ve (Anahtar2=S2) D6, D7 Ayarı Frekans (20 K ila 100 KHz).

Sıfırlama Düğmesi: Lütfen dikkat: DIP anahtarlarında bir ayar değişikliği yapıldığında LD-200 her zaman sıfırlanmalıdır.

Döngüler, yol yüzeyiyle uyum sağlamak için "hızlı ayar" siyah epoksi bileşiği veya sıcak bitüm mastik kullanılarak kapatılır.

Kurulum sırasında, lütfen ürün fişini ve soketini dikey yönde tutun

LD-100	LD-102	LD-200	LD-202	JTHT-11
Tek Kanal 100-240 V AC	Tek Kanal 12-24 V AC/DC	Çift Kanal 100-240 V AC	Çift Kanal 12-24 V AC/DC	Döngü kablosu 305 m Teflon bobin
LCR-MT
Multimetre
