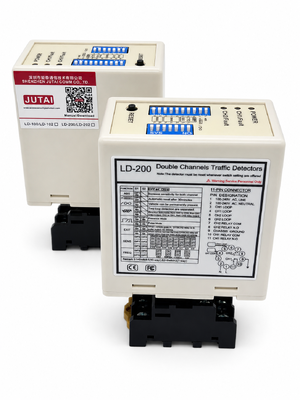

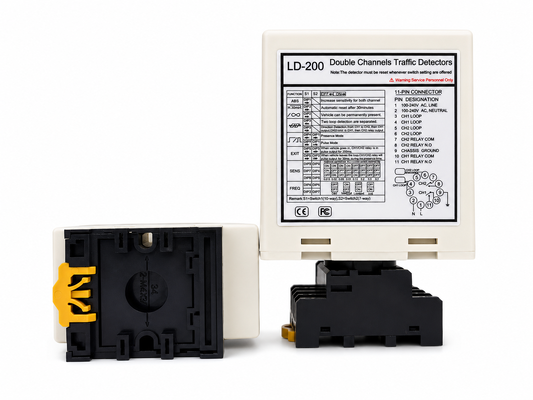

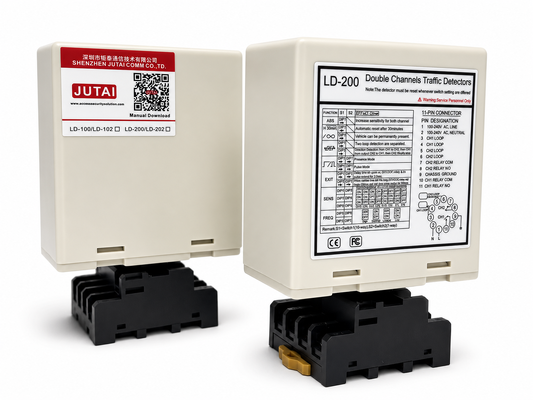

BuYön ve varlık tespiti ile sürgülü kapı kontrolü için çift kanallı araç döngüsü dedektörüKontrol sisteminin sadece bir aracın var olup olmadığını bilmesi gereken otomatik kaydırıcı kapı girişleri için pratik bir algılama çözümü sağlar.Ama aynı zamanda erişim şeridinde nasıl hareket ettiğiniİki bağımsız kanal, CH1 ve CH2, ayrı indüksiyon döngülerini izleyebilir ve döngü etkinleştirme dizisini araç hareket yönünü belirlemek için kullanabilir. Seçilen çalışma moduna bağlı olarak,Detektör yönlü algılama sağlayabilir., sürekli araç varlığı çıkışı, giriş darbını veya çıkış darbını sinyali.Bu röle çıkışları, araç tarafından tetiklenen açılışı desteklemek için kaydırıcı kapı denetleyicileri ve diğer erişim otomasyon ekipmanı ile entegre edilebilir, geçiş onayı ve daha doğru giriş/çıkış yönetimi.

Farklı araç boyutları ve döngü düzenleri olan siteler için, her kanal8 seçilebilir hassasiyet seviyesi, bağımsız frekans ayarlama ve döngü indüktansıyla uyumluluk20 ila 2000 μH.Otomatik Duyarlılık Artırma (ASB)fonksiyon, kamyonlar, römorklar, eklemli araçlar veya yüksek şasili araçlar algılama alanından geçerken algılamayı sürdürmeye yardımcı olur.sürekli varlık ve otomatik sıfırlama seçenekleri hem kısa araç geçişleri hem de uzun süreli işgal için esneklik sağlarkenAltı seçilebilir işletim modu, özel CH1/CH2 röle çıkışları, DIP anahtar konfigürasyonu ve LED durumu ve hata göstergesi, sistem kurulumunu ve devreye girmesini basitleştirir.LD-200 100 ∼ 240 VACveLD-202 1224 VBu çift kanallı döngü dedektörü, kaydırma kapı girişleri, otopark erişim yolları, endüstriyel kapılar, lojistik tesisleri,ve güvenilir yön ve varlık algısını gerektiren diğer otomatik araç erişim uygulamaları.

• 115-2000 μh algılama aralığı
  • Döngü dedektörü, 15 μH'den 2000 μH'ye kadar geniş bir algılama aralığını destekler ve farklı trafik algılama senaryolarında çok yönlü bir uygulama için çeşitli döngü boyutlarına ve yapılandırmalara ev sahipliği yapar.
  • Geniş algılama aralığı, döngü algılayıcımızın tüm araçları, motosikletleri, arabaları, ultra uzun kamyonları, otobüsleri vb.
• 2- Kompakt tarafta.

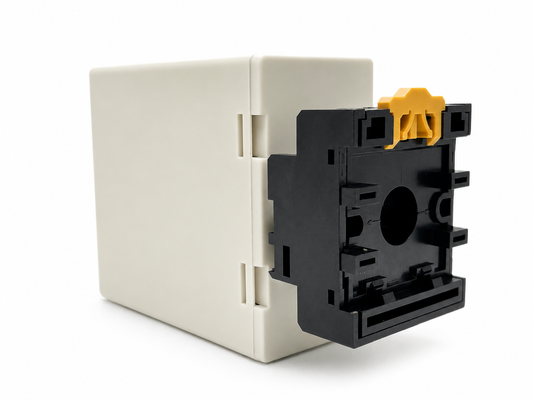

  • Kompakt ve iyi tasarlanmış ev, endüstrinin özellik ve işlevsellik için tüm gereksinimlerini birleştirerek, bu dedektörün mevcut herhangi bir trafik algılama sistemine dahil edilmesini sağlar.
• 3Tanılama yetenekleri ve LED göstergesi
  • Kapsamlı teşhis yetenekleri, döngü ve kurulum sorunlarının doğru teşhisini ve LED durumundan gösterilmesini sağlar, böylece optimal performans sağlar ve duraklama süresini azaltır.
• 4. Seçilebilir Varlık Zamanı
  • Bulunma rölesinin çıkışı, bir araç döngüde kalırken, bir algılama çıkışını sabit bir zamana (30 dakikadan fazla) sınırlamak için seçilebilir ve trafik yönetiminde esneklik sağlanır.
• 5Otomatik Duyarlılık Artırma (ASB)
  • Bu özellik, büyük kamyon-rezervatif kombinasyonlarını ve yüksek yataklı araçları, otomatik olarak hassasiyeti araç tespit edildiğinde maksimum seviyeye yükselterek, doğru tanımlamayı sağlayarak güvenilir bir şekilde tespit eder.
• 6Otomatik Çevre Sürüklenme tazminatı
  • Loop detektörleri (veya diğer sensörler) çevre koşullarındaki değişikliklere otomatik olarak ayarlanır ve kalibre edilir.değişen hava koşullarına ve çevresel faktörlere rağmen algılama doğruluğunu ve istikrarını korumak.
• 7. 17 Dip düğmesi ayarları
  • Kabuk üzerindeki daldırma anahtarı tasarımı, döngü dedektörünün ayarlanmasını daha kolay ve daha net hale getirir, bu da kullanıcılar için çok kullanışlıdır.Kullanıcılar önce tüm fonksiyonları ayarlayabilir ve sonra döngü dedektörünü yükleyebilir.
• 8Çift Kanal İşbirliği Ya da Bağımsızlık
  • Çift kanallı döngü dedektörü iki tek kanal versiyonu olarak kullanılabilir, iki bağımsız algılama kanalını destekler.
  • Aynı zamanda birden fazla döngünün eşzamanlı izlenmesini sağlayan döngü dedektörü, tek kanal uygulamalarında yönü tanıyabilir.Araç tespitinin esnekliğini ve doğruluğunu artırmak.
• 9- Antisalfon müdahalesi.
  • Dip Switch aracılığıyla, iki döngü sargılarının çok yakın yerleştirilmesinden kaynaklanan çapraz konuşma müdahalelerini önlemek için döngü dedektörünün frekansı ayarlanabilir.

LD-200 serisi dedektörü aşağıdaki modlardan herhangi biri için yapılandırılabilir:

• CH1 Bulma LED: Sürekli Açık: Aracın tespit edildiğini gösterir.
• Yavaşça yanıp sönenler: Döngünün kısa devreye girdiğini veya döngüden sonraki dönüşlerin sayısının yeterli olmadığını gösterir.
• Hızlı yanıp sönen: Döngünün açık devre olduğunu veya döngüden sonra çok fazla dönüş olduğunu gösterir.
• CH2 Bulma LED: Sürekli Açık: Aracın tespit edildiğini gösterir.
• Yavaşça yanıp sönenler: Döngünün kısa devreye girdiğini veya döngüden sonraki dönüşlerin sayısının yeterli olmadığını gösterir.
• Hızlı yanıp sönen: Döngünün açık devre olduğunu veya döngüden sonra çok fazla dönüş olduğunu gösterir.

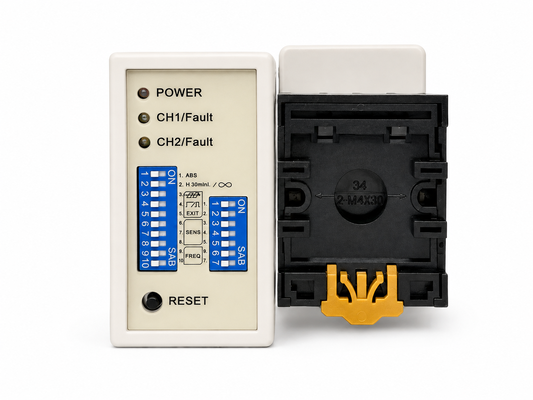

• Döngünün hassasiyeti ve frekansı 7 yönlü dip anahtarı ve 10 yönlü dip anahtarı ayarlaması ile ayarlanabilir.
• Kullanıcı aşağıdaki dip-switch ayar tablolarında olduğu gibi dip-switch ayarlarını farklı modlara değiştirerek 8 farklı ayar seçebilir. CH1 hassasiyet seçimi için dip anahtarı 6, 7 ve 8.8 en az hassas olan ve 0.015 en duyarlısı.
• CH2 hassasiyet seçimi için 3, 4 ve 5 dip düğmesi, en az hassas olan 0.8 ve en hassas olan 0.015.

• (Switch 1) DIP1 & DIP2 Her iki römork için özel hassasiyet artışı (her iki kanal)

(Konuşturma1=S1) D3,D4,D5 ve ((Konuşturma2=S2) D1,D2 Özel fonksiyonları ayarlamak(Mode1,23 yön algılama. 4 modunda.5,6 Normal modda, iki döngü algısı ayrılmıştır.)

(Konuşturma1=S1) D6 & D7 & D8 ve (Konuşturma2=S2) D3 & D4 & D5 CH1 ve CH2 Duyarlılık Seçimi Ayarlama.(Sekiz Seviye Seçenekleri)

(Switch1=S1) D9 & D10 ve (Switch2=S2) D6,D7 Düzenleme Frekansı (20 K ile 100 KHz arasında).

Yeniden ayarlama düğmesi:Lütfen dikkat: LD-200, dip düğmelerinde ayar değişikliği yapıldığında her seferinde sıfırlanmalıdır.

Döngüler, yol yüzeyine karışmak için “hızlı çözünen” siyah epoksi bileşik veya sıcak bitüm mastik kullanılarak mühürlenir.

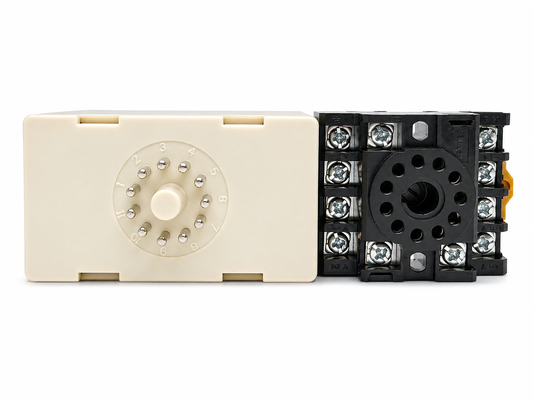

Kurulum sırasında, lütfen ürün fişi ve soketi dikey yönde tutun

LD-100	LD-102	LD-200	LD-202	JTHT-11
Tek Kanal 100-240 V AC	Tek Kanal 12-24 V AC/DC	Çift Kanal 100-240 V AC	Çift Kanal 12-24 V AV/DC	Döngü kablosu 305 m Teflon sarmal
