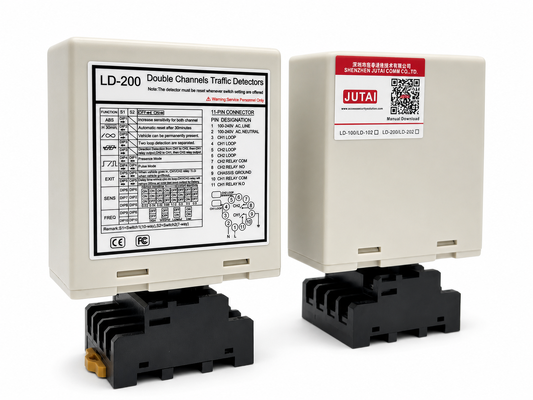

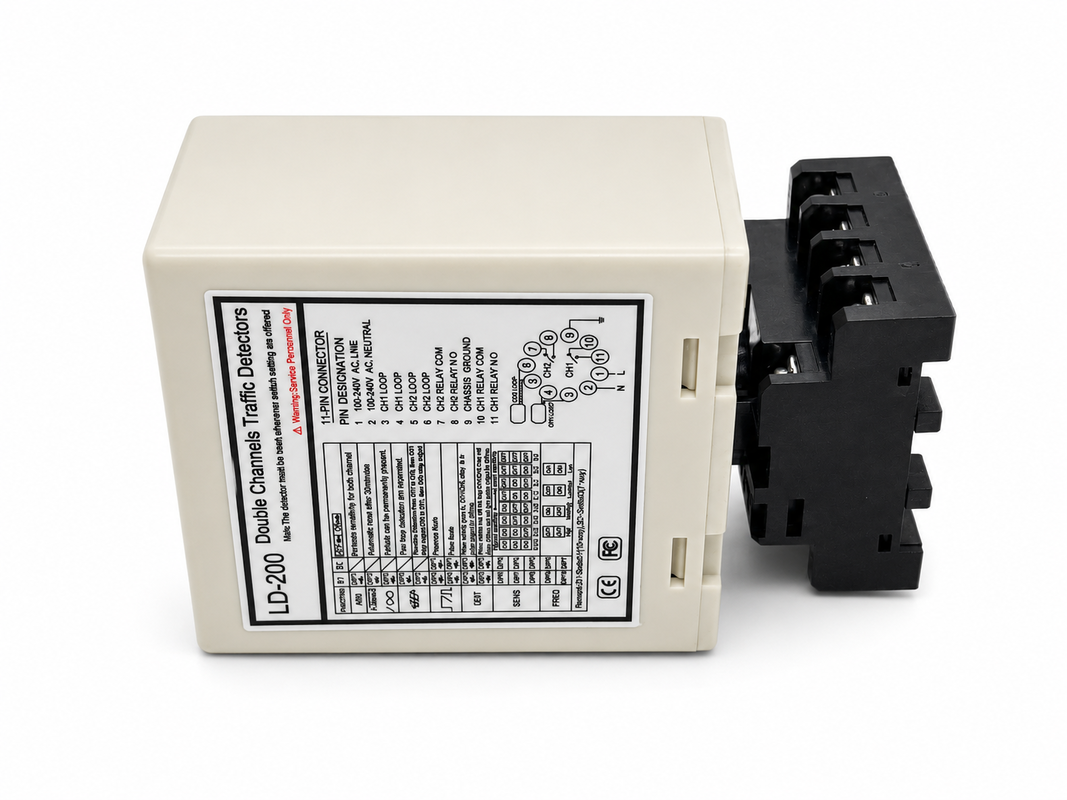

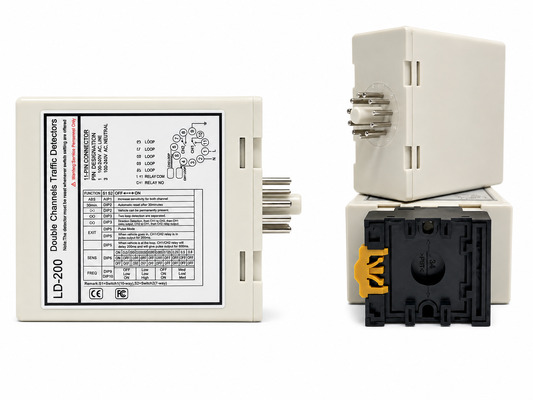

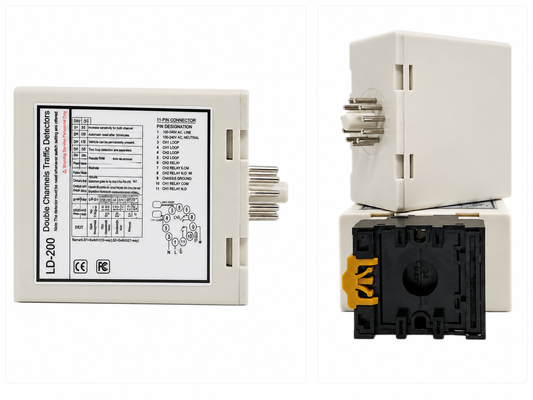

Bu Çift Kanallı Araç Dedektörü, Kalıcı Varlık Algılama ve Otomatik Sıfırlama Özellikli , kapıların güvenilir çalışması için sürekli araç doluluk izlemenin kritik olduğu park erişim noktaları için üretilmiştir. İki bağımsız algılama kanalı (CH1 ve CH2) ile dedektör, iki indüksiyon döngüsünü aynı anda izleyebilir ve hem koordineli çift döngü kontrolünü hem de ayrı araç algılama bölgelerini destekler. Kalıcı Varlık Modunda, röle çıkışı araç döngünün üzerinde kaldığı sürece aktif kalır, bu da onu bariyer güvenlik bölgeleri, bekleme alanları, bilet gişeleri ve sabit bir aracın kesintisiz olarak algılanması gereken uygulamalar için çok uygun hale getirir. Otomatik Sıfırlama Modu seçildiğinde, dedektör yaklaşık 10 dakikalık sürekli araç varlığından sonra otomatik olarak sıfırlanır ve belirsiz varlık tutma gerektirmeyen kurulumlar için alternatif bir işletim stratejisi sunar.

Uzun süreli araç izlemenin ötesinde, ünite altı seçilebilir çalışma modu, bağımsız röle çıkışları, 8 seviyeli hassasiyet ayarı, dört frekans ayarı ve 20–2000 µH endüktans aralığı ile farklı park düzenlerine ve döngü yapılandırmalarına uyum sağlar. CH1 ve CH2, araç yönü tanıma, bağımsız varlık çıkışı, giriş darbesi veya çıkış darbesi için yapılandırılabilirken, Otomatik Hassasiyet Artırma (ASB) kamyonların, römorkların, mafsallı araçların ve yüksek şasili araçların kararlı algılanmasını sağlamaya yardımcı olur. Özel LED göstergeler durum kontrolünü ve döngü arıza teşhisini basitleştirir ve DIP anahtar programlama hızlı yerinde yapılandırma sağlar. 100–240 VAC için LD-200 ve 12–24 V için LD-202 güç sistemleri olarak mevcuttur, bu çift kanallı araç döngü dedektörü park bariyer kapıları, insansız otopark tesisleri, sürgülü kapılar, endüstriyel girişler, gişe şeritleri ve diğer otomatik araç erişim uygulamaları için uygundur.

• 1. 15-2000 µH Algılama Aralığı
  • Döngü dedektörü, çeşitli döngü boyutlarını ve yapılandırmalarını barındıran 15 µH ila 2000 µH arasında geniş bir algılama aralığını destekleyerek farklı trafik algılama senaryolarında çok yönlü uygulama sağlar.
  • Geniş algılama aralığı, döngü dedektörümüzün motosikletler, arabalar, Ultra uzun kamyonlar, otobüsler ve benzeri tüm araç türlerini algılamasını sağlar
• 2. Kompakt Yan
  • Kompakt ve iyi tasarlanmış muhafaza, özellikler ve işlevsellik için tüm endüstri gereksinimlerini birleştirerek bu dedektörün herhangi bir mevcut trafik algılama sistemine entegre edilmesini sağlar.
• 3. Teşhis Yetenekleri ve LED Göstergesi
  • Kapsamlı teşhis yetenekleri, döngü ve kurulum sorunlarının doğru teşhisini sağlar ve LED durumu aracılığıyla göstererek optimum performansı garanti eder ve kesinti süresini azaltır.
• 4. Seçilebilir Varlık Süresi
  • Varlık rölesinin çıkışı, bir araç döngü üzerinde kaldığı sürece algılama çıkışını sabit bir süreyle (30 dakikadan fazla) sınırlamak üzere seçilebilir, bu da trafik yönetiminde esneklik sağlar.
• 5. Otomatik Hassasiyet Artırma (ASB)
  • Bu özellik, araç algılama üzerine hassasiyeti otomatik olarak maksimuma yükselterek büyük kamyon-römork kombinasyonlarını ve yüksek yataklı araçları güvenilir bir şekilde algılar ve doğru tanımlama sağlar.
• 6. Otomatik Çevre Sürüklenme Telafisi
  • Döngü dedektörleri (veya diğer sensörler), değişen hava ve çevresel faktörlere rağmen algılama doğruluğunu ve kararlılığını koruyarak çevresel koşullardaki değişikliklere otomatik olarak uyum sağlar ve kalibre eder.

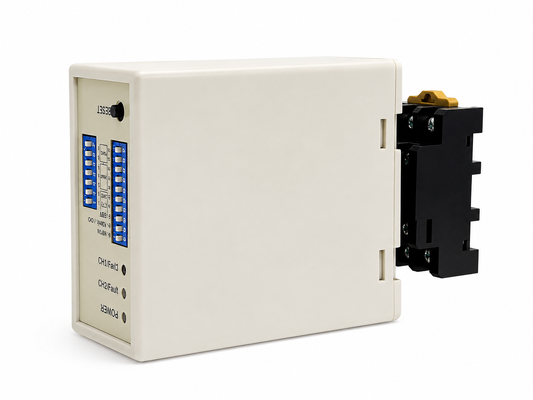

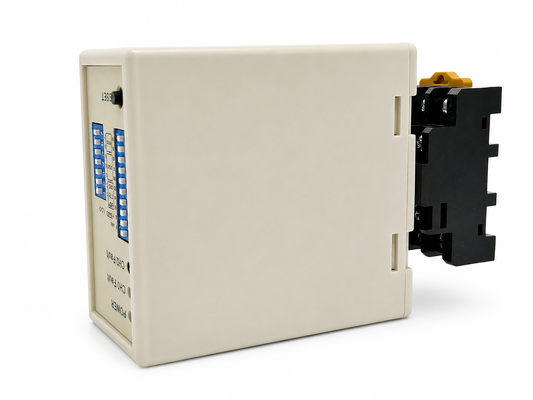

• 7. 17 DIP Anahtar Ayarı
  • Kabuk üzerindeki DIP anahtar tasarımı, döngü dedektörünün ayarını daha kolay ve net hale getirir, bu da kullanıcılar için çok kullanıcı dostudur. Kullanıcılar tüm fonksiyonları ayarlayabilir ve ardından döngü dedektörünü kurabilir.
• 8. Çift Kanallar İşbirliği İçinde veya Bağımsız Çalışır
  • Çift kanallı döngü dedektörü iki tek kanallı versiyon olarak kullanılabilir, iki bağımsız algılama kanalını destekler.
  • Ayrıca birden fazla döngünün eşzamanlı izlenmesine olanak tanır, döngü dedektörü tek kanallı uygulamalarda yön tanıma yeteneğine sahiptir, bu da araç algılama esnekliğini ve doğruluğunu artırır.
• 9. Çapraz Parazit Önleme.
  • DIP anahtar aracılığıyla, iki döngü bobininin çok yakın monte edilmesinden kaynaklanan çapraz paraziti önlemek için döngü dedektörünün frekansı ayarlanabilir.

LD-200 serisi dedektör aşağıdaki modlardan herhangi biri için yapılandırılabilir:

• CH1 Algılama LED'i:Sürekli Yanıyor: Araç algılama olduğunu gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngü sonrası dönüş sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngü sonrası dönüş sayısının fazla olduğunu gösterir.
• CH2 Algılama LED'i:Sürekli Yanıyor: Araç algılama olduğunu gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngü sonrası dönüş sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngü sonrası dönüş sayısının fazla olduğunu gösterir.

• Döngünün hassasiyeti ve frekansı 7 yollu DIP anahtar ve 10 yollu DIP anahtar ayarı ile ayarlanabilir.
• Kullanıcı, aşağıdaki DIP anahtar ayar tablolarındaki gibi farklı modlara ayarı değiştirerek 8 farklı ayar seçebilir. CH1 hassasiyet seçimi için DIP anahtar 6, 7 ve 8, 0.8 en az hassas ve 0.015 en hassastır.
• CH2 hassasiyet seçimi için DIP anahtar 3, 4 ve 5, 0.8 en az hassas ve 0.015 en hassastır.

• (Anahtar 1)DIP1 ve DIP2 Römork İçin Özel Hassasiyet Artışı (Her İki Kanal)

(Anahtar1=S1)D3,D4,D5 ve (Anahtar2=S2)D1,D2 Ayarı Özel Fonksiyonlar(Mod1,2,3 Yön Algılama. Mod4,5,6 Normal mod, iki döngü algılama ayrıdır.)

(Anahtar1=S1)D6 ve D7 ve D8 ve (Anahtar2=S2)D3 ve D4 ve D5 Ayarı CH1 ve CH2 Hassasiyet Seçimi. (Sekiz Seviye Seçeneği)

(Anahtar1=S1)D9 ve D10 ve (Anahtar2=S2)D6,D7 Ayarı Frekans (20 K ila 100 KHz).

Sıfırlama Düğmesi: Lütfen dikkat: DIP anahtarlarında yapılan her ayar değişikliğinde LD-200'ün sıfırlanması gerekir.

Döngüler, yol yüzeyiyle uyum sağlamak için "hızlı ayar" siyah epoksi bileşiği veya sıcak bitüm macunu kullanılarak kapatılır.

Kurulum sırasında, lütfen ürün fişini ve soketini dikey yönde tutun

LD-100	LD-102	LD-200	LD-202	JTHT-11
Tek Kanal 100-240 V AC	Tek Kanal 12-24 V AC/DC	Çift Kanal 100-240 V AC	Çift Kanal 12-24 V AC/DC	Döngü kablosu 305 m Teflon bobin
LCR-MT
Multimetre
