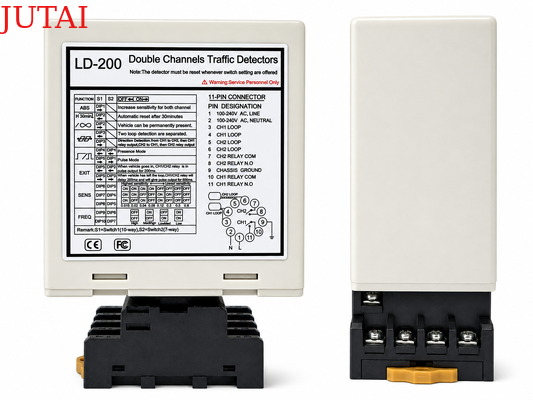

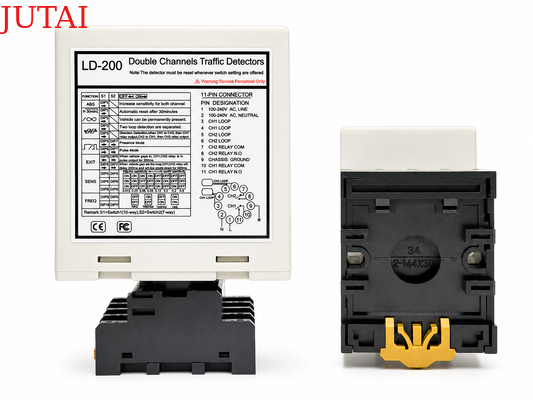

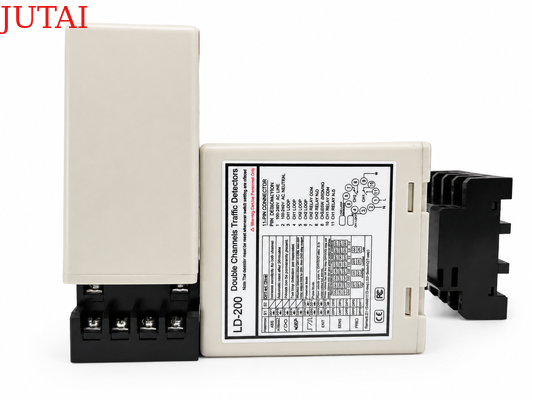

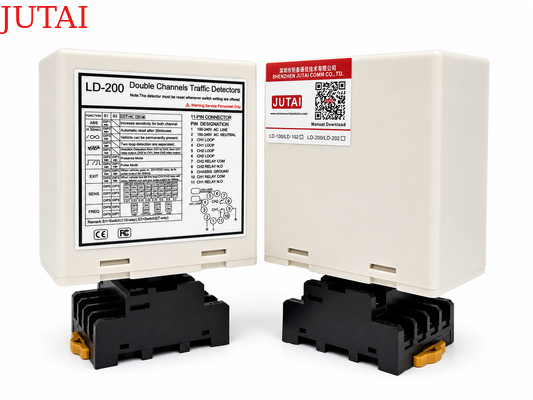

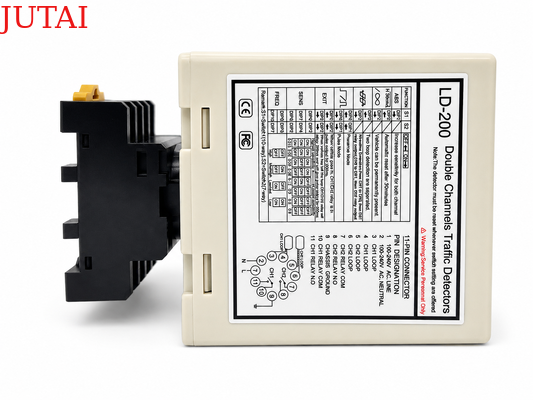

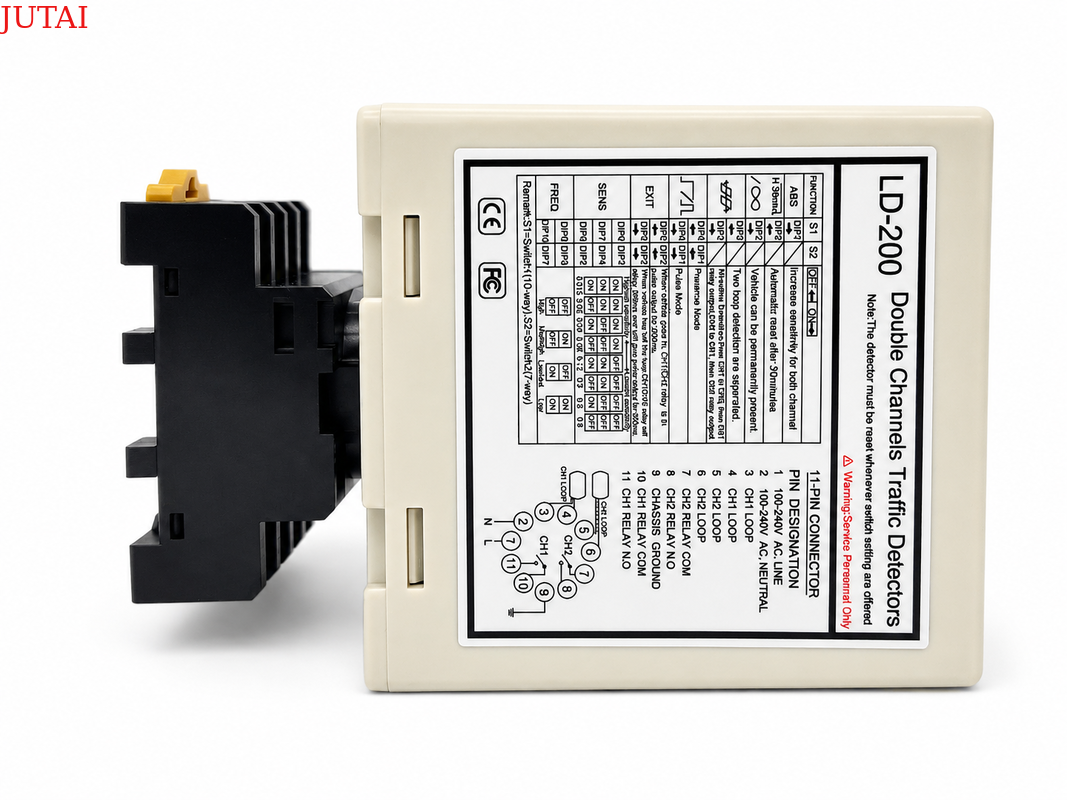

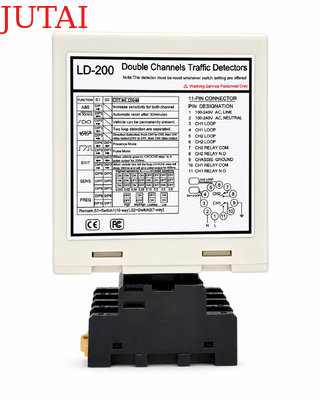

Bu Park Bariyer Kapıları için Çift Kanallı Döngü Dedektörü, 8 Seviyeli Hassasiyet Ayarlı otomatik otopark giriş ve çıkışlarında hassas araç tespiti sağlamak üzere tasarlanmıştır. İki algılama kanalı, CH1 ve CH2, ayrı indüksiyon döngülerini izleyebilir ve araç yönü tanıma için bağımsız olarak veya koordineli çift döngü modlarında çalışabilir. Seçilebilir 0.015% ila 0.8% arasında 8 seviyeli hassasiyet aralığı her kanalın farklı döngü boyutları, yol koşulları ve araç türleri için ince ayar yapılmasına olanak tanır, bu da dedektörün binek otomobiller, kamyonlar, römorklar ve diğer araçlara güvenilir bir şekilde yanıt vermesine yardımcı olur. Araç varlığı, giriş darbesi, çıkış darbesi ve yönlü tespit için birden fazla çıkış modu ile ünite, park bariyer kapılarına, erişim kontrol cihazlarına, biletleme ekipmanlarına ve araç yönetim sistemlerine güvenilir tetikleme sinyalleri sağlayabilir.

Birkaç döngünün birbirine yakın konumlandırıldığı kurulumlar için dedektör, döngüden döngüye paraziti azaltmaya ve kararlı çalışmayı sürdürmeye yardımcı olmak üzere CH1 ve CH2 için dört ayarlanabilir çalışma frekansı sunar. Otomatik Hassasiyet Artırma (ASB) römorklar ve yüksek şasili araçlar için tespit sürekliliğini artırırken, kalıcı varlık ve otomatik sıfırlama ayarları farklı park kontrol stratejileri için esneklik sağlar. Bağımsız kanal röleleri, net LED durumu ve arıza göstergesi, DIP anahtar programlama ve geniş bir 20–2000 µH döngü endüktans aralığı devreye alma ve bakımı basitleştirir. 100–240 VAC girişli LD-200 ve 12–24 V girişli LD-202 olarak mevcuttur, bu çift kanallı park döngü dedektörü, bariyer kapısı otomasyonu, araç giriş/çıkış yönetimi, park erişim kontrolü ve diğer akıllı araç tespit uygulamaları için pratik bir çözümdür.

• 1. 15-2000 µh tespit Aralığı
  • Döngü dedektörü, çeşitli trafik tespit senaryolarında çok yönlü uygulama için çeşitli döngü boyutlarını ve yapılandırmalarını barındıran 15 µH ila 2000 µH arasında geniş bir tespit aralığını destekler.
  • Geniş tespit aralığı, döngü dedektörümüzün her türlü aracı, motosikleti, arabayı, ultra uzun kamyonu, otobüsü vb. tespit etmesini sağlar.
• 2. Kompakt Yan
  • Kompakt ve iyi tasarlanmış muhafaza, özellikler ve işlevsellik için tüm endüstri gereksinimlerini birleştirerek bu dedektörün herhangi bir mevcut trafik tespit sistemine entegre edilmesini sağlar.
• 3. Teşhis Yetenekleri ve LED Göstergesi
  • Kapsamlı teşhis yetenekleri, döngü ve kurulum sorunlarının doğru teşhisini sağlar ve LED durumu aracılığıyla göstererek optimum performansı garanti eder ve kesinti süresini azaltır.
• 4. Seçilebilir Varlık Süresi
  • Varlık rölesinin çıkışı, bir araç döngü üzerinde kaldığı sürece tespit çıkışını sabit bir süreyle (30 dakikadan fazla) sınırlamak üzere seçilebilir, bu da trafik yönetiminde esneklik sağlar.
• 5. Otomatik Hassasiyet Artırma (ASB)
  • Bu özellik, araç tespit edildiğinde hassasiyeti otomatik olarak maksimuma çıkararak büyük kamyon-römork kombinasyonlarını ve yüksek yataklı araçları güvenilir bir şekilde tespit eder, doğru tanımlama sağlar.
• 6. Otomatik Çevresel Sürüklenme Telafisi
  • Döngü dedektörleri (veya diğer sensörler), değişen hava ve çevresel faktörlere rağmen tespit doğruluğunu ve kararlılığını koruyarak çevresel koşullardaki değişikliklere otomatik olarak uyum sağlar ve kalibre eder.
• 7. 17 DIP Anahtar Ayarı
  • Kabuk üzerindeki DIP anahtar tasarımı, döngü dedektörünün ayarını daha kolay ve net hale getirir, bu da kullanıcılar için çok kullanıcı dostudur. Kullanıcılar tüm fonksiyonları ayarlayabilir ve ardından döngü dedektörünü kurabilir.
• 8. Çift Kanallar İşbirliğiyle veya Bağımsız Olarak Çalışır
  • Çift kanallı döngü dedektörü iki tek kanallı versiyon olarak kullanılabilir, iki bağımsız tespit kanalını destekler.
  • Ayrıca, tek kanallı uygulamalarda birden fazla döngünün eşzamanlı izlenmesine izin vererek, döngü dedektörü yönü tanıma yeteneğine sahiptir, bu da araç tespitinin esnekliğini ve doğruluğunu artırır.
• 9. Çapraz Parazit Önleme.
  • DIP anahtar aracılığıyla, döngü dedektörünün frekansı, iki döngü bobininin çok yakın monte edilmesinden kaynaklanan çapraz paraziti önlemek için ayarlanabilir.

LD-200 serisi dedektör, aşağıdaki modlardan herhangi biri için yapılandırılabilir:

• CH1 Tespit LED'i:Sürekli Yanıyor: Araç tespitini gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki sarım sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla sarım olduğunu gösterir.
• CH2 Tespit LED'i:Sürekli Yanıyor: Araç tespitini gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki sarım sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla sarım olduğunu gösterir.

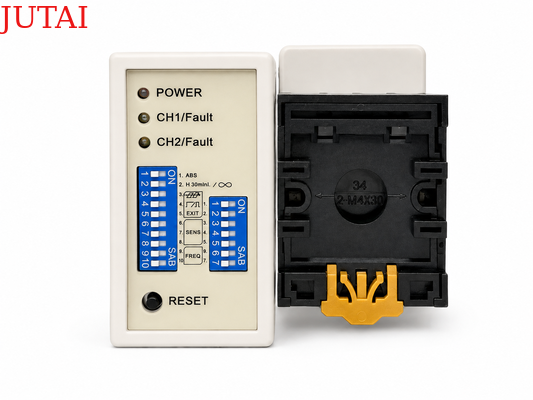

• Döngünün hassasiyeti ve frekansı, 7 yollu DIP anahtar ve 10 yollu DIP anahtar ayarı ile ayarlanabilir.
• Kullanıcı, aşağıdaki DIP anahtar ayar tablolarındaki gibi farklı modlarda ayarı değiştirerek 8 farklı ayar seçebilir. CH1 hassasiyet seçimi için DIP anahtar 6, 7 ve 8, 0.8 en az hassas ve 0.015 en hassastır.
• CH2 hassasiyet seçimi için DIP anahtar 3, 4 ve 5, 0.8 en az hassas ve 0.015 en hassastır.

• (Anahtar 1)DIP1 ve DIP2 Römork İçin Özel Hassasiyet Artışı (Her İki Kanal)

(Anahtar1=S1)D3,D4,D5 ve (Anahtar2=S2)D1,D2 Ayarı Özel Fonksiyonlar(Mod1,2,3 Yön Tespiti. Mod4,5,6 Normal mod, iki döngü tespiti ayrıdır.)

(Anahtar1=S1)D6 ve D7 ve D8 ve (Anahtar2=S2)D3 ve D4 ve D5 Ayarı CH1 ve CH2 Hassasiyet Seçimi. (Sekiz Seviye Seçeneği)

(Anahtar1=S1)D9 ve D10 ve (Anahtar2=S2)D6,D7 Frekans Ayarı (20 K ila 100 KHz).

Sıfırlama Düğmesi: Lütfen dikkat: DIP anahtarlarında yapılan her ayar değişikliğinde LD-200'ün sıfırlanması gerekir.

Döngüler, yol yüzeyiyle uyum sağlamak için "hızlı ayar" siyah epoksi bileşiği veya sıcak bitüm mastik kullanılarak kapatılır.

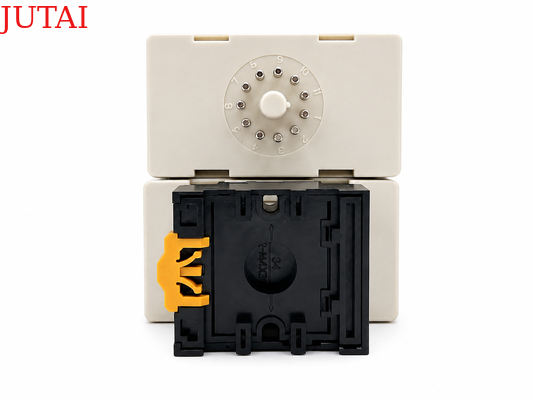

Kurulum sırasında, lütfen ürün fişini ve soketini dikey yönde tutun

LD-100	LD-102	LD-200	LD-202	JTHT-11
Tek Kanal 100-240 V AC	Tek Kanal 12-24 V AC/DC	Çift Kanal 100-240 V AC	Çift Kanal 12-24 V AC/DC	Döngü kablosu 305 m Teflon bobin
LCR-MT
Multimetre
