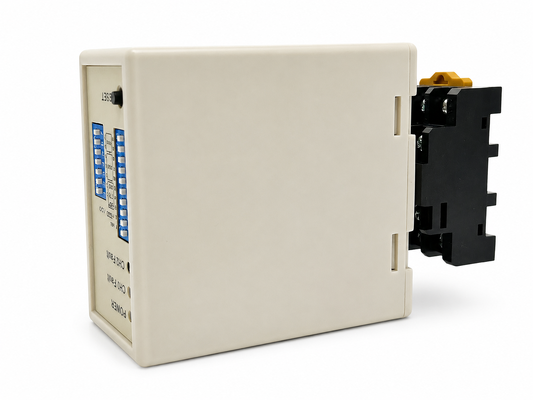

Bu Çift Kanallı Araç Döngü Dedektörü Yön Algılama ve Bağımsız Röle Çıkışı ile park erişim kontrolü, bariyer kapı sistemleri, sürgülü kapılar, trafik yönetimi ve doğru araç varlığı ve seyahat yönü algılama gerektiren diğer uygulamalar için tasarlanmıştır. İki bağımsız kanal, CH1 ve CH2 ile donatılmış olan dedektör, aynı anda iki indüksiyon döngüsüne bağlanabilir ve döngülerin tetiklenme sırasına göre araç hareket yönünü belirleyebilir. Her kanal, bariyer kapıları, erişim denetleyicileri, araç sayaçları, park ödeme sistemleri, trafik ışıkları ve diğer otomasyon ekipmanlarıyla esnek entegrasyon sağlayan bağımsız bir röle çıkışı sağlar. Birden fazla seçilebilir çalışma modu ile dedektör, farklı kontrol gereksinimleri için yön tanıma, bağımsız araç varlığı algılama, araç giriş darbe çıkışı ve araç çıkış darbe çıkışını destekleyebilir.

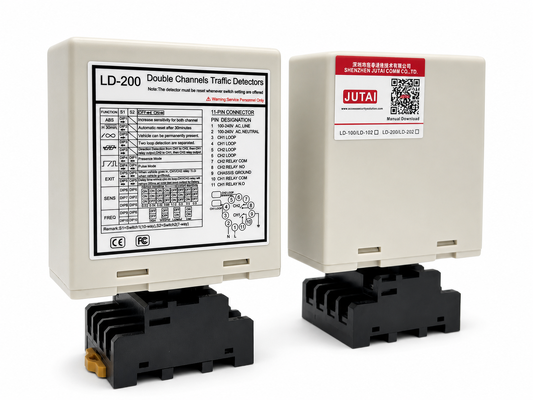

Zorlu araç algılama ortamlarında güvenilir çalışma için çift kanallı döngü dedektörü şunları sunar:8 seviyeli bağımsız hassasiyet ayarı, dört seçilebilir çalışma frekansı, geniş bir 20–2000 µH döngü endüktans aralığı, kalıcı varlık algılama, otomatik sıfırlama ve Otomatik Hassasiyet Artırma (ASB). ASB işlevi, kamyonların, römorkların, mafsallı araçların ve yüksek şasili araçların kararlı algılanmasını iyileştirirken, bağımsız frekans ayarı bitişik döngüler arasındaki paraziti azaltmaya yardımcı olur. LED durum ve arıza göstergeleri kurulum ve sorun gidermeyi basitleştirir ve DIP anahtar yapılandırması, kurulumcuların çalışma modlarını, hassasiyeti ve frekansı yerinde hızlı bir şekilde ayarlamasına olanak tanır. Esnek LD-200 100–240 VAC ve LD-202 12–24 V güç seçenekleriyle buçift kanallı araç döngü dedektörüpark giriş ve çıkışları, otomatik kapılar, endüstriyel erişim kontrolü, araç sayımı, kantarlar, gişe istasyonları ve akıllı trafik yönetimi için güvenilir bir çözüm sunar.

• 1. 15-2000 µh algılama Aralığı
  • Döngü dedektörü, çeşitli döngü boyutları ve yapılandırmaları için çeşitli trafik algılama senaryolarında çok yönlü uygulama sağlamak üzere 15 µH ila 2000 µH arasında geniş bir algılama aralığını destekler.
  • Geniş algılama aralığı, döngü dedektörümüzün her türlü aracı, motosikleti, arabayı, Ultra uzun kamyonu, otobüsü vb. algılamasını sağlar.
• 2. Kompakt Yan
  • Kompakt ve iyi tasarlanmış muhafaza, özellikler ve işlevsellik için tüm endüstri gereksinimlerini birleştirerek bu dedektörün herhangi bir mevcut trafik algılama sistemine dahil edilmesini sağlar.
• 3. Teşhis Yetenekleri ve LED Göstergesi
  • Kapsamlı teşhis yetenekleri, döngü ve kurulum sorunlarının doğru teşhisini sağlar ve LED durumu aracılığıyla göstererek optimum performansı garanti eder ve kesinti süresini azaltır.
• 4. Seçilebilir Varlık Süresi
  • Varlık rölesinin çıkışı, bir araç döngü üzerinde kaldığı sürece bir algılama çıkışını sabit bir süreyle (30 dakikadan fazla) sınırlamak üzere seçilebilir, bu da trafik yönetiminde esneklik sağlar.
• 5. Otomatik Hassasiyet Artırma (ASB)
  • Bu özellik, araç algılama üzerine hassasiyeti otomatik olarak maksimuma yükselterek büyük kamyon-römork kombinasyonlarını ve yüksek yataklı araçları güvenilir bir şekilde algılar ve doğru tanımlama sağlar.
• 6. Otomatik Çevresel Sürüklenme Telafisi
  • Döngü dedektörleri (veya diğer sensörler), değişen hava ve çevresel faktörlere rağmen algılama doğruluğunu ve kararlılığını koruyarak çevresel koşullardaki değişikliklere otomatik olarak uyum sağlar ve kalibre eder.
• 7. 17 Dip Anahtar Ayarı
  • Kabuk üzerindeki dip anahtar tasarımı, döngü dedektörünün ayarını daha kolay ve net hale getirir, bu da kullanıcılar için çok kullanıcı dostudur. Kullanıcılar tüm fonksiyonları ayarlayabilir ve ardından döngü dedektörünü kurabilir.
• 8. Çift Kanallar İşbirliği İçinde veya Bağımsız Çalışır
  • Çift kanallı döngü dedektörü, iki tek kanallı versiyon olarak kullanılabilir, iki bağımsız algılama kanalını destekler.
  • Ayrıca birden fazla döngünün eşzamanlı izlenmesine izin vererek, döngü dedektörü tek kanallı uygulamalarda yön tanıma yeteneğine sahiptir. araç algılama esnekliğini ve doğruluğunu artırır.
• 9. Çapraz Parazit Önleme.
  • Dip Anahtar aracılığıyla, döngü dedektörünün frekansı, iki döngü bobininin çok yakın monte edilmesinden kaynaklanan çapraz paraziti önlemek için ayarlanabilir.

LD-200 serisi dedektör aşağıdaki modlardan herhangi biri için yapılandırılabilir:

• CH1 Algılama LED'i:Sürekli Yanıyor: Araç algılama olduğunu gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki bükülme sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla bükülme olduğunu gösterir.
• CH2 Algılama LED'i:Sürekli Yanıyor: Araç algılama olduğunu gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki bükülme sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla bükülme olduğunu gösterir.

• Döngünün hassasiyeti ve frekansı 7 yollu dip anahtar ve 10 yollu dip anahtar ayarı ile ayarlanabilir.
• Kullanıcı, aşağıdaki dip anahtar ayar tablolarındaki gibi farklı modlara ayarı değiştirerek 8 farklı ayar seçebilir. CH1 hassasiyet seçimi için Dip anahtar 6, 7 ve 8, 0.8 en az hassas ve 0.015 en hassastır.
• CH2 hassasiyet seçimi için Dip anahtar 3, 4 ve 5, 0.8 en az hassas ve 0.015 en hassastır.

• (Anahtar 1) DIP1 ve DIP2 Römork İçin Özel Hassasiyet Artışı (Her İki Kanal)

(Anahtar1=S1)D3,D4,D5 ve (Anahtar2=S2)D1,D2 Ayarı Özel Fonksiyonlar(Mod1,2,3 Yön Algılama. Mod4,5,6 Normal mod, iki döngü algılama ayrıdır.)

(Anahtar1=S1)D6 ve D7 ve D8 ve (Anahtar2=S2)D3 ve D4 ve D5 Ayarı CH1 ve CH2 Hassasiyet Seçimi. (Sekiz Seviye Seçeneği)

(Anahtar1=S1)D9 ve D10 ve (Anahtar2=S2)D6,D7 Ayarı Frekans (20 K ila 100 KHz).

Sıfırlama Düğmesi: Lütfen dikkat: Dip anahtarlarında yapılan her ayar değişikliğinde LD-200'ün sıfırlanması gerekir.

Döngüler, yol yüzeyiyle uyum sağlamak için "hızlı ayar" siyah epoksi bileşiği veya sıcak bitüm mastik kullanılarak kapatılır.

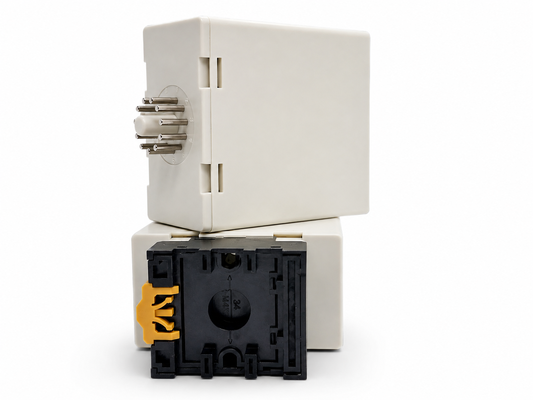

Kurulum sırasında, lütfen ürün fişini ve soketini dikey yönde tutun

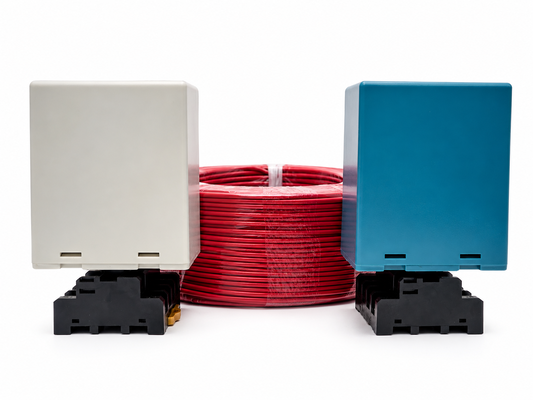

LD-100	LD-102	LD-200	LD-202	JTHT-11
Tek Kanal 100-240 V AC	Tek Kanal 12-24 V AC/DC	Çift Kanal 100-240 V AC	Çift Kanal 12-24 V AV/DC	Döngü kablosu 305 m Teflon bobin
LCR-MT
Multimetre
