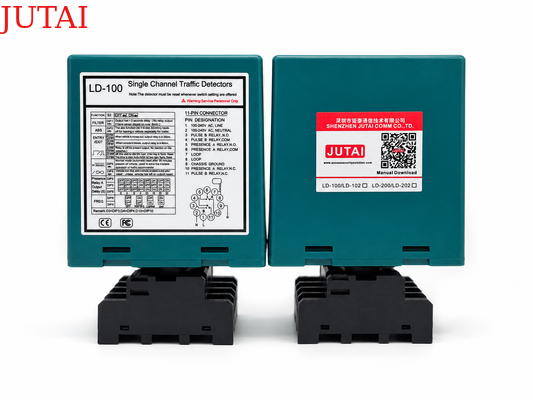

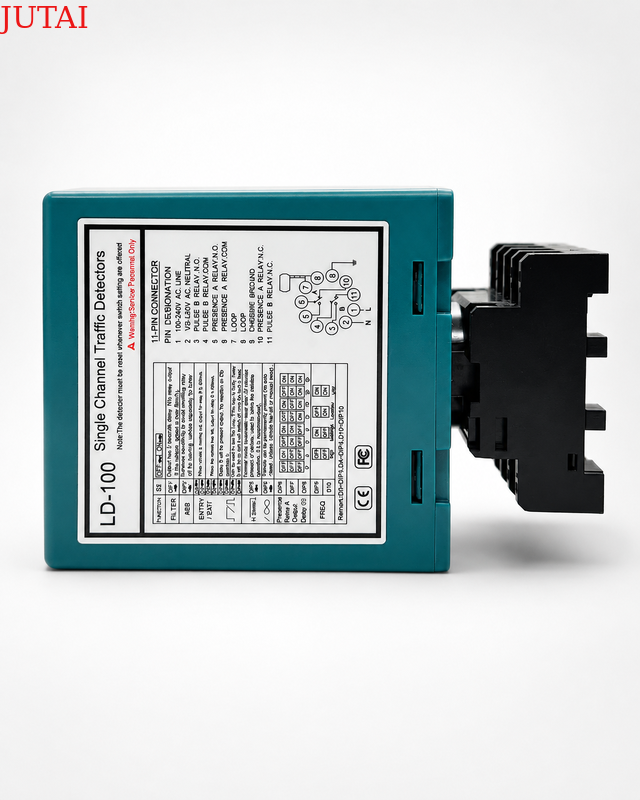

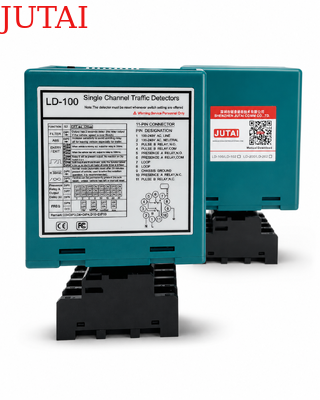

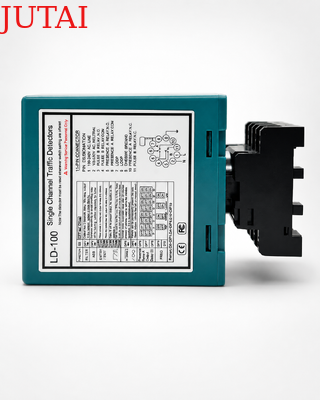

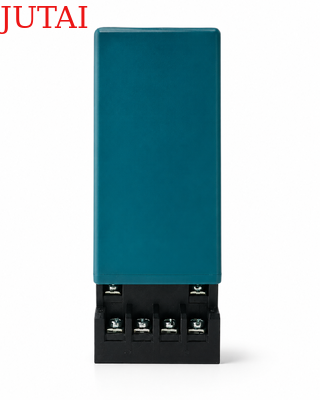

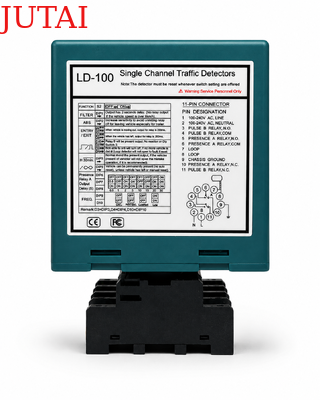

Köprü Kantarı Tartım Sistemleri İçin Araç Varlığı Teyidi ve Tetik Çıkışlı Araç Döngü Dedektörü

Marka Adı: JUTAI
Model Numarası: LD-102
Adedi: Örnek için 1-10 Adet Destek
fiyat: 30-38
Paketleme Ayrıntıları: 50 Adet 1 Karton
Ödeme Şartları: L/C,D/A,D/P,T/T,Western Union,Paypal,Alipay
Ayrıntılı Bilgiler
Ürün Tanımı
Ayrıntılı Bilgiler
Menşe yeri:
Shenzhen Çin
Sertifika:
CE FCC
belge:
LD-100 LD-102 Brochure.pdf
Gerilim Beslemesi:
100-240 VAC 48 ila 62Hz
Çalışma tipi:
-40 ila +70 ℃ (-111°F ila +158°F)
Paket:
karton
Kendiliğinden Dönen Menzil:
20-2000uh
Hassasiyet:
16 yol seçilebilir/En yüksek 0.01% DL/L / En düşük 2.56% DL/L
Tepki süreleri:
10-90 MS
Nem:
%95 yoğunlaşmayan
GTİP Kodu:
9033000090
Ürün Boyutu:
76*42*91,5 mm
Paket boyutu:
136*86*52 mm
Net ağırlığı:
195 gr
Brüt ağırlık:
300 g
Röle Çıkışı:
Varlık rölesi / Arıza rölesi
Garanti:
2 Yıl
Renk:
Yeşil
Döngü Bağlantısı:
Dönüştürülmüş çift kablo
İsim:
Araç Loop Detektörü
Yetenek temini:
Ayda 5000 adet
Vurgulamak:

tetik çıkışlı köprü kantarı döngü dedektörü

,

tartım sistemleri için araç döngü dedektörü

,

araç varlığı teyidi olan döngü dedektörü

Ürün Tanımı
Tartı Köprüsü Tartım Sistemleri için Araç Döngü Dedektörü, Araç Varlığı Teyidi ve Tetik Çıkışı ile

Tartı köprüsü ve araç tartım uygulamaları için tasarlanan bu araç döngü dedektörü, yolun altına veya tartım platformu yaklaşımına monte edilen endüktif bir döngü aracılığıyla güvenilir tetik çıkışı ve sürekli araç varlığı teyidi sağlar. Bir araç algılama bölgesine girdiğinde, dedektör döngü endüktansındaki değişikliği belirler ve bağlı tartım kontrolcüsüne, bariyer kapısına, kameraya, göstergeye veya veri toplama sistemine bir röle sinyali gönderir. Bu, manuel araç teyidi ihtiyacını azaltırken otomatik tartım iş akışlarını destekler.

Dedektör, giriş darbesi, çıkış darbesi veya sürekli varlık çıkışı sağlayacak şekilde yapılandırılabilir. Bir giriş darbesi, bir araç belirlenen konuma ulaştığında tartım sistemini tetikleyebilirken, bir çıkış darbesi ayrıldıktan sonra ekipmanı sıfırlayabilir veya sistemi bir sonraki araç için hazırlayabilir. Varlık modunda, araç döngünün üzerindeyken röle aktif kalır, bu da kontrol sisteminin veri kaydetmeden veya bariyeri serbest bırakmadan önce aracın hala tartım alanında olduğunu teyit etmesini sağlar.

Kalıcı araç varlığı modu, tartı köprüsünde uzun süre sabit kalabilen kamyonlar, römorklar ve ağır hizmet araçları için uygundur. Çıkış, zaman aşımına uğramadan aktif kalır ve yalnızca araç döngüden ayrıldıktan sonra sıfırlanır. 0 ila 30 saniye arasında ayarlanabilir röle bırakma gecikmeleri, sistem geçişlerini stabilize etmek, bariyer hareketini koordine etmek ve yavaş araç geçişi sırasında erken sıfırlamayı önlemek için ek esneklik sağlar.

Geniş bir 15-2000 μH endüktans aralığı ve 16 seçilebilir hassasiyet seviyesi ile dedektör, farklı döngü boyutlarına, kurulum derinliklerine, araç tiplerine ve saha koşullarına uyarlanabilir. Otomatik Hassasiyet Artırma, yüksek şasili kamyonların, uzun römorkların ve düzensiz metal dağılımına sahip araçların kararlı algılanmasını sürdürmeye yardımcı olur. Dört seçilebilir çalışma frekansı, giriş, tartım ve çıkış bölgelerinin yakınına birden fazla döngü kurulduğunda paraziti azaltmaya yardımcı olur.

Tartı köprüleri, kamyon terazileri, lojistik merkezleri, fabrikalar, depolar, yük terminalleri, gişe istasyonları ve endüstriyel erişim noktaları için uygun olan bu araç döngü dedektörü, araç varış tetikleme, tartım konumu teyidi, bariyer kilitleme, ayrılış algılama ve araç sayımını destekler. Yapılandırılabilir çıkışları ve kararlı varlık izlemesi, daha verimli, otomatikleştirilmiş ve kontrollü bir tartım süreci oluşturmaya yardımcı olur.


Vehicle loop detector
Özellikler
  • 1. 15-2000 μh Algılama Aralığı
    • Döngü dedektörü, 15 μH ila 2000 μH arasında geniş bir algılama aralığını destekler ve farklı trafik algılama senaryolarında çok yönlü uygulama için çeşitli döngü boyutlarını ve yapılandırmalarını barındırır. Geniş algılama aralığı, döngü dedektörümüzün her türlü aracı, motosikleti, arabayı, Ultra uzun kamyonu, otobüsü vb. algılamasını sağlar.
  • 2. Kompakt Yan
    • Kompakt ve iyi tasarlanmış muhafaza, özellikler ve işlevsellik için tüm endüstri gereksinimlerini birleştirerek bu dedektörün herhangi bir mevcut trafik algılama sistemine dahil edilmesini sağlar.
  • 3. LED Tanılama Yetenekleri
    • Kapsamlı tanılama yetenekleri, döngü ve kurulum sorunlarının doğru teşhisini sağlar ve LED aracılığıyla göstererek optimum performansı garanti eder ve kesinti süresini azaltır.
  • 4. Seçilebilir Varlık Süresi
    • Varlık rölesinin çıkışı, bir araç döngünün üzerinde kaldığı sürece bir algılama çıkışını sabit bir süreyle (30 dakikadan fazla) sınırlamak üzere seçilebilir, bu da trafik yönetiminde esneklik sağlar.
  • 5. Döngü Varlık Süresi
    • Bitişik döngü dedektörleri arasındaki parazit, entegre gösterge aracılığıyla belirlenebilir ve frekans ayarını ayarlayarak ortadan kaldırılabilir, bu da güvenilir çalışmayı sağlar.
  • 6. İki Ayrı Çıkış Rölesi
    • Varlık Rölesi A: Varlık çıkışı sağlar ve 0, 2, 5, 8, 10, 15, 20 veya 30 saniye için uzatılabilir, harici 10 yollu DIP anahtarlarıyla programlanabilir.
    • Darbe Rölesi A: Harici 10 yollu DIP anahtarlarıyla programlanabilir, varlık, girişte darbe, çıkışta darbe veya arızalı çıkış sunar, algılama esnekliğini artırır.
  • 7. Otomatik Hassasiyet Artırma (ASB)
    • Bu özellik, araç algılandığında hassasiyeti otomatik olarak maksimuma çıkararak büyük kamyon-römork kombinasyonlarını ve yüksek yataklı araçları güvenilir bir şekilde algılar, doğru tanımlama sağlar.
  • 8. Otomatik Çevresel Sürüklenme Telafisi
    • Döngü dedektörleri (veya diğer sensörler), değişen hava ve çevresel faktörlere rağmen algılama doğruluğunu ve kararlılığını koruyarak çevresel koşullardaki değişikliklere otomatik olarak uyum sağlar ve kalibre eder.
  • 9. 10 Dip Anahtar
    • Kabuktaki dip anahtar tasarımı, döngü dedektörünün ayarını daha kolay ve net hale getirir, bu da kullanıcılar için çok kullanıcı dostudur. Kullanıcılar tüm fonksiyonları ayarlayabilir ve ardından döngü dedektörünü kurabilir.
  • 10. Çapraz Konuşma Paraziti Önleme.
    • Dip anahtar aracılığıyla, döngü dedektörünün frekansı, iki döngü bobininin çok yakın kurulmasından kaynaklanan çapraz konuşma parazitini önlemek için ayarlanabilir.
Bağlantı
vehicle loop detector connection connection connection

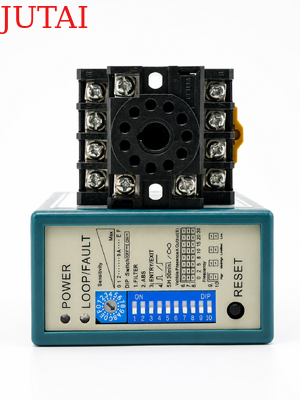

Göstergeler ve Anahtar:

(1)Güç LED'i: KIRMIZI Güç LED'i "Güç AÇIK" olduğunu gösterir

  • Algılama LED'i: Sürekli Yanıyor: Araç algılandığını gösterir.
  • Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki dönüş sayısının yetersiz olduğunu gösterir.
  • Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla dönüş olduğunu gösterir.
(2)Anahtar 1 (Trimpot), Hassasiyet Seçimi

  • Döngünün hassasiyeti, "Hassasiyet" etiketli trimpot ile ayarlanabilir. Kullanıcı, trimpotu çevirerek 0 en az hassas ve "F" en hassas olmak üzere 16 farklı ayar seçebilir.

    dip switch
(3)Anahtar 2 (Dip anahtar Ayarları)

1. DIP 1 ve DIP 2 Ayarı Özel Fonksiyonlar

vehicle loop deetector

2. DIP 3 ve DIP 4 Ayarı Röle B Çıkışı

vehicle loop detector

3. DIP 5 Ayarı Otomatik Sıfırlama

vehicle loop detector

4. DIP 6, DIP 7 ve DIP 8 Ayarı Röle A Gecikmesi

vehicle loop detector

5. DIP 9 ve DIP 10 Ayarı Frekans (40 K ila 100 KHz). Paraziti önlemek için kullanılır

vehicle loop detector
  • İki veya daha fazla döngü dedektörü ve algılama döngüsünün kurulduğu uygulamada, iki sistem arasındaki çapraz konuşma etkilerini en aza indirmek için bir dedektörü yüksek frekansa, diğerini düşük frekansa ayarlayın (algılama döngüleri ve dedektörler en az 2m aralıkla konumlandırılmalıdır).
  • Sıfırlama Düğmesi: Lütfen dikkat: DIP anahtarlarında bir ayar değişikliği yapıldığında LD-100 her zaman sıfırlanmalıdır.
Dedektör Konumu ve Kurulumu:
  • Dedektörü hava koşullarına dayanıklı bir muhafazaya monte edin.
  • Dedektör, algılama döngüsüne mümkün olduğunca yakın olmalıdır.
  • Dedektör her zaman güçlü manyetik alanlardan uzağa monte edilmelidir.
  • Yüksek voltajlı kabloları döngü dedektörlerinin yakınına çalıştırmaktan kaçının.
  • Dedektörü titreşen nesnelere monte etmeyin.

  • Kontrol kutusu döngüden 10 metre içinde monte edildiğinde, kontrol kutusunu döngüye bağlamak için normal kablolar kullanılabilir. 10 metreden fazla mesafe için 2 çekirdekli blendajlı kablo kullanılması gerekir. Kontrol kutusu ve döngü arasındaki mesafe 30 metreyi aşmamalıdır.

    vihicle loop detector
Döngü Kurulumu:

Döngüler, yol yüzeyiyle uyum sağlamak için "hızlı ayar" siyah epoksi bileşiği veya sıcak bitüm macunu kullanılarak kapatılır.

vehicle loop detector
Sorun Giderme
vehicle loop detector
Sertifikasyon
vehicle loop detector
Ürün Serisi
LD-100 LD-102 LD-200 LD-202 JTHT-11

high sensitive loop detector

Tek Kanallı

100-240 V AC

loop detector

Tek Kanallı

12-24 V AC/DC

loop detector

Çift Kanallı

100-240 V AC

loop detector

Çift Kanallı

12-24 V AC/DC

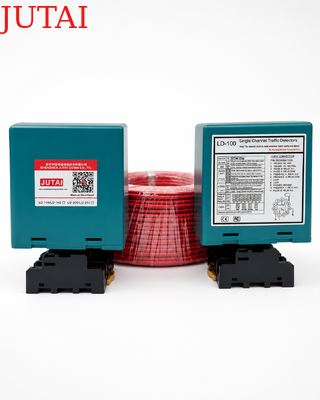

loop cable

Döngü kablosu

305 m Teflon bobin
LCR-MT



multimeter


Multimetre



Etiketler:

Endüktif Döngü Dedektörü

Araba Döngü Dedektörü

Yol döngüsü dedektörü
