• 1. 15-2000 µH Algılama Aralığı
  • Döngü dedektörü, 15 µH ila 2000 µH arasında geniş bir algılama aralığını destekler, farklı trafik algılama senaryolarında çok yönlü uygulama için çeşitli döngü boyutlarını ve yapılandırmalarını barındırır. Geniş algılama aralığı, döngü dedektörümüzün her türlü aracı, motosikleti, arabayı, ultra uzun kamyonu, otobüsü vb. algılamasını sağlar.
• 2. Kompakt Boyut
  • Kompakt ve iyi tasarlanmış muhafaza, özellikler ve işlevsellik için tüm endüstri gereksinimlerini birleştirir, bu dedektörün herhangi bir mevcut trafik algılama sistemine dahil edilmesine olanak tanır.
• 3. LED Teşhis Yetenekleri
  • Kapsamlı teşhis yetenekleri, döngü ve kurulum sorunlarının doğru teşhisini sağlar ve LED aracılığıyla göstererek optimum performansı garanti eder ve kesinti süresini azaltır.
• 4. Seçilebilir Varlık Süresi
  • Varlık rölesinin çıkışı, bir araç döngünün üzerinde kaldığı sürece algılama çıkışını sabit bir süreyle (30 dakikadan fazla) sınırlamak üzere seçilebilir, bu da trafik yönetiminde esneklik sağlar.
• 5. Döngü Varlık Süresi
  • Bitişik döngü dedektörleri arasındaki parazit, entegre gösterge aracılığıyla belirlenebilir ve frekans ayarını ayarlayarak ortadan kaldırılabilir, bu da güvenilir çalışmayı sağlar.
• 6. İki Ayrı Çıkış Rölesi
  • Varlık Rölesi A: Varlık çıkışı sağlar ve harici 10 yollu DIP anahtarlarla programlanabilir şekilde 0, 2, 5, 8, 10, 15, 20 veya 30 saniye uzatılabilir.
  • Darbe Rölesi A: Harici 10 yollu DIP anahtarlarla programlanabilir, varlık, giriş darbesi, çıkış darbesi veya arızalı çıkış sunarak algılama esnekliğini artırır.
• 7. Otomatik Hassasiyet Artırma (ASB)
  • Bu özellik, araç algılama üzerine hassasiyeti otomatik olarak maksimuma yükselterek büyük kamyon-treyler kombinasyonlarını ve yüksek yataklı araçları güvenilir bir şekilde algılar, doğru tanımlamayı sağlar.
• 8. Otomatik Çevresel Sürüklenme Telafisi
  • Döngü dedektörleri (veya diğer sensörler), değişen hava ve çevresel faktörlere rağmen algılama doğruluğunu ve kararlılığını koruyarak çevresel koşullardaki değişikliklere otomatik olarak uyum sağlar ve kalibre eder.
• 9. 10 DIP Anahtar
  • Kabuk üzerindeki DIP anahtar tasarımı, döngü dedektörünün ayarını daha kolay ve net hale getirir, bu da kullanıcılar için çok kullanıcı dostudur. Kullanıcılar tüm fonksiyonları ayarlayabilir ve ardından döngü dedektörünü kurabilir.
• 10. Çapraz Konuşma Paraziti Önleme.
  • DIP anahtar aracılığıyla, döngü dedektörünün frekansı, iki döngü bobininin çok yakın monte edilmesinden kaynaklanan çapraz konuşma parazitini önlemek için ayarlanabilir.

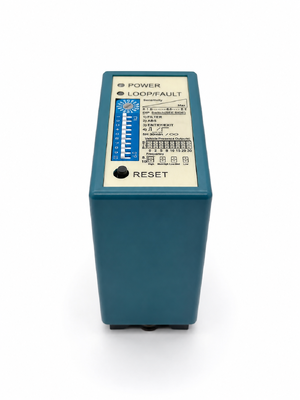

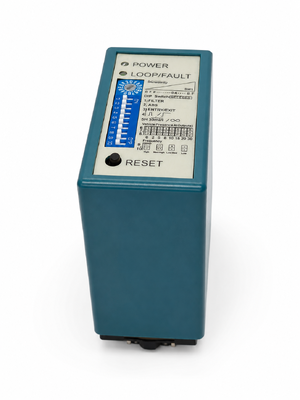

(1) Güç LED'i: KIRMIZI Güç LED'i "Güç AÇIK" olduğunu gösterir

• Algılama LED'i: Sürekli Yanıyor: Araç algılama olduğunu gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki dönüş sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla dönüş olduğunu gösterir.

• Döngünün hassasiyeti, "Hassasiyet" etiketli trimpot ile ayarlanabilir. Kullanıcı, trimpotu çevirerek 16 farklı ayar seçebilir, 0 en az hassas ve "F" en hassas olarak ayarlanır.



1. DIP 1 ve DIP 2 Ayarı Özel Fonksiyonlar

2. DIP 3 ve DIP 4 Ayarı Röle B Çıkışı

3. DIP 5 Ayarı Otomatik Sıfırlama

4. DIP 6, DIP 7 ve DIP 8 Ayarı Röle A Gecikmesi

5. DIP 9 ve DIP 10 Ayarı Frekans (40 K ila 100 KHz). Paraziti önlemek için kullanılır

• İki veya daha fazla döngü dedektörü ve algılama döngüsünün monte edildiği uygulamalarda, iki sistem arasındaki çapraz konuşma etkilerini en aza indirmek için bir dedektörü yüksek frekansa, diğerini düşük frekansa ayarlayın (algılama döngüleri ve dedektörler en az 2m aralıkla konumlandırılmalıdır).
• Sıfırlama Düğmesi: Lütfen dikkat: DIP anahtarlarında herhangi bir ayar değişikliği yapıldığında LD-100'ün sıfırlanması gerekir.

• Dedektörü hava koşullarına dayanıklı bir muhafazaya monte edin.
• Dedektör, algılama döngüsüne mümkün olduğunca yakın olmalıdır.
• Dedektör her zaman güçlü manyetik alanlardan uzağa monte edilmelidir.
• Yüksek voltajlı kabloları döngü dedektörlerinin yakınına çalıştırmaktan kaçının.
• Dedektörü titreşen nesnelere monte etmeyin.

• Kontrol kutusu döngüye 10 metre mesafede monte edildiğinde, kontrol kutusunu döngüye bağlamak için normal kablolar kullanılabilir. 10 metreden fazla mesafe için 2 çekirdekli blendajlı kablo kullanılması gerekir. Kontrol kutusu ve döngü arasındaki mesafe 30 metreyi aşmamalıdır.



Döngüler, yol yüzeyiyle uyum sağlamak için "hızlı ayarlanan" siyah epoksi bileşiği veya sıcak bitüm macunu kullanılarak kapatılır.
