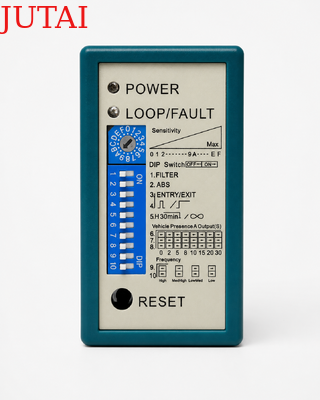

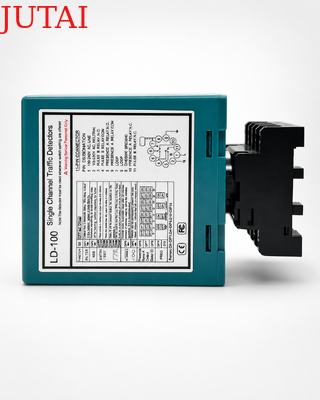

Otomatik endüstriyel kapı kontrolü için tasarlanan bu araç döngüsü dedektörü, güvenilir araç tetikleme, sürekli varlık algılama ve depolar için ayarlanabilir kapanma gecikmesi sağlar.fabrikalar, lojistik merkezleri, yükleme istasyonları ve diğer denetlenen erişim noktaları. Araç arabasının altına monte edilmiş bir endüktif döngü ile çalışır ve bir araç girdiğinde döngü endüktansındaki değişiklikleri algılar.içinde kalır.Detektör daha sonra bağlantılı endüstriyel kapı denetleyiciye röle sinyalleri gönderir.Bir araç yaklaştığında kapının otomatik olarak açılmasını ve araç korunan bölgedeyken açık kalmasını sağlar..

Varlık algılama fonksiyonu, bir araç döngünün üzerinde kaldığı sürece aktif bir röle sinyalini sürdürerek daha güvenli bir kapı işlevini destekler.çıkış zaman aşımı nedeniyle sıfırlanmıyor., kamyonlar, römorklar, forkliftler ve kapının altında yavaşça durabilecek veya hareket edebilecek diğer araçlar için uygundur.Bu, aracın girişi tamamen temizlemeden önce kapının kapanma riskini azaltmaya yardımcı olur ve yoğun endüstriyel ortamlarda çarpışma karşıtı kontrolü destekler..

Düzenlenebilir röle serbest bırakma gecikmesi, montajcının aracın döngüden çıktıktan sonra 0, 2, 5, 8, 10, 15, 20 veya 30 saniye seçmesini sağlar.Bu esneklik gecikmiş kapı kapanışını trafik akışı ile koordine etmeye yardımcı olur, araç uzunluğu ve sitede çalışma prosedürleri. giriş nabzı, çıkış nabzı ve varlık çıkış modları da dedektörün kapı denetleyicileri, uyarı lambaları, kameralar, sayaçlar,ve diğer bağlantılı ekipmanlar.

Detektör, geniş bir 15 ~ 2000 μH endüktansa aralığını destekler ve farklı döngü boyutları, kurulum derinlikleri, araç türleri ve elektrik koşulları için 16 hassasiyet seviyesi sağlar.Otomatik Duyarlılık Artırma, yüksek şasili kamyonların ve uzun römorkların istikrarlı bir şekilde tespit edilmesine yardımcı olur, dört seçilebilir işletim frekansı, çoklu döngüler yakınlarda kurulduğunda çapraz konuşmayı azaltmaya yardımcı olur.Bu endüstriyel kapı araç döngüsü dedektörü otomatik açılış için esnek bir çözüm sunar, açık tutma kontrolü, gecikmeli kapanma ve güvenilir araç güvenliği izleme.

• 115-2000 μh algılama aralığı
  • Döngü dedektörü, 15 μH'den 2000 μH'ye kadar geniş bir algılama aralığını destekler ve farklı trafik algılama senaryolarında çok yönlü bir uygulama için çeşitli döngü boyutlarına ve yapılandırmalara ev sahipliği yapar.Geniş algılama aralığı, döngü algılayıcımızın tüm araç türlerini tespit etmesini sağlar, motosikletler, arabalar, ultra uzun kamyonlar, otobüsler ve benzeri.

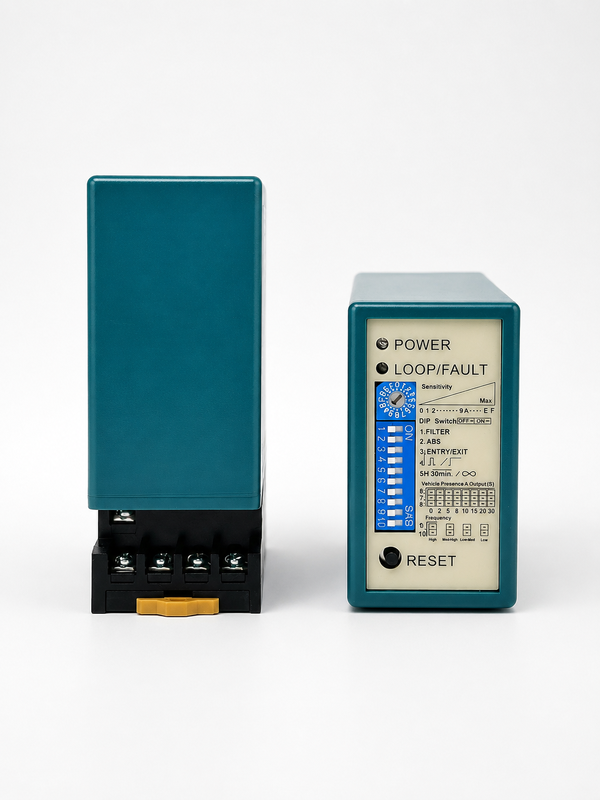

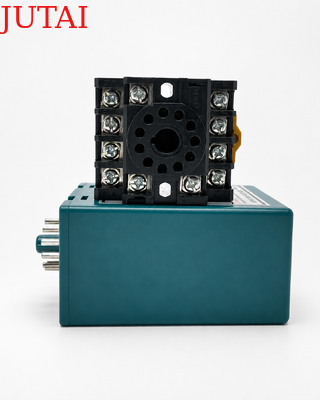

• 2- Kompakt tarafta.
  • Kompakt ve iyi tasarlanmış ev, endüstrinin özellik ve işlevsellik için tüm gereksinimlerini birleştirerek, bu dedektörün mevcut herhangi bir trafik algılama sistemine dahil edilmesini sağlar.
• 3. LED Tanı yeteneği
  • Kapsamlı teşhis yetenekleri, döngü ve kurulum sorunlarının doğru teşhisini ve LED ile gösterilmesini sağlar, böylece en iyi performansı sağlar ve duraklama süresini azaltır.
• 4. Seçilebilir Varlık Zamanı
  • Bulunma rölesinin çıkışı, bir araç döngüde kalırken, bir algılama çıkışını sabit bir zamana (30 dakikadan fazla) sınırlamak için seçilebilir ve trafik yönetiminde esneklik sağlanır.
• 5. Loop Varlık Zamanı
  • Yakındaki döngü dedektörleri arasındaki müdahaleler, entegral gösterim yoluyla tespit edilebilir ve frekans ayarını ayarlayarak ortadan kaldırılabilir, böylece güvenilir bir çalışma sağlanır.
• 6İki ayrı çıkış rölesi.
  • Varlık rölesi A: Varlık çıkışını sağlar ve 0, 2, 5, 8, 10, 15, 20 veya 30 saniye uzatılabilir, harici 10 yönlü DIP anahtarlarıyla programlanabilir.
  • Pulse Relay B: Harici 10 yönlü DIP anahtarlarıyla programlanabilir, varlığı, giriş, çıkış veya arızalı çıkışta nabız sunar ve algılama esnekliğini artırır.
• 7Otomatik Duyarlılık Artırma (ASB)
  • Bu özellik, büyük kamyon-rezervatif kombinasyonlarını ve yüksek yataklı araçları, otomatik olarak hassasiyeti araç tespit edildiğinde maksimum seviyeye yükselterek, doğru tanımlamayı sağlayarak güvenilir bir şekilde tespit eder.
• 8Otomatik Çevre Sürüklenme tazminatı
  • Loop detektörleri (veya diğer sensörler) çevre koşullarındaki değişikliklere otomatik olarak ayarlanır ve kalibre edilir.değişen hava koşullarına ve çevresel faktörlere rağmen algılama doğruluğunu ve istikrarını korumak.
• 9. 10 dip anahtarı
  • Kabuk üzerindeki daldırma anahtarı tasarımı, döngü dedektörünün ayarlanmasını daha kolay ve daha net hale getirir, bu da kullanıcılar için çok kullanışlıdır.Kullanıcılar önce tüm fonksiyonları ayarlayabilir ve sonra döngü dedektörünü yükleyebilir.
• 10- Antisalfon müdahalesi.
  • Dip Switch aracılığıyla, iki döngü sargılarının çok yakın yerleştirilmesinden kaynaklanan çapraz konuşma müdahalelerini önlemek için döngü dedektörünün frekansı ayarlanabilir.

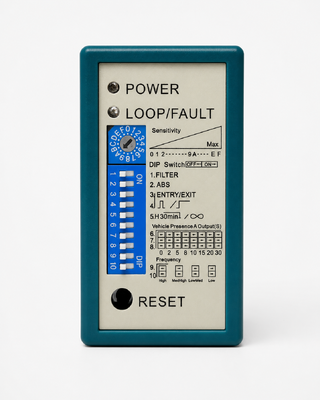

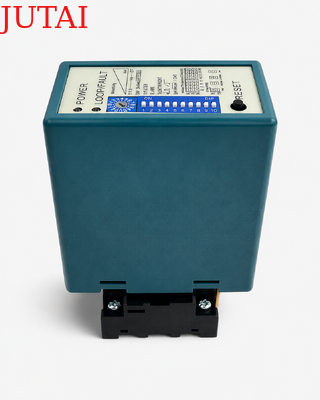

(1) Güçlü LED: Kırmızı Güçlü LED, “Aktör Açık” işaretini verir.

• LED tespiti: Sürekli Açık: Aracın tespit edildiğini gösterir.
• Yavaşça yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonraki dönüşlerin sayısının yeterli olmadığını gösterir.
• Hızlı yanıp sönen: Döngünün açık devre olduğunu veya döngüden sonra çok fazla dönüş olduğunu gösterir.

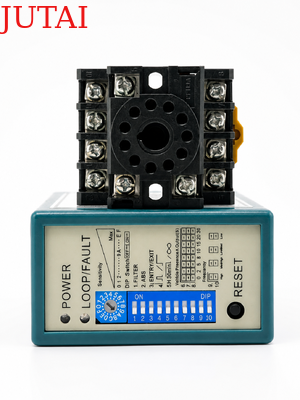

• Döngünün hassasiyeti, "Hassaslık" etiketli trimpot ile ayarlanabilir.Kullanıcı, 0'nun en az duyarlı olduğu ve en duyarlı olan ′F ′ ile trimpot'u döndürerek 16 farklı ayar seçebilir..



1. DIP 1 & DIP 2 Özel fonksiyonları ayarlamak

2. DIP 3 ve DIP 4 Ayar Relay B Çıkış

3. DIP 5 Otomatik Yeniden ayarlama

4. DIP 6 & DIP 7 & DIP 8 Geçerli röle ayarlama

5. DIP 9 & DIP 10 Düzenleme Frekansı (40 K ile 100 KHz arasında).

• Uygulamada, iki veya daha fazla döngü dedektörü ve algılama döngüsü yerleştirildiğinde, set one detector to high frequency and the other set to low frequency to minimize the effects of cross-talk between the two systems(The sensing loops and detectors should be positioned at least 2m apart).

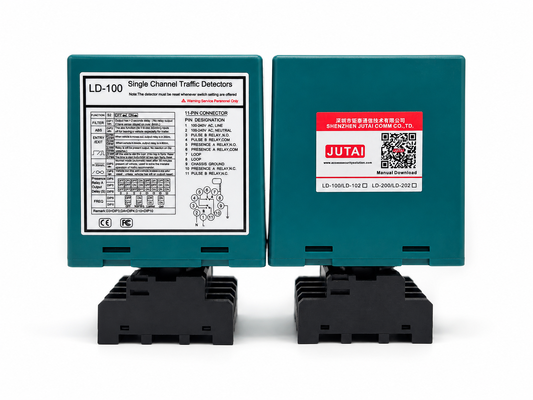

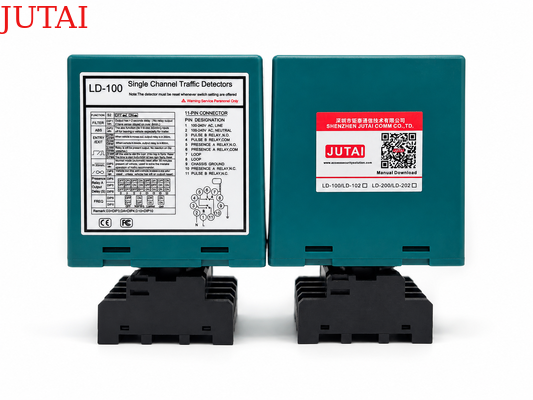

• Tekrar ayarlama düğmesi:Lütfen not: LD-100 dip düğmelerinde ayar değişikliği yapıldığında her seferinde yeniden ayarlanmalıdır.

• Detektörü hava durumuna karşı koruma altına alın.
• Detektör algılama döngüsüne mümkün olduğunca yakın olmalıdır.
• Detektör her zaman güçlü manyetik alanlardan uzakta yerleştirilmelidir.
• Döngü dedektörlerinin yakınında yüksek voltajlı kablolardan kaçının.
• Detektörü titreşen nesneler üzerine yerleştirmeyin.

• Kontrol kutusu döngüden 10 metre uzaklıkta kurulduğunda, kontrol kutusunu döngüye bağlamak için normal kablolar kullanılabilir. 10 metreden fazla 2 çekirdekli koruma kablosu kullanılması gerekir.Kontrol kutusu ile döngü arasındaki mesafe 30 metreyi geçmemelidir..



Döngüler, yol yüzeyine karışmak için “hızlı çözünen” siyah epoksi bileşik veya sıcak bitüm mastik kullanılarak mühürlenir.
