Park bariyerleri ve araç erişim kontrol uygulamaları için tasarlanan bu döngü dedektörü, daha güvenli ve daha verimli kapı çalışması için güvenilir araç varlığı algılama ve ezilme önleme koruması sağlar. Yol yüzeyinin altına endüktif bir döngü ile monte edilen dedektör, bir araç algılama alanına girdiğinde döngü endüktansındaki değişiklikleri belirler ve bağlı bariyer kontrolcüsüne röle sinyalleri gönderir. Park girişleri, konut siteleri, ticari binalar, endüstriyel tesisler, ücretli şeritler ve diğer kontrollü araç erişim noktaları için uygundur.

Temel bir işlevi, kalıcı araç varlığı algılamasıdır. Kalıcı varlık modu etkinleştirildiğinde, araç endüksiyon döngüsünün üzerinde kaldığı sürece dedektör varlık röle çıkışını sürekli olarak korur. Sinyal, araç algılama bölgesini terk ettikten sonra serbest bırakılır. Bu işlev, özellikle bariyer kollarının altında kullanışlıdır; burada sürekli araç algılama, bir araba, kamyon veya başka bir araç hala güvenlik alanındayken bomun inmesini önlemeye yardımcı olur.

Dedektör, hem araç tetikleme hem de sürekli varlık izleme için yapılandırılabilir röle işlevlerini destekler. Sistem gereksinimlerine bağlı olarak, röle çıkışı giriş darbesi, çıkış darbesi veya varlık işlemi için yapılandırılabilir. Bu, bir dedektörün bariyer kapıları, LPR kameraları, bilet otomatları, park kontrolcüler ve diğer erişim kontrol ekipmanlarıyla çalışmasına olanak tanır. 0 ila 30 saniye arasındaki ayarlanabilir röle serbest bırakma gecikmeleri, gecikmeli bariyer kapanması, sürekli araç geçişi ve bağlı cihazlarla koordineli kontrol için ek esneklik sağlar.

Geniş 15–2000 μH döngü endüktans aralığı ve 16 seçilebilir hassasiyet seviyesi ile dedektör, farklı döngü boyutlarına, kurulum derinliklerine, araç türlerine ve saha koşullarına uyarlanabilir. Otomatik Hassasiyet Artırma, kamyonlar, römorklar ve yüksek şasili araçlar için kararlı algılamayı sürdürmeye yardımcı olurken, dört seçilebilir çalışma frekansı yakında birden fazla döngü kurulduğunda paraziti azaltmaya yardımcı olur.

Güvenilir bariyer güvenlik kontrolü gerektiren park tesisleri için bu park bariyer döngü dedektörü, araç tetikleme, kalıcı varlık izleme, ayarlanabilir hassasiyet ve ezilme önleme korumasını tek bir pratik çözüme entegre eder. Araç korunan alanda kaldığı sürece kapıyı açık tutarak ve araç endüksiyon döngüsünü güvenli bir şekilde temizledikten sonra kontrollü kapanmaya izin vererek bariyer çalışmasını iyileştirmeye yardımcı olur.

• 1. 15-2000 μH Algılama Aralığı
  • Döngü dedektörü, çeşitli döngü boyutlarını ve konfigürasyonlarını farklı trafik algılama senaryolarında çok yönlü uygulamalar için barındıran 15 μH ila 2000 μH arasında geniş bir algılama aralığını destekler. Geniş algılama aralığı, döngü dedektörümüzün her türlü aracı, motosikleti, arabayı, ultra uzun kamyonu, otobüsü vb. algılamasını sağlar.
• 2. Kompakt Yan
  • Kompakt ve iyi tasarlanmış muhafaza, özellikler ve işlevsellik için tüm endüstri gereksinimlerini birleştirerek bu dedektörün herhangi bir mevcut trafik algılama sistemine entegre edilmesini sağlar.
• 3. LED Tanılama Yetenekleri
  • Kapsamlı tanılama yetenekleri, döngü ve kurulum sorunlarının doğru teşhisini sağlar ve LED aracılığıyla göstererek optimum performansı garanti eder ve kesinti süresini azaltır.
• 4. Seçilebilir Varlık Süresi
  • Varlık rölesinin çıkışı, bir araç döngü üzerinde kaldığı sürece algılama çıkışını sabit bir süreyle (30 dakikadan fazla) sınırlamak üzere seçilebilir, bu da trafik yönetiminde esneklik sağlar.
• 5. Döngü Varlık Süresi
  • Bitişik döngü dedektörleri arasındaki parazit, entegre gösterge aracılığıyla belirlenebilir ve frekans ayarını ayarlayarak ortadan kaldırılabilir, bu da güvenilir çalışmayı sağlar.
• 6. İki Ayrı Çıkış Rölesi
  • Varlık Rölesi A: Varlık çıkışı sağlar ve 0, 2, 5, 8, 10, 15, 20 veya 30 saniye uzatılabilir, harici 10'lu DIP anahtarlarla programlanabilir.
  • Darbe Rölesi A: Harici 10'lu DIP anahtarlarla programlanabilir, varlık, girişte darbe, çıkışta darbe veya arızalı çıkış sunarak algılama esnekliğini artırır.
• 7. Otomatik Hassasiyet Artırma (ASB)
  • Bu özellik, araç algılama üzerine hassasiyeti otomatik olarak maksimuma yükselterek büyük kamyon-römork kombinasyonlarını ve yüksek yataklı araçları güvenilir bir şekilde algılar, doğru tanımlama sağlar.
• 8. Otomatik Çevre Sürüklenme Telafisi
  • Döngü dedektörleri (veya diğer sensörler), değişen hava ve çevresel faktörlere rağmen algılama doğruluğunu ve kararlılığını koruyarak çevresel koşullardaki değişikliklere otomatik olarak uyum sağlar ve kalibre eder.
• 9. 10'lu DIP Anahtar
  • Kabuk üzerindeki DIP anahtar tasarımı, döngü dedektörünün ayarını daha kolay ve net hale getirir, bu da kullanıcılar için çok kullanıcı dostudur. Kullanıcılar tüm fonksiyonları ayarlayabilir ve ardından döngü dedektörünü kurabilir.
• 10. Çapraz Konuşma Paraziti Önleme.
  • DIP anahtar aracılığıyla, döngü dedektörünün frekansı, iki döngü bobininin çok yakın kurulmasından kaynaklanan çapraz konuşma parazitini önlemek için ayarlanabilir.

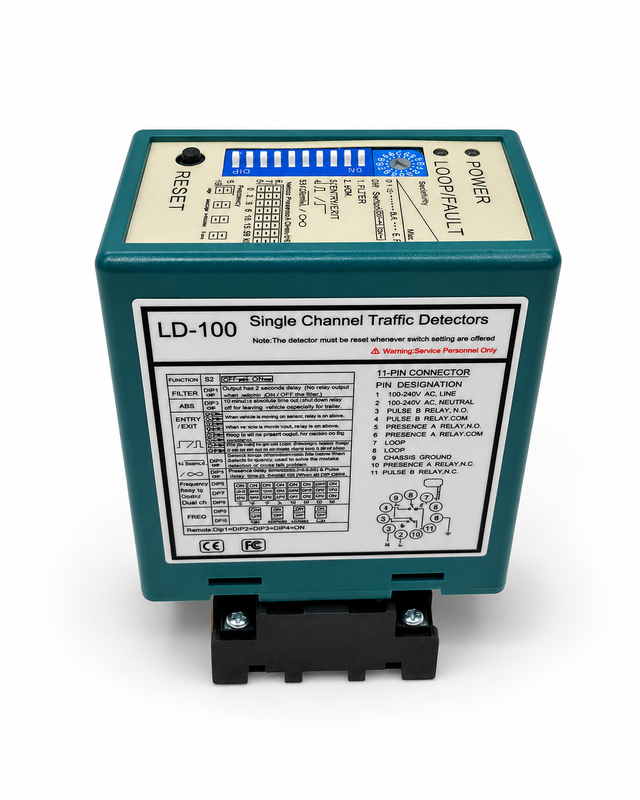

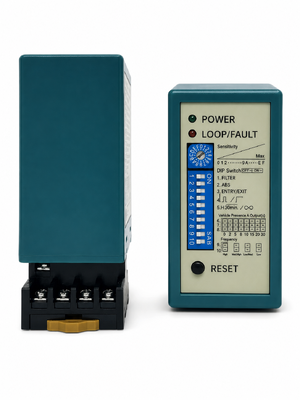

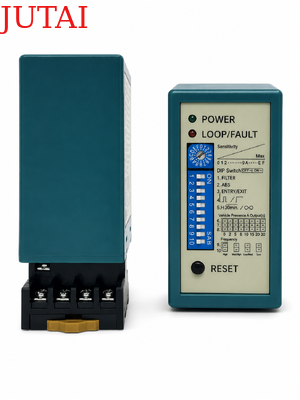

(1) Güç LED'i: KIRMIZI Güç LED'i "Güç AÇIK" olduğunu gösterir

• Algılama LED'i: Sürekli Yanıyor: Araç algılamayı gösterir.
• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki dönüş sayısının yetersiz olduğunu gösterir.
• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla dönüş olduğunu gösterir.

• Döngünün hassasiyeti, "Hassasiyet" etiketli trimpot ile ayarlanabilir. Kullanıcı, trimpotu çevirerek 0 en az hassas ve "F" en hassas olmak üzere 16 farklı ayar seçebilir.



1. DIP 1 ve DIP 2 Ayarı Özel Fonksiyonlar

2. DIP 3 ve DIP 4 Ayarı Röle B Çıkışı

3. DIP 5 Ayarı Otomatik Sıfırlama

4. DIP 6, DIP 7 ve DIP 8 Ayarı Röle A Gecikmesi

5. DIP 9 ve DIP 10 Ayarı Frekans (40 K ila 100 KHz). Paraziti önlemek için kullanılır

• İki veya daha fazla döngü dedektörü ve algılama döngüsünün kurulduğu uygulamalarda, iki sistem arasındaki çapraz konuşma etkilerini en aza indirmek için bir dedektörü yüksek frekansa, diğerini düşük frekansa ayarlayın (algılama döngüleri ve dedektörler en az 2m aralıkla konumlandırılmalıdır).
• Sıfırlama Düğmesi: Lütfen dikkat: DIP anahtarlarında bir ayar değişikliği yapıldığında LD-100 her zaman sıfırlanmalıdır.

• Dedektörü hava koşullarına dayanıklı bir muhafazaya monte edin.
• Dedektör, algılama döngüsüne mümkün olduğunca yakın olmalıdır.
• Dedektör her zaman güçlü manyetik alanlardan uzağa monte edilmelidir.
• Yüksek voltajlı kabloları döngü dedektörlerinin yakınına çalıştırmaktan kaçının.
• Dedektörü titreşen nesnelere monte etmeyin.

• Kontrol kutusu döngüye 10 metreden daha yakın monte edildiğinde, kontrol kutusunu döngüye bağlamak için normal kablolar kullanılabilir. 10 metreden fazla mesafe için 2 çekirdekli blendajlı kablo kullanılması gerekir. Kontrol kutusu ve döngü arasındaki mesafe 30 metreyi aşmamalıdır.



Döngüler, yol yüzeyiyle uyum sağlamak için "hızlı ayar" siyah epoksi bileşiği veya sıcak bitüm macunu kullanılarak kapatılır.
