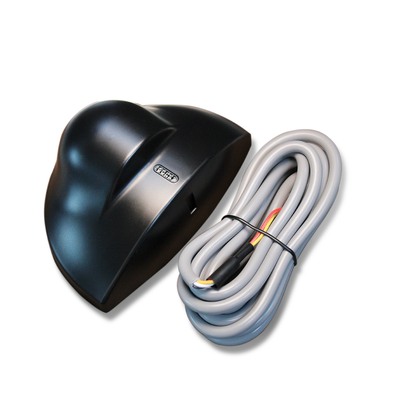

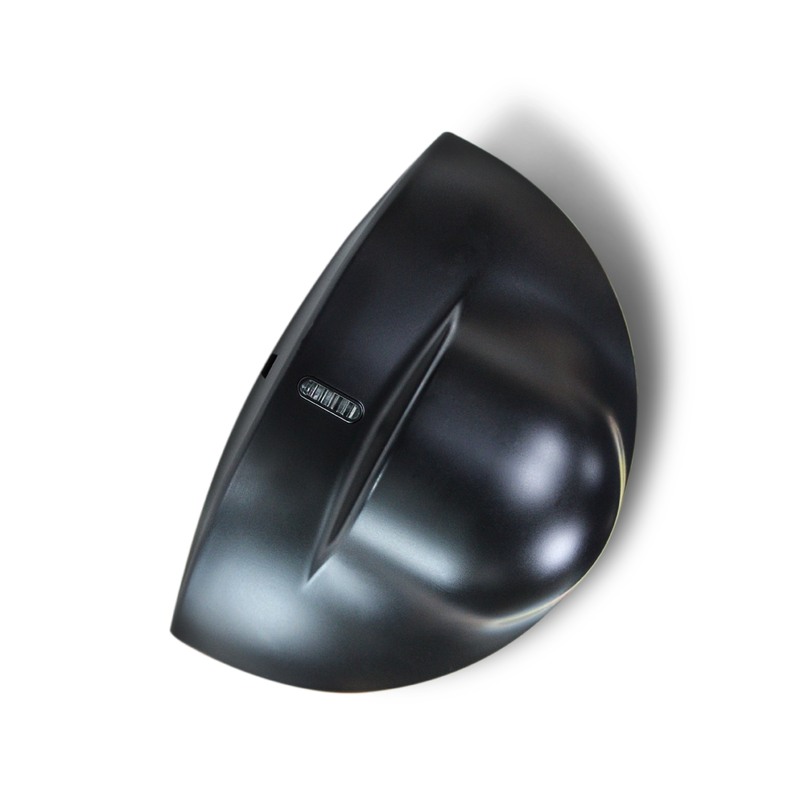

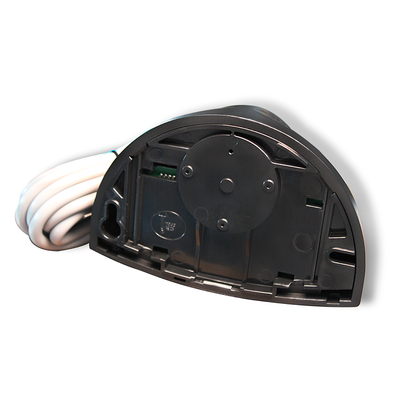

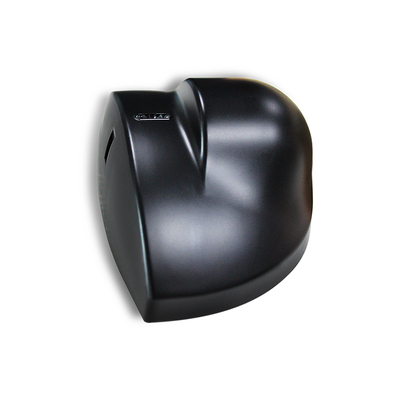

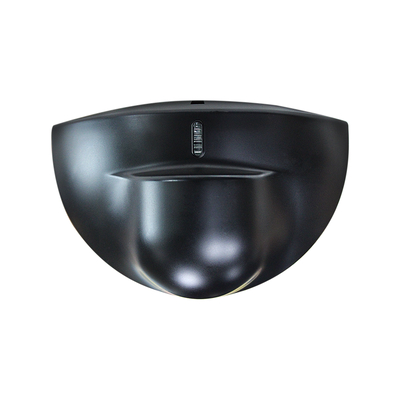

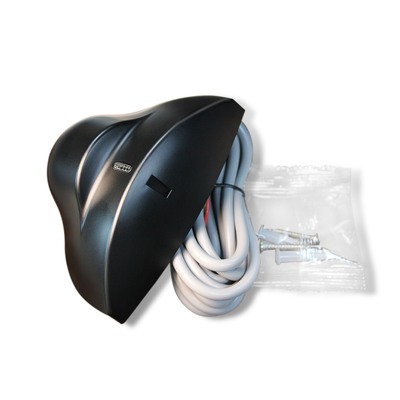

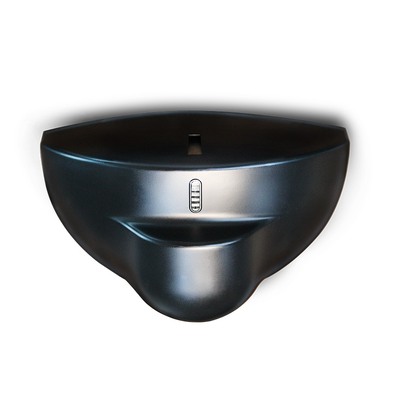

Doppler Dedektörü 24.125GHz | Düzlemsel Anten | Sıcaklığa Dayanıklı | Hassasiyet

Marka Adı:	JUTAI
Model Numarası:	RD24-4S
Adedi:	100
fiyat:	4-6 USD according to order quantity
Paketleme Ayrıntıları:	KARTON
Ödeme Şartları:	Banka havalesi, paypal, alipay, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

SHENZHEN ÇİN

Sertifika:

Maksimum Montaj Yüksekliği:

Teknoloji:

Mikrodalga Doppler Radar

Verici frekansı:

24.125GHz

Verici Yayılan Güç:

<20 dBm EIRP

Verici Güç Yoğunluğu:

≤5 mW/cm

Eğim açıları:

0°~90° dikey; -30°~+30° yanal

Algılama Alanı (2,2m montaj):

4m(G)×2m(D)

Algılama Modu:

hareket algılama

Minimum Algılanabilir Hız:

5cm/s (sensör ekseni)

Besleme gerilimi:

12-24V AC ±%10; 12-24V DC +%30 / -%10

şebeke frekansı:

50-60Hz

Güç Tüketimi:

≤2W(VA)

Çıkış Modu:

Tüp çıkışını değiştir

Sinyal Çıkış Süresi:

1,5 saniye bekleme

Maksimum Kontak Gerilimi:

42VAC/DC

Maksimum Kontak Akımı:

1A (dirençli)

Maksimum Anahtarlama Gücü:

30W(DC) / 60VA(AC)

Çalışma Sıcaklığı Aralığı:

-20 ℃ ~ +55 ℃

Koruma Derecesi:

Normlara Uygunluk:

R&TTE 1999/5/EC; EMC 89/336/EEC

Malzeme:

ABS'ler

Muhafaza Rengi:

Siyah/gümüş

Boyutlar (G×Y×D):

120mm×80mm×50mm

Net ağırlığı:

0.215kg

kablo uzunluğu:

2,2 m

Yetenek temini:

Ayda 5000 adet

Vurgulamak:

24.125GHz Doppler dedektörü

Düzlemsel antenli mikrodalga hareket sensörü

Sıcaklığa dayanıklı hareket dedektörü

Ürün Tanımı

Doppler Detektörü 24.125GHz. Plantar Anten. Sıcaklığa dayanıklı. Duyarlılık.

Bu 24.125GHz Doppler Detektörü, otomatik kapı, ticari erişim ve hafif endüstriyel otomasyon senaryoları için yüksek uyarlanabilirlik hareket algılama çözümüdür.Yüksek kazançlı düz anten ile tasarlanmış, sağlam sıcaklık direnci ve tamamen ayarlanabilir hassasiyet, çeşitli çevresel ve kullanım koşullarında tutarlı ve özel performans sunar.125GHz mikrodalga bandı, bütünleşik düz antenini tekdüze sinyal iletimi için optimize ederek, hareket hedeflerini ≥5cm/s hızla hareket eden açık bir görüntü ile yakalayan pürüzsüz, kör nokta içermeyen bir algılama alanı oluşturur.kesintisiz sinyallerAnten'in tasarımı ayrıca sinyal odaklamasını arttırır, alakasız alanların aşırı algılanmasını önler ve standart 2'de monte edilmiş olsun olsun, özel ayarınıza uygun kesin bir algılama sağlar.Ticari girişler için 2 metre yükseklik veya en fazla 3 metre.

Ana avantajı, sinyal sürüklenmesi veya performans bozulması olmadan -20 ° C'den +55 ° C'ye kadar olan aşırı bir aralıkta istikrarlı bir şekilde çalışmasıdır.Kışın soğuk dış kapalı girişlerde güvenilir bir şekilde çalışır, yaz aylarında alışveriş merkezinin atriumları gibi sıcak kapalı ticari alanlar ve hatta sıcaklık dalgalanması ile endüstriyel alanlar bile, çevre uyumluluğunda sıradan dedektörleri çok geride bırakıyor.Özelleştirilebilir hassasiyet özelliği, çevresel hareketten sahte tetikleyicilerin önlenmesi için dar geçitler için daha düşük hassasiyetle hafifçe dönen bir potansiyometre ile algılama aralığını ince ayarlamanıza izin verir., ya da tam kapsama sağlamak için yoğun trafikli bölgeler için yükseltmek ‒ kalibrasyon için profesyonel araçlar veya teknik uzmanlık gerekmez.

Uzun süreli kullanım için tasarlanmış bu dedektör IP54 toz geçirmez ve su geçirmez derecesine sahiptir. Günlük sıçramalara ve toz birikimine karşı dayanıklıdır.ultra düşük güç tüketimi (≤2W) ve mevcut kontrol sistemleriyle sorunsuz entegrasyon için 12-24V AC/DC geniş voltaj uyumluluğuAçık bir LED durum göstergesi, hızlı kurulum ve sorun giderme için gerçek zamanlı güç ve algılama geri bildirimi sağlar.ve neon lambalarının ve elektronik ekipmanların yakınında müdahalesiz çalışma için R&TTE ve EMC uluslararası standartlarına uygunDüz antenin hassasiyeti, tüm iklimlerde sıcaklığa dayanıklılığı ve esnek hassasiyetini birleştiren bu 24.125GHz Doppler Detektörü çok yönlü,çeşitli ticari ve hafif endüstriyel uygulamalar için düşük bakımlı hareket algılama seçeneği.

Doppler Dedektörü 24.125GHz | Düzlemsel Anten | Sıcaklığa Dayanıklı | Hassasiyet 0

Doppler Dedektörü 24.125GHz | Düzlemsel Anten | Sıcaklığa Dayanıklı | Hassasiyet 1

Ürün Özellikleri

24Istikrarlı hareket algısı için.125GHz ana mikrodalga frekansı (≥5cm/s)
Geniş algılama alanı: 4m ((W) * 2m ((D) 2.2m montaj yüksekliğinde
Esnek açı ayarlama: 0°~90° dikey / -30°~+30° yan eğim
Geniş gerilim kaynağı: 12-24V AC/DC düşük güç tüketimi ile (≤2W)
IP54 koruması ve -20°C~+55°C çalışma sıcaklığı, iç / dış mekan yarı kapalı kullanım için
Kompakt boyut, hassasiyet potansiyometresi ve açık LED durum uyarısı ile kolay kurulum ve ayarlama
Güvenilir çıkış: 1.5s sinyal tutma, 42V AC/DC maksimum temas voltajı, 1A dirençli akım

Teknik özellikler

Parametreler	Spesifikasyon
Teknoloji	Mikrodalga Doppler Radarı
İletici frekansı	24.125GHz
İletici Yayılan Güç	<20 dBm EIRP
İletici Güç yoğunluğu	≤5mW/cm
En yüksek montaj yüksekliği	3m
Eğiliş açıları	0°~90° dikey; -30°~+30° yan
Algılama Alanı (2,2 m montaj)	4m ((W) * 2m ((D)
Bulma Modu	Hareket algılama
En az tespit edilebilir hız	5cm/s (ansör ekseni)
Güçlendirme Voltajı	12-24V AC ±10%; 12-24V DC +30% / -10%
Ana Sıklık	50-60Hz
Güç tüketimi	≤2W ((VA)
Çıkış Modu	Değiştirme borusunun çıkışı
Sinyal çıkış süresi	1.5s tutun
Maksimum temas voltajı	42V AC/DC
Maksimum temas akımı	1A (resistif)
En fazla anahtarlama gücü	30W (DC) / 60VA (AC)
Çalışma sıcaklık aralığı	-20°C ~ +55°C
Koruma Derecesi	IP54
Norma Uygunluk	R&TTE 1999/5/EC; EMC 89/336/EEC
Malzeme	ABS
Ev Rengi	Siyah/Gümüş
Boyutlar (WHD)	120mm80mm50mm
Net Ağırlık	0.215kg
Kablo Uzunluğu	2.2m

Kurulum ve ayarlama rehberi

Sensörün performansı doğru kurulum ve ayarlama ile yakından ilişkilidir.

Artan Gereksinimler

Titreşme konumlarından, neon lambasının yakınlığından ve sensör kapamalarından kaçının; montaj sırasında iç elektronik parçalara dokunmayın.

Duyarlılık Düzenlemesi

Duyarlılık potansiyometresini hafifçe ve yavaşça döndürün; duyarlılık değeri algılama alanının büyüklüğünü belirler (kısa algılama mesafesi için 1/2 veya daha yüksek ayarlanır).

Açı Düzenleme

Düz anten yan açısı = algılama alanı pozisyonu; dikey açı = algılama alanı derinliği; en iyi algılama için mikrodalga modülü açısını ≥45° olarak ayarlayın.

Durum Kontrolü

LED, çalıştırıldıktan sonra yanıyor (normal bekleme durumunda); LED, hareket eden bir hedef tespit edildiğinde sürekli olarak yanıyor (görme tetikleyicisi).

Sorun Çözümü Rehberi

Suç Fenomeni	Muhtemel Nedenler	Düzeltme Hareketi
Kapı açılmıyor ve LED ışığı yok	Sensör gücü kapalı.	Kablolama bağlantısı ve güç kaynağı geçerliliğini kontrol edin
Kapı sürekli açılıyor/kapalı	Sensör kapı titreşimini/hareketini algılar; algılama aralığında bir müdahale kaynağı	Sensörü sıkıca sabitleyin; eğim açısını artırın / hassasiyeti azaltın; algılama alanındaki müdahale kaynaklarını kaldırın
Bulma mesafesi çok yakın.	Düşük duyarlılık; mikrodalga modülü açısı <45°; sensör engellenmiş	Duyarlılık potansiyometresini en az 1/2'e ayarlayın; modül açısını ≥45°'ya ayarlayın; engelleyen nesneleri kaldırın.

Uygulama Senaryoları

RD24-4S, yüksek uyarlanabilirliğe sahip çoklu senaryo hareket algılama sensörüdür ve öncelikle aşağıdakilere uygulanır:

Otomatik Kapı Sistemleri:Kaydırma kapıları, salıncak kapılar, cam indüksiyon kapıları (ticari binalar, alışveriş merkezleri, ofis binaları)
Güvenlik ve İzleme:Perimetre güvenlik algılama, kapalı insan hareketi indüksiyonu (konut, fabrika, depo)
Endüstriyel Otomasyon:Taşıyıcı bant hareket algılama, ekipman başlatma/durma indüksiyonu ( hafif endüstri üretim hatları)
Akıllı bina:Akıllı aydınlatma indüksiyonu, klima indüksiyonu (koridorlar ve asansörler gibi kamu alanları)

Temel Teknolojiler

Mikrodalga Doppler Radar Sensörü 24.125GHz Radar Sensörü Otomatik Kapı Hareket Detektörü Geniş Alan Algılama Sensörü IP54 Hareket Sensörü
