IP54 Su geçirmez Mikrodalga Doppler Radar Sensörü, Otomatik Kapı Hareketi Algılaması için Düzenlenebilir Duyarlılık ve Geniş Algılama Alanı

Marka Adı:	JUTAI
Model Numarası:	RD24-4
Adedi:	100
fiyat:	4-6 USD according to order quantity
Paketleme Ayrıntıları:	KARTON
Ödeme Şartları:	Banka havalesi, paypal, alipay, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

SHENZHEN ÇİN

Sertifika:

belge:

Yetenek temini:

Ayda 5000 adet

Vurgulamak:

IP54 Su Geçirmez Mikrodalga Doppler Radar Sensörü

Ayarlanabilir Hassasiyetli Otomatik Kapı Hareket Dedektörü

Geniş Algılama Alanı 24.125GHz Radar Sensörü

Ürün Tanımı

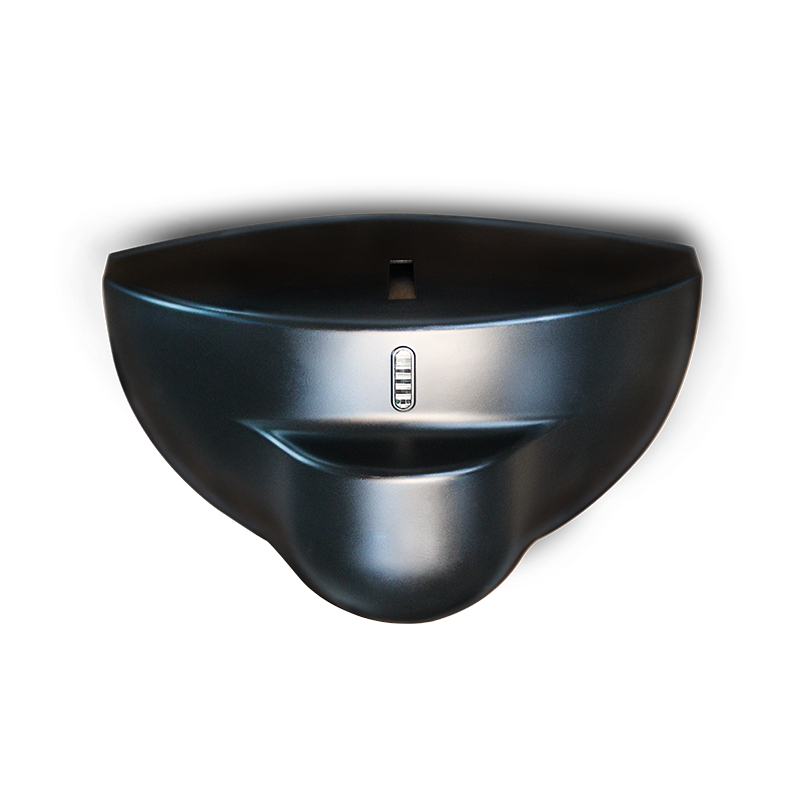

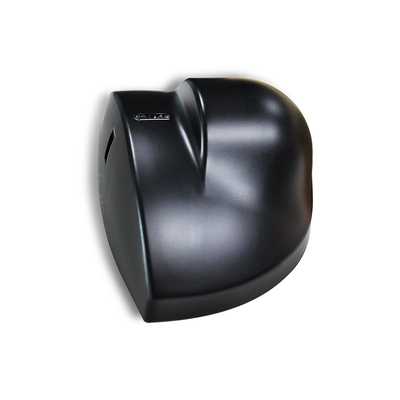

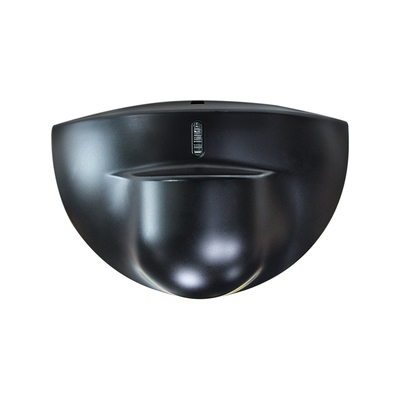

Otomatik Kapı Sensörü RD24-4S

Profesyonel hareket algılama uygulamaları için IP54 su geçirmez derecesi ve ayarlanabilir hassasiyetli yüksek performanslı mikrodalga Doppler radar sensörü.

Temel teknolojiler:Mikrodalga Doppler Radar Sensörü, 24.125GHz Radar Sensörü, Otomatik Kapı Hareket Algılayıcı, Geniş Alan Algılayıcı, IP54 Hareket Algılayıcı

Ürün Özellikleri

24Istikrarlı hareket algısı için.125GHz ana mikrodalga frekansı (≥5cm/s)
Geniş algılama alanı: 4m ((W) × 2m ((D) 2.2m montaj yüksekliğinde
Esnek açı ayarlama: 0°~90° dikey / -30°~+30° yan eğim
Geniş gerilim kaynağı: 12-24V AC/DC düşük güç tüketimi ile (≤2W)
IP54 koruması ve -20°C~+55°C çalışma sıcaklığı, iç / dış mekan yarı kapalı kullanım için
Kompakt boyut, hassasiyet potansiyometresi ve açık LED durum uyarısı ile kolay kurulum ve ayarlama
Güvenilir çıkış: 1.5s sinyal tutma, 42V AC/DC maksimum temas voltajı, 1A dirençli akım

Ürün Genel Görünümü

RD24-4S, otomatik kapı indüksiyonu, güvenlik izleme,ve endüstriyel otomasyon24.125GHz mikrodalga teknolojisinden yararlanarak, kör noktalar olmadan hareket eden hedeflerin (asgari hız 5cm/s) doğru yakalanması için düz bir geniş alanlı antenine sahiptir.konum ve derinlik eğilim açısı ve hassasiyet potentiometre aracılığıyla esnek ayarlanabilir.

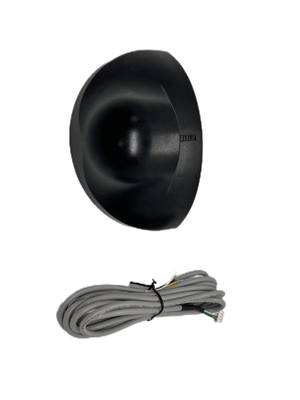

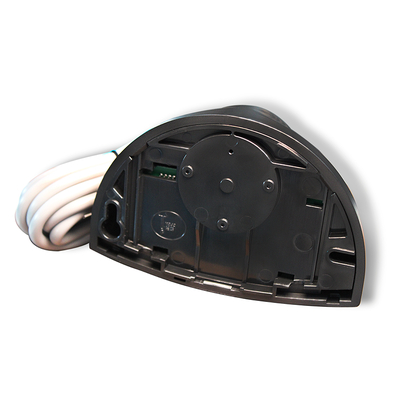

Kompakt bir ABS koruması (siyah / gümüş), hafif tasarım (0.215kg) ve 2.2m önceden kablolu kablo ile sensör montajı ve kablolaması kolaydır (JST konektörü + röle COM / NO arayüzü).12-24V AC/DC geniş voltaj kaynağını destekler, IP54 toz ve su dayanıklılığı standartlarını karşılar ve -20 ° C'den +55 ° C'ye kadar sıcaklıklarda güvenilir bir şekilde çalışır ve çeşitli ticari ve endüstriyel ortamlar için uygundur.Dahili LED gösterge sezgisel çalışma durumu geri bildirim sağlar, ve ürün R&TTE 1999/5/EC ve EMC 89/336/EEC uluslararası standartlarına uymaktadır.

Teknik özellikler

Parametreler	Spesifikasyon
Teknoloji	Mikrodalga Doppler Radarı
İletici frekansı	24.125GHz
İletici Yayılan Güç	<20 dBm EIRP
İletici Güç yoğunluğu	≤5mW/cm
En yüksek montaj yüksekliği	3m
Eğiliş açıları	0°~90° dikey; -30°~+30° yan
Algılama Alanı (2,2 m montaj)	4m ((W) × 2m ((D)
Bulma Modu	Hareket algılama
En az tespit edilebilir hız	5cm/s (ansör ekseni)
Güçlendirme Voltajı	12-24V AC ±10%; 12-24V DC +30% / -10%
Ana Sıklık	50-60Hz
Güç tüketimi	≤2W ((VA)
Çıkış Modu	Değiştirme borusunun çıkışı
Sinyal çıkış süresi	1.5s tutun
Maksimum temas voltajı	42V AC/DC
Maksimum temas akımı	1A (resistif)
En fazla anahtarlama gücü	30W (DC) / 60VA (AC)
Çalışma sıcaklık aralığı	-20°C ~ +55°C
Koruma Derecesi	IP54
Norma Uygunluk	R&TTE 1999/5/EC; EMC 89/336/EEC
Malzeme	ABS
Ev Rengi	Siyah/Gümüş
Boyutlar (W × H × D)	120 mm × 80 mm × 50 mm
Net Ağırlık	0.215kg
Kablo Uzunluğu	2.2m

Kurulum ve ayarlama rehberi

Sensörün performansı, profesyonel araçlara ihtiyaç duymadan doğru kurulum ve ayarlama ile yakından ilişkilidir:

Montaj Gereksinimleri:Titreşme konumlarından, neon lambasının yakınlığından ve sensör kapamalarından kaçının; montaj sırasında iç elektronik parçalara dokunmayın.
Duyarlılık ayarlama:Duyarlılık potansiyometresini hafifçe ve yavaşça döndürün; duyarlılık değeri algılama alanının büyüklüğünü belirler (kısa algılama mesafesi için 1/2 veya daha yüksek ayarlanır).
Açı ayarlama:Düz anten yan açısı = algılama alanı pozisyonu; dikey açı = algılama alanı derinliği; en iyi algılama için mikrodalga modülü açısını ≥45° olarak ayarlayın.
Durum kontrolü:LED, çalıştırıldıktan sonra yanıyor (normal bekleme durumunda); LED, hareket eden bir hedef tespit edildiğinde sürekli olarak yanıyor (görme tetikleyicisi).

Sorun Çözümü Rehberi

Ortak operasyonel sorunlar için hızlı çözümler:

Suç Fenomeni	Muhtemel Nedenler	Düzeltme Hareketi
Kapı açılmıyor ve LED ışığı yok	Sensör gücü kapalı.	Kablolama bağlantısı ve güç kaynağı geçerliliğini kontrol edin
Kapı sürekli açılıyor/kapalı	Sensör kapı titreşimini/hareketini algılar; algılama aralığında bir müdahale kaynağı	Sensörü sıkıca sabitleyin; eğim açısını artırın / hassasiyeti azaltın; algılama alanındaki müdahale kaynaklarını kaldırın
Bulma mesafesi çok yakın.	Düşük duyarlılık; mikrodalga modülü açısı <45°; sensör engellenmiş	Duyarlılık potansiyometresini en az 1/2'e ayarlayın; modül açısını ≥45°'ya ayarlayın; engelleyen nesneleri kaldırın.

Uygulama Senaryoları

RD24-4S, yüksek uyarlanabilirliğe sahip çoklu senaryo hareket algılama sensörüdür ve öncelikle aşağıdakilere uygulanır:

Otomatik Kapı Sistemleri:Kaydırma kapıları, salıncak kapılar, cam indüksiyon kapıları (ticari binalar, alışveriş merkezleri, ofis binaları)
Güvenlik ve İzleme:Perimetre güvenlik algılama, kapalı insan hareketi indüksiyonu (konut, fabrika, depo)
Endüstriyel Otomasyon:Taşıyıcı bant hareket algılama, ekipman başlatma/durma indüksiyonu ( hafif endüstri üretim hatları)
Akıllı bina:Akıllı aydınlatma indüksiyonu, klima indüksiyonu (koridorlar ve asansörler gibi kamu alanları)
