NED200 LED Ekran Sürücü Kartı, Çift QR Kod Ekranlı (Uzun/Kısa Mesafe), Sesli Yayın ve Ticari Kompleksler & Mesire Alanları İçin Uzaktan IAP Yükseltme

Marka Adı:	JUTAI
Model Numarası:	200 NED
Adedi:	Örnek için 1-10 Adet Destek
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	1 set 1 çizgi film
Ödeme Şartları:	T/T, Western Union, Paypal, Alipay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

SHENZHEN ÇİN

Sertifika:

İletişim Arayüzü::

TCP/IP, RS232, RS485, TTL, Wiegand 26/34

Çalışma Gerilimi::

DC12V

Çalışma Akımı::

Maksimum 2A

Çalışma sıcaklığı::

-40°C ~ 85°C

Genel Boyutlar::

115 mm (U) * 85 mm (G) * 15 mm (Y)

Montaj deliği aralığı::

105mm (U) * 75mm (G)

Giriş/Çıkış Arayüzü::

2IO Girişi, 2OC IO Çıkışı, 2Röle IO Çıkışı

Ekran Arayüzü::

HUB75, HUB08

Güç Amplifikatörü Çıkışı::

1 Bağlantı Noktası, 4Ω 8W

Desteklenen Protokoller::

RS485, TCP, MQTT

Yetenek temini:

Ayda 2000 Set

Vurgulamak:

QR kodlu LED ekran sürücü kartı

çift QR kodlu ekran sürücü kartı

uzaktan IAP yükseltmeli LED sürücü

Ürün Tanımı

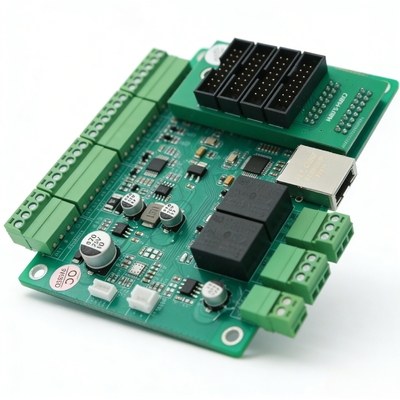

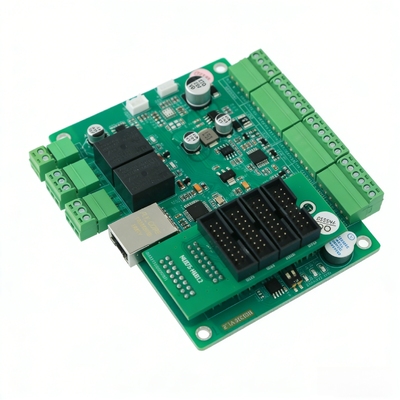

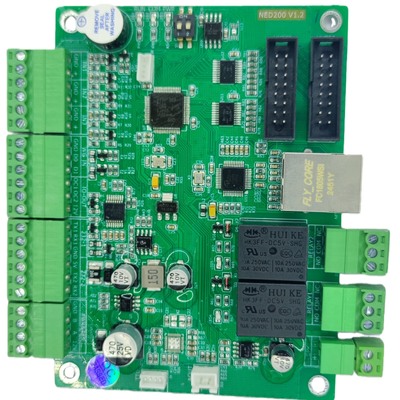

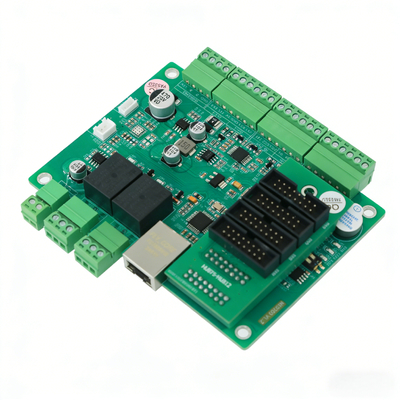

NED200 Endüstriyel Dereceli LED Sürücü Kartı, Park Alanı ve Fabrika Otomasyonu için RS485/Ethernet/MQTT Çoklu Protokolü ile Akıllı LED Ekran Kontrol Çekirdek

NED200 Endüstriyel Dereceli LED Sürücü Kartı, LED ekranlar için temel akıllı kontrol cihazı olarak hizmet eder.istikrarlı içerik görüntülemesini gerçekleştirmek için üst düzey yönetim sistemlerini LED ekran terminalleriyle sorunsuz bir şekilde bağlamakEndüstriyel senaryolar için tasarlanan bu sürücü kartı, RS485, Ethernet ve MQTT üç ana iletişim protokolünü entegre ediyor.Çeşitli otopark yönetim sistemleriyle esnek bağlantı sağlayan, fabrika otomasyon ekipmanları ve diğer endüstriyel kontrol platformları mevcut donanım mimarisini değiştirmeden.Satır başına 80 bayta kadar ve dünya çapında 100'den fazla dili destekler, park yerlerinin (park yeri numarası, park ücreti gibi) ve fabrikaların (üretim programı, ekipman durumu gibi) metin görüntüleme ihtiyaçlarını mükemmel bir şekilde karşılar.Otomatik güncelleme ile gerçek zamanlı zaman üst üste görüntü gerçekleştirirken.

Endüstriyel düzeyde güvenilirliğe sahip olan NED200 LED Drive Board, ters bağlantı ile -40 °C ~ 85 °C geniş bir sıcaklık aralığında istikrarlı bir şekilde çalışır.ESD/puls ve aşırı akım koruması, sert dış ve endüstriyel ortamlara adapte olmak içinSesli yayın kontrolü, röle bağlantısı ve IO durum okuma fonksiyonlarını entegre ederek, otoparklar için LED ekranların ve çevresel cihazların tek durak kontrolünü sağlar.otomatik "kod taraması ödeme - bariyer açma - sesli uyarı" gerçekleştirmek için bariyerleri bağlayabilirFabrikalar için, ekipman anormalliklerini tespit edebilir ve hata genişlemesini önlemek için gerçek zamanlı ses alarmlarını ve röle güç kesimini tetikleyebilir.tarayıcı veya bulut platformu, NED200, işletmelerin saha içi işletme maliyetlerini azaltmalarına ve yönetim verimliliğini artırmalarına yardımcı olmak için uygun bir bakım sonrası sağlar.

Temel Avantajları
* Çoklu Protokol İletişim: RS485, Ethernet ve MQTT üç ana iletişim yöntemini destekliyor, çeşitli yönetim sistemlerine kolaylıkla bağlanıyor
* 4 satırlı bağımsız kontrol: 4 satırlı LED ekranın bağımsız görüntülenmesini gerçekleştirin, tek satır maksimum 80 bayt, çok dilli görüntülemeyi destekleyin (dünya çapında 100+ dil)
* Çift QR Kod Gösterim Modları: Farklı senaryo ihtiyaçları için tam ekranlı QR kod (2-5m uzun mesafe taraması) ve 3 satırlı QR kod (0.5-2m kısa mesafe taraması)
* Entegre Interaktif İşlevler: Sesli yayın kontrolünü, röle bağlantısını ve IO durumunu okumayı entegre edin, LED ekranı ve çevresel cihazların tek durak kontrolünü gerçekleştirin
* Endüstriyel Sınıf Güvenilirliği: -40 °C ~ 85 °C geniş çalışma sıcaklığı, ters bağlantı, ESD / darbeler ve aşırı akım koruması ile zorlu dış / endüstriyel ortamlar için uygundur
* Esnek genişleme ve yükseltme: Uzak IAP yükseltmesini (TCP / tarayıcı / bulut), 8MB ses depolama (max 256 dosya) destekler ve bariyerleri, sensörleri, ses ekipmanlarını vb. bağlayabilir.
* Gerçek Zamanlı Zaman Görüntüsü: Özel zaman biçimi üst üste görüntüsünü destekle, manuel işlem olmadan otomatik gerçek zamanlı güncelleme

Ana teknik parametreler
Temel Elektriksel ve Fiziksel Parametreler
* Çalışma Voltajı: DC12V (geri bağlantı koruması ile)
* Çalışma akımı: 2A MAX
* Çalışma sıcaklığı: -40°C ~ 85°C (sabit nem < 80%, yoğunlaşma yok)
* Toplam Boyutlar: 115mm (Uzunluk) * 85mm (Enlem) * 15mm (Yükseklik)
* Montaj deliği Aralık: 105mm (Uzunluk) * 75mm (Enlem)
* Dahili Güç Değiştirme: 12V'den 5V'ye devre, dış cihazlar için en fazla 1.2A sürekli akım çıkışı

Zengin Arayüz Yapılandırması
* Ethernet (TCP/IP) Arayüzü: 1 port, 10/100M uyarlanabilir, izolasyonla
* RS232 Arayüzü: 2 port, bağımsız çalışma, 4800-115200bps ayarlanabilir, ESD / nabız koruması
* RS485 arayüzü: 1 port, 4800-115200bps ayarlanabilir, ESD/puls koruması
* TTL Arayüzü: 1 port, 4800-115200bps, 3.3V seviyesi
* Wiegand Arayüzü: 1 port, Wiegand 26/34 uyarlanabilir
* IO Girişi: 2 kanal, izole edilmemiş, 0-5V sinyal aralığı
* IO çıkışı: 2OC izole edilmemiş (max 12V/0.2A) + 2relay izole edilmiş (250VAC 10A / 30VDC 10A)
* Güç Güçlendirici Çıktısı: 1 port, 4Ω 8W
* LED Ekran Arayüzü: 1HUB75 + 1HUB08 (4*HUB12 için dış genişleme)

Fonksiyonel parametreler

* Desteklenen protokoller: RS485 (9600 baud oranı), TCP (port 8008), MQTT
* Ekran Kapasitesi: 4 satır bağımsız kontrol, tek satır maksimum 80 bayt
* QR Kodu Ekranı: Tam ekran (max 52 karakter) / 3 satır (max 77 karakter), beyaz renk
* Ses Yayını: Komut başına maksimum 32 ses kimliği, sıralı / anında oynatma modu, 8MB depolama (250+ dosya)
* Uzaktan yükseltme: TCP / tarayıcı / bulut IAP yükseltmesini destekle
* Bireysel Kimlik: Cihaz kimliği ve erişim kontrolü için küresel benzersiz kimlik
* Desteklenen Kodlamalar: GBK, UTF8, UNICODE (ihtiyatlı, tek destek)

Ana Temel İşlevler

1Çok hatlı bağımsız LED ekran

* 4 satırlı bağımsız kontrol, her satır özel görüntü içeriği ayarlayabilir
* Çin, İngilizce, rakamlar ve diğer ulusal dillerle uyumlu 100+ dil destekler
* Gerçek zamanlı üst üste görüntüleme, özelleştirilmiş zaman biçimi (yıl/ay/gün/saat/dakika/saniye), otomatik güncelleme
* Satır başına maksimum 80 bayt, çeşitli senaryoların tüm metin bilgi görüntüleme ihtiyaçlarını karşılar

2Çift QR Kodu Etkileşimli Ekran

* Tam ekranlı QR kodu: 2-5m uzun mesafe taraması için, en fazla 52 karakter, fazla içerikleri otomatik olarak keser
* 3 satırlı QR kodu: 0.5-2m kısa mesafe taraması için, metin açıklaması için 4. satır, maksimum 77 karakter
* Sabit beyaz QR kodu rengi, orijinal içeriği otomatik olarak temizler, QR kodu modundan çıktıktan sonra komut ile geri yükler
* Tarama kodu ödeme, tarama kodu navigasyon, tarama kodu kayıt ve diğer etkileşimli işlemleri gerçekleştirmek

3Sesli Yayın Kontrolü.

* Önceden ayarlanmış ses dosyalarını oynatmak için kontrol ses panosu (8MB depolama, maksimum 256 dosya)
* İki çalma modu: Sıralı çalma (önceki sonu bekle) / Anında çalma (mevcut sesi kes)
* Komut başına maksimum 32 ses kimliği, özel araçlar aracılığıyla yerinde ses dosyası güncellemesini destekler
* Otomatik ses yayınını gerçekleştirmek için harici olaylarla bağlantı (IO tetikleyici, tarama kodu vb.)

4Periferik bağlantı ve IO algılama

* Relay Kontrolü: 2-kanallı röle izole çıkış, destek seti kapanma süresi (0.1s birimi), bağlantı bariyerleri, ışıklar, güç kaynakları
* IO Durum Okuması: 2 kanallı IO girişi, kuru temas sinyallerini algılamak (0 = geçersiz / 1 = geçerli), monitör sensörü / düğme tetikleme durumu
* Otomatik Bağlantı: "Sinyal algılama - ses yayını - röle eylemi"ni gerçekleştirin tek durak otomasyon, manuel müdahale yok

5Uzaktan yükseltme ve yönetim

* TCP yükseltme aracı, tarayıcı veya bulut platformu aracılığıyla uzaktan IAP yükseltmesini destekleyin
* Gerçek zamanlı olarak yeni işlevler ekleyin, mevcut mantığı yerinde operasyon olmadan optimize edin
* Küresel benzersiz kimlik, aygıt erişim kontrolü ve kaynak kimliğini gerçekleştirmek, müşteri haklarını korumak

TipikUygulama Senaryoları

1. Park Alanı Senaryosu

* 4 satırlı ekran: Park alanı numarası, park ücreti, gerçek zamanlı zaman, sıcak hatırlatma
* Tarama kodu ödemesi için tam ekranlı QR kodu gösterimi, inmek veya kuyruğa girmek gerekmez
* Araç giriş/çıkışını algılayıp sesli yayını başlatıyor "Gelmeniz için hoş geldiniz/Teşekkür ederim"
* Relay bağlantı bariyeri, "kod ödeme taraması - bariyer açık - sesli uyarı" otomasyonunu gerçekleştirin

2Ticari karmaşık senaryo

* 4 satırlı ekran: Kat navigasyonu, marka tanıtımı, etkinlik bildirimi, gerçek zamanlı
* Alışveriş merkezi haritası / kuponları almak için tarama kodu için 3 satırlı QR kodu, metin istek için 4. satır
* Alışveriş merkezi sistemiyle bağlantı, gerçek zamanlı güncelleme promosyon bilgileri ve etkinlik bildirimi

3. Park/Sanatsal Bölge Senaryosu

* 4 satırlı ekran: Güvenlik kılavuzları, geçici aktivite, manzaralı nokta tanıtımı, gerçek zamanlı zaman
* Tur rotasını almak için tarama kodu için 3 satırlı QR kodu, 4. satırdaki işareti "Detaylı rehberlik için tarayın"
* IO personel akışını algılar, güvenlik ipuçlarının ve manzaralı nokta hatırlatmalarının sesli yayınını tetikler

4Fabrika/atölyesi senaryosu

* 4 satırlı ekran: Üretim programı, ekipman durumu, güvenlik bildirimi, gerçek zamanlı zaman
* Ekipmanın anormalliğini algılayıp sesli yayın başlatın "Ekipman hatası, lütfen zamanında ele alın"
* Relay bağlantısı ekipman güç kaynağı kesildi, arıza genişlemesini önlemek
* Akıllı üretim yönetimi ve ekipman hatası erken uyarı gerçekleştirmek

5Topluluk/ Erişim Kontrolü Senaryosu

* 4 satırlı ekran: Ziyaretçi bilgileri, erişim bildirimi, gerçek zamanlı, güvenlik ipuçları
* Ziyaretçi kayıt kodunu taramak için 3 satırlı QR kodu, kayıt rehberi için 4. satır
* Başarılı kayıt sonrası, açık erişim kontrolünü ilet ve sesli "Merhaba"yı çal
* İnsansız erişim kontrol yönetimi ve ziyaretçi bilgisi izlenebilirliğini gerçekleştirmek

Ambalaj ve Nakliye

Paketleme

* Endüstriyel kontrol PCB kartı için standart anti-statik ambalaj
* Dahili köpük şok geçirmez koruma, taşıma sırasında hasar önlemek
* Müşteri gereksinimlerine göre özel ambalajlama ve etiketleme (OEM/ODM)

Denizcilik

* Uluslararası ekspres desteği: DHL, FedEx, UPS, TNT, EMS (3-7 iş günü)
* Toplu siparişler için hava nakliyatı / deniz nakliyatını destekle (15-30 iş günü, varış noktasına bağlıdır)
* İzleme numarasını gönderildikten hemen sonra veriyoruz, gerçek zamanlı izleme lojistik durumu
* Uzun mesafe taşımacılığı için profesyonel ambalaj, ürünün sağlamlığını sağlar

Kişiselleştirme Hizmeti

Tek duraklı hizmet veriyoruz.OEM/ODMKüresel müşteriler için özelleştirme hizmetleri, şunları içermektedir:

* Firmware işlev özelleştirme ve protokol uyarlama (senaryo ihtiyaçlarına göre özelleştir)
* Ses dosyası özelleştirme ve önceden yükleme (özel ses yayın içeriği)
* Etiketleme ve LOGO özelleştirme (müşteri markasını ve modelini basın)
* Donanım arayüzü ayarlama (gerçek cihaz bağlantı ihtiyaçlarına göre)
* Bulut platformu doklama özelleştirme (müşterinin mevcut yönetim sistemi ile kesintisiz bağlantı)

Lütfen detaylı özelleştirme gereksinimlerinizle bizimle iletişime geçin, profesyonel çözümler ve teklifler sağlayacağız.

Sıkça Sorulan Sorular (FAQ)

S1: NED200 hangi iletişim yöntemlerini destekliyor?

A: Gerçek senaryoya göre esnek bir şekilde seçilebilen üç ana iletişim yöntemini destekler: RS485, Ethernet (TCP) ve MQTT.

S2: LED sürücü kartı kaç dili destekliyor?

A: Dünya çapında 100'den fazla dili destekler, varsayılan yazı tipi kütüphanesi Basitleştirilmiş/Geleneksel Çince, İngilizce, Taylandca, Korece, Arapça vb. içerir ve GBK/UTF8/UNICODE kodlamasını destekler.

S3: QR kodu görüntüleme modunu serbestçe değiştirebilir misiniz?

C: Evet, tam ekran ve 3 satırlı QR kodu iki modu destekler, QR kodu modundan çıktıktan sonra bir komut göndererek orijinal görüntü içeriğini geri yükleyebilirsiniz.

S4: NED200 açık hava kullanımına uygun mu?

C: Evet, endüstriyel sınıf tasarımı, -40 °C ~ 85 °C geniş çalışma sıcaklığı ve birden fazla koruma fonksiyonu ile, açık hava sert ortamları için tamamen uygundur.

S5: Uzaktan yükseltmeyi destekliyor mu?

C: Evet, TCP yükseltme aracı, tarayıcı veya bulut platformu aracılığıyla uzaktan IAP yükseltmesini destekler, bu da yeni işlevler ekleyebilir ve yerinde çalışmadan gerçek zamanlı olarak mantığı optimize edebilir.

S6: Engeller ve sensörler gibi çevresel cihazlarla bağlantı kurabilir mi?

A: Evet, 2 kanallı röle çıkışı ve 2 kanallı IO girişine sahiptir, bu da engelleri, ışıkları, sensörleri, düğmeleri ve diğerlerini bağlayabilir
Otomatik bağlantı kontrolünü gerçekleştirmek için çevresel cihazlar.
