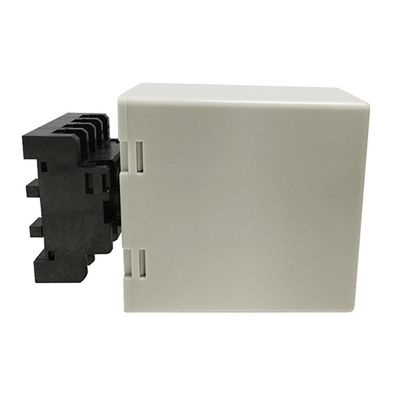

Araç Loop Detektörü
>
Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış

Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış

Marka Adı: JUTAI
Model Numarası: LD-202 LD-200
Adedi: Örnek için 1-10 Adet Destek
fiyat: Pazarlık edilebilir
Paketleme Ayrıntıları: 50 Adet 1 Karton
Ödeme Şartları: L/C, D/A, D/P, T/T, Western Union, Paypal, Alipay
Ayrıntılı Bilgiler
Menşe yeri:
Shenzhen Çin
Sertifika:
CE FCC
Tepki Süreleri:
10-90 MS
Sıcaklık aralığı:
-40 ila +70 ℃ (-111°F ila +158°F)
Güç kaynağı:
12-24 V / 100-240 V
Nem:
%95 yoğunlaşmayan
Döngü Bağlantısı:
Dönüştürülmüş çift kablo
Kanal:
Çift kanal
Kendiliğinden Dönen Menzil:
15-2000 ah
Çıkış arayüzü:
2 Röle
Garanti:
2 yıl
röle çıkışı:
Varlık rölesi / Arıza rölesi
Duyarlılık:
16 yol seçilebilir/En yüksek 0.01% DL/L / En düşük 2.56% DL/L
Paket:
karton
HS kodu:
9033000090
Ürün Boyutu:
76*42*91,5 mm
Paket Boyutu:
136*86*52 mm
Net Ağırlık:
195 gr
Brüt ağırlık:
300 gram
Renk:
Beyaz
Adı:
Araç Loop Detektörü
Yetenek temini:
ayda 5000 adet
Vurgulamak:

Güvenli Çıkış Bariyer Döngüsü Detektörü

,

Çifte kanal bariyer döngüsü dedektörü

,

Dayanıklı bariyer döngüsü dedektörü

Ürün Tanımı

Güvenlik Bariyer Döngü Detektörü. Çift Kanal, sıkışmayı engeller, kalıcı ve güvenli giriş/çıkış.



Otomatik engeller ve kapılar, park yerlerinden endüstriyel alanlara kadar sayısız tesiste erişim kontrolü ve trafik akışını yönetmek için gereklidir.İşletmelerinde güvenlik her şeyden önce gelmelidir.Kaza sonucu kapanmak araç hasarına, yaralanmalara ve pahalı sorumluluklara yol açabilir. JUTAI Çift Kanal Güvenlik Bariyer Döngüsü Detektörü, bu riskleri azaltmak için özel olarak tasarlanmıştır.Geliştirilmiş güvenlik özellikleri sağlamak, sağlam dayanıklılık ve güvenli giriş ve çıkış noktaları için güvenilir kontrol.

Gelişmiş Çift Kanal Mantığı ile Kıskanma Kazalarını Önleyin

Temel tek döngü sistemlerinden farklı olarak, bu dedektör iki bağımsız endüktif döngü ve sofistike mantığı kullanır.Bir kanal tipik olarak bariyerin birincil etkinleşmesini veya açılmasını yönetirBu yapılandırma, sistemin bir aracın bariyerin içinde kalıp kalmadığını güvenilir bir şekilde tespit etmesini sağlar.Kapının veya bariyer kolunun erken kapanmasını aktif olarak önlemekJUTAI'nin hassas algılama teknolojisiyle desteklenen bu kritik sıkıştırma karşıtı işlev, kaza riskini önemli ölçüde azaltır ve erişim noktalarınızdaki kullanıcı güvenini artırır.

Uzun ömürlü olmak için tasarlanmıştır.

Erişim kontrol noktaları sıklıkla yoğun kullanım ve değişen hava koşullarına maruz kalmakla karşı karşıyadır.Güçlü tasarımı, zorlu dış mekan veya endüstriyel ortamlarda bile güvenilir çalışmayı sağlarKaliteli malzemelerden yapılmış ve dayanıklılık için tasarlanmıştır. Günlük operasyonun zorluklarına dayanabilir, duraklama ve bakım gereksinimlerini en aza indirir.Bu dayanıklılığa odaklanma, güvenlik sisteminizin uzun vadede işlevsel ve etkili kalmasını sağlar., tutarlı koruma ve kesintisiz erişim kontrolü sağlar.

Güvenli Giriş ve Çıkış: Önemli Olduğu Yerlerde Güvenilir Kontrol

Kazaların önlenmesinin yanı sıra, bu çift kanallı dedektör, genel sitenin güvenliğine katkıda bulunur.İki döngü sistemi, tek döngü ayarlarına kıyasla araç varlığının ve geçişinin daha güvenilir bir şekilde onaylanmasını sağlar.Bu gelişmiş algılama doğruluğu, izin verilen giriş ve çıkışlar için engellerin doğru çalışmasını sağlamakta ve arka kapı gibi sorunları veya yetkisiz geçiş girişimlerini önlemekte yardımcı olur.Güvenilir bir araç algılama mantığı sağlayarak, JUTAI dedektörü erişim kontrol sisteminize sorunsuz bir şekilde entegre olur, güvenli operasyonları güçlendirir ve binalarınıza kimlerin girdiğini ve çıktığını daha iyi kontrol etmenizi sağlar.

JUTAI ile Güvenlik ve Güvenliğe Yatırım Yapın

Otomatik bariyerlerinizde ve kapılarınızda güvenliği tehlikeye atmayın.ve güvenli erişim kontrol mantığı ihtiyacınızİnsanları korumak, hasarı önlemek ve güvenilir bir çözümle güvenilir bir işleyişi sağlamak.





Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 0








Özellik



  • 115-2000 μh algılama aralığı
    • Döngü dedektörü, 15 μH'den 2000 μH'ye kadar geniş bir algılama aralığını destekler ve farklı trafik algılama senaryolarında çok yönlü bir uygulama için çeşitli döngü boyutlarına ve yapılandırmalara ev sahipliği yapar.
    • Geniş algılama aralığı, döngü algılayıcımızın tüm araçları, motosikletleri, arabaları, ultra uzun kamyonları, otobüsleri vb.



  • 2- Kompakt tarafta.
    • Kompakt ve iyi tasarlanmış ev, endüstrinin özellik ve işlevsellik için tüm gereksinimlerini birleştirerek, bu dedektörün mevcut herhangi bir trafik algılama sistemine dahil edilmesini sağlar.



  • 3Tanılama yetenekleri ve LED göstergesi
    • Kapsamlı teşhis yetenekleri, döngü ve kurulum sorunlarının doğru teşhisini ve LED durumundan gösterilmesini sağlar, böylece en iyi performansı sağlar ve duraklama süresini azaltır.



  • 4. Seçilebilir Varlık Zamanı
    • Bulunma rölesinin çıkışı, bir araç döngüde kalırken, bir algılama çıkışını sabit bir zamana (30 dakikadan fazla) sınırlamak için seçilebilir ve trafik yönetiminde esneklik sağlanır.



  • 5Otomatik Duyarlılık Artırma (ASB)
    • Bu özellik, büyük kamyon-rezervatif kombinasyonlarını ve yüksek yataklı araçları, otomatik olarak hassasiyeti araç tespit edildiğinde maksimum seviyeye yükselterek, doğru tanımlamayı sağlayarak güvenilir bir şekilde tespit eder.



  • 6Otomatik Çevre Sürüklenme tazminatı
    • Loop detektörleri (veya diğer sensörler) çevre koşullarındaki değişikliklere otomatik olarak ayarlanır ve kalibre edilir.değişen hava koşullarına ve çevresel faktörlere rağmen algılama doğruluğunu ve istikrarını korumak.



  • 7. 17 Dip düğmesi ayarları
    • Kabuk üzerindeki daldırma anahtarı tasarımı, döngü dedektörünün ayarlanmasını daha kolay ve daha net hale getirir, bu da kullanıcılar için çok kullanışlıdır.Kullanıcılar önce tüm fonksiyonları ayarlayabilir ve sonra döngü dedektörünü yükleyebilir.



  • 8Çift Kanal İşbirliği Ya da Bağımsızlık
    • Çift kanallı döngü dedektörü iki tek kanal versiyonu olarak kullanılabilir, iki bağımsız algılama kanalını destekler.
    • Aynı zamanda birden fazla döngünün eşzamanlı izlenmesini sağlayan döngü dedektörü, tek kanal uygulamalarında yönü tanıyabilir.Araç tespitinin esnekliğini ve doğruluğunu artırmak.



  • 9- Antisalfon müdahalesi.
    • Dip Switch aracılığıyla, iki döngü sargılarının çok yakın yerleştirilmesinden kaynaklanan çapraz konuşma müdahalelerini önlemek için döngü dedektörünün frekansı ayarlanabilir.

 Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 1
Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 2

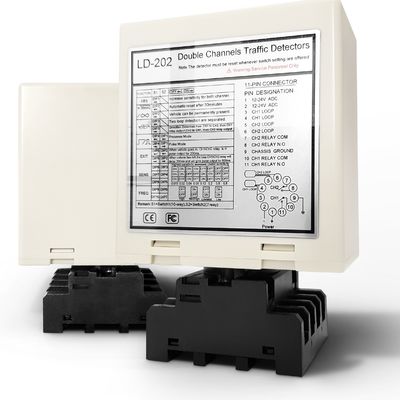

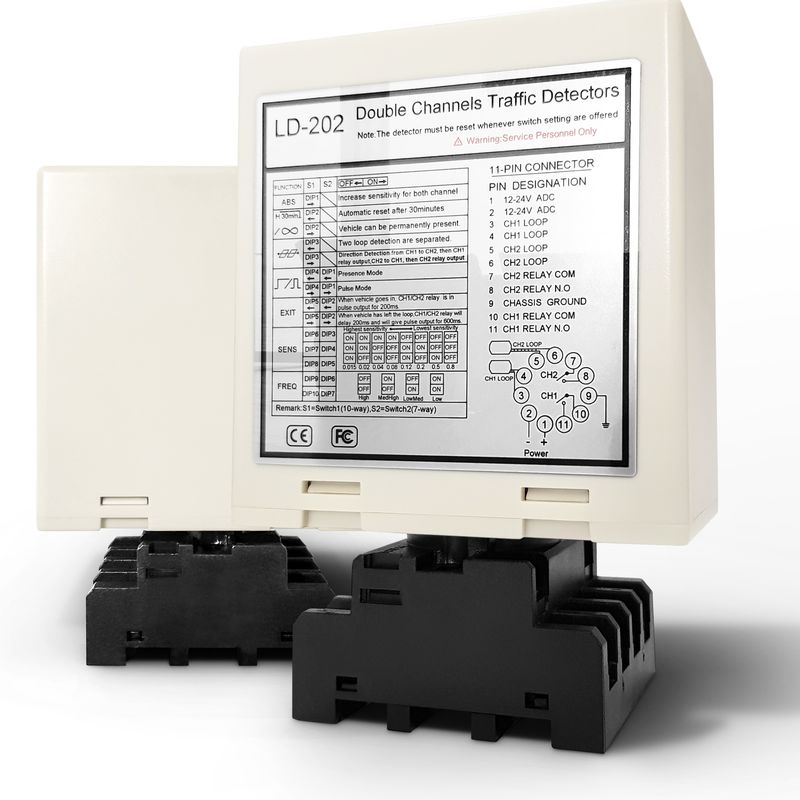

Bağlantılar



Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 3





Çalışma Modları

LD-200 serisi dedektörü aşağıdaki modlardan herhangi biri için yapılandırılabilir:

Varlık Modu Nabız Modu
AB Mantıksal Varlık Modu (Barrier Operasyonu) AB Mantıksal Darbe Modu (Sayım Mantığı)

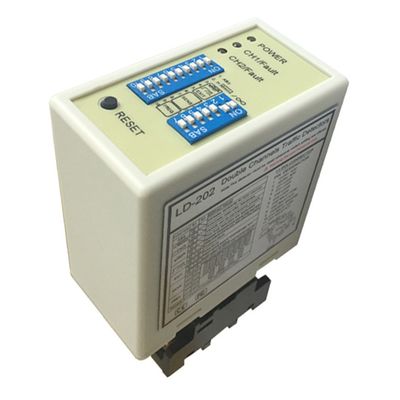

İşaretler ve Değiştirme

Güçlü LED: Kırmızı Güçlü LED gösterir

  • CH1 Bulma LED: Sürekli Açık: Aracın tespit edildiğini gösterir.

  • Yavaşça yanıp sönenler: Döngünün kısa devreye girdiğini veya döngüden sonraki dönüşlerin sayısının yeterli olmadığını gösterir.

  • Hızlı yanıp sönen: Döngünün açık devre olduğunu veya döngüden sonra çok fazla dönüş olduğunu gösterir.

  • CH2 Bulma LED: Sürekli Açık: Aracın tespit edildiğini gösterir.

  • Yavaşça yanıp sönenler: Döngünün kısa devreye girdiğini veya döngüden sonraki dönüşlerin sayısının yeterli olmadığını gösterir.

  • Hızlı yanıp sönen: Döngünün açık devre olduğunu veya döngüden sonra çok fazla dönüş olduğunu gösterir.



¢Hassaslık Seçimi

  • Döngünün hassasiyeti ve frekansı 7 yönlü dip anahtarı ve 10 yönlü dip anahtarı ayarlaması ile ayarlanabilir.

  • Kullanıcı, dip anahtarının ayarlarını farklı modlara değiştirerek 8 farklı ayar seçebilir.CH1 hassasiyet seçimi için 6, 7 ve 8 dip anahtarları, en az hassas olan 0.8 ve en hassas olan 0.015.

  • CH2 hassasiyet seçimi için 3, 4 ve 5 dip düğmesi, en az hassas olan 0.8 ve en hassas olan 0.015.



Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 4





S1 Kanal 1 Loop Fonksiyon Seçimi (10 Way Dip Switch)

  • (Switch 1) DIP1 & DIP2 Her iki römork için özel hassasiyet artışı (her iki kanal)



Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 5









  • (Konuşturma1=S1) D3,D4,D5 ve(Konuşturma2=S2) D1,D2 Özel İşlevleri Ayarlama(Mod1,2,3 YönBulma, 4. mod.5,6 Normal modda, iki döngü algısı ayrılmıştır.)

 Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 6





  • (Konuşturma1=S1) D6 & D7 & D8 ve (Konuşturma2=S2) D3 & D4 & D5 CH1 ve CH2 Duyarlılık Seçimi Ayarlama.(Sekiz Seviye Seçenekleri)



Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 7





  • (Switch1=S1) D9 & D10 ve (Switch2=S2) D6,D7 Düzenleme Frekansı (20 K ile 100 KHz arasında).

Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 8

Tekrar ayarlama düğmesi: Lütfen dikkat: LD-200 dip düğmelerine her ayar değişikliği yapıldığında yeniden ayarlanmalıdır.







Döngü Kurulumu

Döngüler, yol yüzeyine karışmak için “hızlı çözünen” siyah epoksi bileşik veya sıcak bitüm mastik kullanılarak mühürlenir.

Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 9

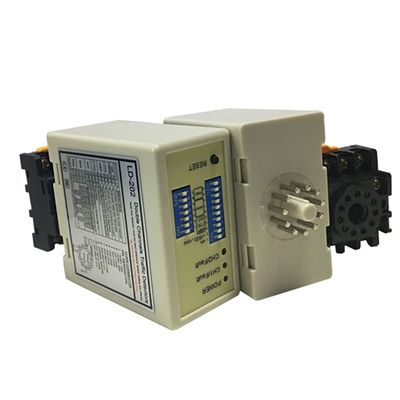

Kurulum sırasında, lütfen ürün fişi ve soketi dikey yönde tutun

Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 10


Sorunlu Çekim



Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 11








Ürün Serisi

LD-100 LD-102 LD-200 LD-202 JTHT-11

Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 12

Tek Kanal

100-240 V AC

Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 13

Tek Kanal

12-24 V AC/DC

Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 14

Çift Kanal

100-240 V AC

Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 15

Çift Kanal

12-24 V AV/DC

Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 16

Döngü kablosu

305 m Teflon sarmal

LCR-MT

Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 17



Multimeter





Güvenlik Bariyer Döngü Detektörü Çifte Kanal Sıkıştırmayı Engeller / Dayanıklı / Güvenli Giriş / Çıkış 18
