Profesyonel Çift Kanallı Döngü Sistemi | Yönsel Mantık ve Yüksek Hassasiyet ve Çapraz Karışma Engelleme

JUTAI Profesyonel Çift Kanallı Döngü Sistemi(LD-200/LD-202 Modelleri), gelişmiş trafik yönetiminde hassasiyet ve güvenilirliği yeniden tanımlıyor.yönlü araç takibi,ultra yüksek hassasiyet, Veparazitsiz çalışmakritik görev uygulamaları için. ile tasarlandıçift ​​kanallı yön mantığıSistem, zaman aşaması analizini kullanarak araç hareketini (giriş/çıkış) doğru bir şekilde belirler ve kavşaklarda, geçiş gişelerinde ve güvenli tesislerde gerçek zamanlı trafik akışı optimizasyonuna olanak tanır. Onun16 seviyeli hassasiyet ayarı (0-F)genelinde hassas algılama sağlar20–2000μH endüktans aralığıbisikletlerden ağır kamyonlara kadar her şeyi yakalarken,uyarlanabilir çapraz karışma teknolojisiarasındaki frekansları dinamik olarak izole eder40–80KHzbitişik dedektörlerden, 5G kulelerinden veya endüstriyel makinelerden kaynaklanan paraziti ortadan kaldırmak için. Zorlu ortamlara dayanacak şekilde tasarlananIP67 dereceli alüminyum muhafazaToza, suya ve aşırı sıcaklıklara (-40°C ila +70°C) karşı koruma sağlayarak kıyı limanlarında, Arktik bölgelerde veya kentsel merkezlerde güvenilirlik sağlar.

İçindeakıllı şehir trafik ağlarıLD-202'nin yönlendirme mantığı, gerçek zamanlı araç akışına dayalı uyarlanabilir sinyal zamanlaması yoluyla tıkanıklığı %30 oranında azaltır. İçinyüksek güvenlikli bölgeler, çift kanallı yedeklilik sürekli izleme sağlar; Kanal 1 erişim kapılarını tetikler, Kanal 2 ise bagaj kapısının kapatılmasını önlemek için araç açıklığını doğrular. Çapraz karışmayı önleme teknolojisi, EV şarj istasyonları veya yüksek voltajlı güç hatlarının yakınındaki EMI ağırlıklı ortamlarda bile %99,9 doğruluğu korur. Orta Doğu'daki bir havaalanında yakın zamanda gerçekleştirilen bir dağıtım, yön analizi ve parazitsiz algılama sayesinde yetkisiz giriş girişimlerini %45 oranında azalttı. Sisteminevrensel 12-24V DC/100-240V AC girişGüneş ve şebeke gücünü desteklerken,Modbus RTU/TCP çıkışlarıMerkezi kontrol için trafik yönetimi platformlarıyla sorunsuz bir şekilde entegre olun.

JUTAI basitliği ve uyumluluğu vurgular:tak ve çalıştır DIN rayı montajıkurulum süresini 15 dakikaya düşürür veotomatik sıfırlama işleviGüç dalgalanmalarında kesintisiz çalışmayı sağlar. SertifikalıCE, FCC ve RoHS, güvenlik ve sürdürülebilirlik açısından küresel standartları karşılar. Bir tarafından desteklenmektedir5 yıl garanti, bu sistem, en ileri yön zekasının gerçek dünya güvenilirliğiyle buluştuğu hassasiyet, uyarlanabilirlik ve endüstriyel düzeyde dayanıklılık isteyen mühendisler için en iyi seçimdir.

Özellik

• 1. 15-2000 μh algılama Aralığı
  • Döngü dedektörü, farklı trafik algılama senaryolarında çok yönlü uygulama için çeşitli döngü boyutlarına ve konfigürasyonlara uyum sağlayarak 15 µH ila 2000 µH arasında geniş bir algılama aralığını destekler.
  • Geniş algılama aralığı, döngü dedektörümüzün her türlü aracı, motosikleti, arabayı, Ultra uzun kamyonu, otobüsleri vb. algılamasını sağlar.

• 2. Kompakt Taraf
  • Kompakt ve iyi tasarlanmış muhafaza, özellik ve işlevsellik açısından tüm endüstri gereksinimlerini bir araya getirerek bu dedektörün mevcut herhangi bir trafik algılama sistemine dahil edilmesine olanak tanır.

• 3. Teşhis Yetenekleri ve LED Göstergesi
  • Kapsamlı teşhis yetenekleri, döngü ve kurulum sorunlarının doğru teşhisini sağlar ve LED durumu aracılığıyla gösterir, optimum performans sağlar ve arıza süresini azaltır.

• 4. Seçilebilir Bulunma Süresi
  • Varlık rölesinin çıkışı, bir araç döngüde kalırken algılama çıkışını sabit bir süre (30 dakikadan fazla) ile sınırlandıracak şekilde seçilebilir, bu da trafik yönetiminde esneklik sağlar.

• 5. Otomatik Hassasiyet Artırma (ASB)
  • Bu özellik, araç algılama üzerine hassasiyeti otomatik olarak maksimuma çıkararak büyük kamyon-römork kombinasyonlarını ve yüksek kasalı araçları güvenilir bir şekilde algılar ve doğru tanımlamayı sağlar.

• 6. Otomatik Ortam Sürüklenme Telafisi
  • Döngü dedektörleri (veya diğer sensörler), değişen hava ve çevresel faktörlere rağmen algılama doğruluğunu ve stabilitesini koruyarak kendilerini çevresel koşullardaki değişikliklere göre otomatik olarak ayarlayıp kalibre eder.

• 7. 17 Dip Anahtarı Ayarı
  • Kabuktaki dip swich tasarımı, döngü dedektörünün ayarını daha kolay ve net hale getirir; bu da kullanıcılar için oldukça kullanıcı dostudur. Kullanıcılar önce tüm fonksiyonları ayarlayabilir ve ardından döngü dedektörünü kurabilir.

• 8. Çift Kanallar Birlikte veya Bağımsız Olarak Çalışır
  • Çift kanallı döngü dedektörü, iki tek kanallı versiyon olarak kullanılabilir, iki bağımsız algılama kanalını destekler.
  • Aynı zamanda birden fazla loop'un eş zamanlı olarak izlenmesine olanak sağlayan loop dedektörü, tek kanallı uygulamalarda yön tanıma özelliğine de sahiptir. Araç algılamanın esnekliğini ve doğruluğunu artırır.

• 9. Çapraz karışma girişimi.
  • Dip Anahtarı aracılığıyla, döngü dedektörünün frekansı, iki döngü bobininin çok yakın kurulumundan kaynaklanan karışma girişimini önlemek için ayarlanabilir.





---



Bağlantılar







Çalışma Modları

LD-200 serisi dedektör aşağıdaki modlardan herhangi biri için yapılandırılabilir:

Varlık Modu	Darbe Modu
AB Logic Varlık Modu (Bariyer Çalışması)	AB Lojik Darbe Modu (Sayma Mantığı)

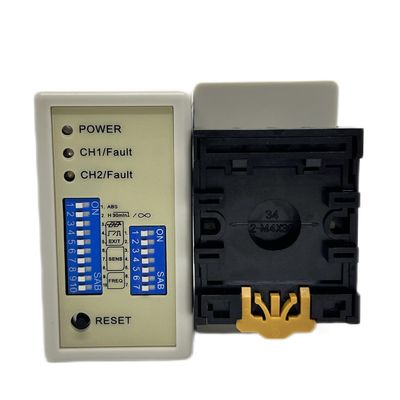

Gösterir ve Değiştir

❀Güç Ledi: KIRMIZI Güç LED'i “Güç AÇIK” durumunu gösterir

• CH1 Algılama Ledi:Sürekli Yanıyor: Araç algılamayı gösterir.

• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki büküm sayısının yeterli olmadığını gösterir.

• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla bükülme olduğunu gösterir.

• CH2 Algılama Ledi:Sürekli Yanıyor: Araç algılamayı gösterir.

• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki büküm sayısının yeterli olmadığını gösterir.

• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla bükülme olduğunu gösterir.



❀Hassasiyet Seçimi

• Döngünün hassasiyeti ve frekansı 7 yollu dip anahtarı ve 10 yollu dip anahtarı ayarı ile ayarlanabilir.

• Kullanıcı dip anahtarının ayarını aşağıdaki gibi farklı modlara değiştirerek 8 farklı ayar seçebilir.dip-switch ayar tabloları aşağıdadır. CH1 hassasiyet seçimi için dip anahtarı 6, 7 ve 8; 0,8 en az hassas ve 0,015 en hassastır.

• CH2 duyarlılığı seçimi için dip anahtarı 3, 4 ve 5; 0,8 en az duyarlı ve 0,015 en duyarlıdır.







❀Switch1=S1:Kanal 1 Döngü Fonksiyon Seçimi (10 Yollu Dip Switch)

• (Anahtar 1)DIP1 & DIP2 Her İki Römork (Her İki Kanal) İçin Özel Hassasiyet Artırımı











• (Anahtar1=S1)D3,D4,D5 ve(Anahtar2=S2)D1,D2 Özel Fonksiyonların Ayarlanması(Mod1,2,3 Yön)Tespit. Mod4,5,6 Normal mod, iki döngü algılaması ayrılmıştır.)







• (Anahtar1=S1)D6 & D7 & D8 ve (Anahtar2=S2)D3 & D4 & D5 Ayarı CH1 ve CH2 Hassasiyet Seçimi.(Sekiz Seviye Seçeneği)







• (Anahtar1=S1)D9 & D10 ve (Anahtar2=S2)D6,D7 Ayar Frekansı (20 K - 100 KHz).

Sıfırlama Düğmesi: Lütfen unutmayın: Dip anahtarlarında her ayar değişikliği yapıldığında LD-200'ün sıfırlanması gerekir.







Döngü Kurulumu

Döngüler, yol yüzeyiyle harmanlamak için "hızlı sertleşen" siyah epoksi bileşiği veya sıcak bitümlü mastik kullanılarak kapatılır.



Kurulum sırasında lütfen ürünün fişini ve prizini dikey yönde tutun.







Sorun giderme







---



Ürün Serisi

LD-100	LD-102	LD-200	LD-202	JTHT-11
Tek Kanal 100-240VAC	Tek Kanal 12-24 VAC/DC	Çift Kanal 100-240VAC	Çift Kanal 12-24VAV/DC	Döngü kablosu 305 m Teflon bobin
LCR-MT
Multimetre





---
