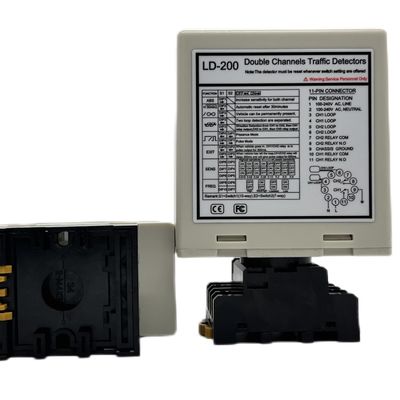

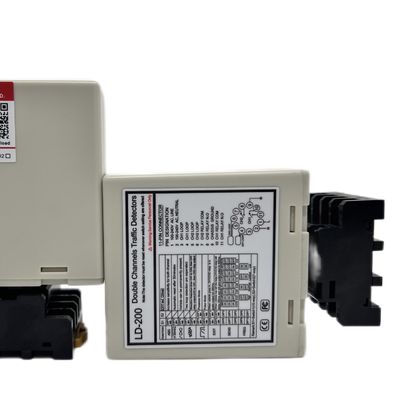

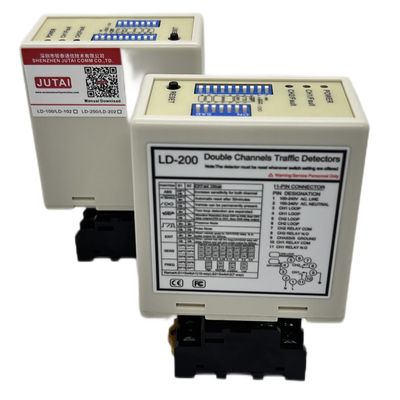

Çift Kanallı Döngü Dedektörü | Yön Algılama ve Yüksek Hassasiyet ve Otomatik Hassasiyet Arttırma (ASB)

JUTAI Çift Kanallı Döngü Dedektörü(LD-200/LD-202 Modelleri), sorunsuz bir şekilde entegre ederek gelişmiş trafik ve erişim kontrolü için yeni bir standart belirliyoryön tespiti,ultra yüksek hassasiyet, Vekendi kendini optimize eden performans. Karmaşık ortamlarda başarılı olmak için tasarlanançift ​​kanallı mimariAraç hareket yönünü (giriş/çıkış) 1 saniyeden kısa bir gecikmeyle bağımsız olarak analiz ederek kavşaklarda, geçiş gişelerinde ve güvenli tesislerde hassas trafik akışı yönetimine olanak tanır. Dedektörün16 seviyeli hassasiyet ayarı (0-F)genelinde doğru tespit sağlar20–2000μH endüktans aralığımotosikletlerden ağır hizmet kamyonlarına kadar her şeyi yakalıyor.Otomatik Hassasiyet Artırımı (ASB)teknolojisi, sıcaklık dalgalanmaları veya elektromanyetik girişim (EMI) gibi çevresel faktörleri ortadan kaldırmak için algılama eşiklerini gerçek zamanlı olarak dinamik olarak yeniden kalibre eder ve zorlu koşullarda bile %99'un üzerinde doğruluğu korur. Sağlam bir kılıfla kaplanmışIP67 dereceli alüminyum muhafazasıcaklıklarda güvenilir bir şekilde çalışır.-40°C ila +70°CAkıllı şehirlerde, sanayi bölgelerinde veya kıyı limanlarında dış mekan kurulumları için idealdir.

İçindeakıllı park sistemleriLD-202'nin yön algılama özelliği, gelen ve giden trafiği ayırt ederek yetkisiz araç girişini önlerken ASB, mevsimsel sıcaklık değişimlerine veya yakındaki EV şarj istasyonlarına rağmen tutarlı performans sağlar. İçinotoyol geçiş ücreti şeritleri, çift kanallı yedekleme, Kanal 1'in ücret tahsilatını tetiklemesine olanak tanırken Kanal 2 araç geçiş iznini doğrulayarak gelir sızıntısını %30 azaltır.40–80KHz frekans aralığıbitişik dedektörlerden gelen çapraz konuşmayı engelleyerek çok şeritli kurulumlarda parazitsiz çalışmayı sağlar. Orta Doğu'daki bir lojistik merkezinde yakın zamanda gerçekleştirilen bir dağıtım, gerçek zamanlı yön tabanlı trafik yönlendirme yoluyla kapı tıkanıklığında %40'lık bir azalma sağladı. İleevrensel 12-24V DC/100-240V AC girişdedektör güneş enerjisiyle çalışan ve şebekeye bağlı sistemleri desteklerken,Modbus RTU/TCP çıkışlarıveriye dayalı karar alma için merkezi trafik yönetimi platformlarıyla kusursuz entegrasyona olanak tanır.

JUTAI kullanım kolaylığına ve uyumluluğa öncelik verir:tak ve çalıştır DIN rayı montajıkurulum süresini 15 dakikaya düşürür veotomatik sıfırlama işlevimanuel müdahaleye gerek kalmadan geçici güç sorunlarından kurtulur. SertifikalıCE, FCC ve RoHS, küresel güvenlik ve çevre standartlarına uygundur. Bir tarafından desteklenmektedir5 yıl garantive özel teknik destek sayesinde JUTAI Çift Kanallı Dedektör, yeniliğin gerçek dünya güvenilirliğiyle buluştuğu hassasiyet, uyarlanabilirlik ve endüstriyel düzeyde dayanıklılık arayan mühendisler için kesin seçimdir.

Özellik

• 1. 15-2000 μh algılama Aralığı
  • Döngü dedektörü, farklı trafik algılama senaryolarında çok yönlü uygulama için çeşitli döngü boyutlarına ve konfigürasyonlara uyum sağlayarak 15 µH ila 2000 µH arasında geniş bir algılama aralığını destekler.
  • Geniş algılama aralığı, döngü dedektörümüzün her türlü aracı, motosikleti, arabayı, Ultra uzun kamyonu, otobüsleri vb. algılamasını sağlar.

• 2. Kompakt Taraf
  • Kompakt ve iyi tasarlanmış muhafaza, özellikler ve işlevsellik açısından tüm endüstri gereksinimlerini bir araya getirerek bu dedektörün mevcut herhangi bir trafik algılama sistemine dahil edilmesine olanak tanır.

• 3. Teşhis Yetenekleri ve LED Göstergesi
  • Kapsamlı teşhis yetenekleri, döngü ve kurulum sorunlarının doğru teşhisini sağlar ve LED durumu aracılığıyla gösterir, optimum performans sağlar ve arıza süresini azaltır.

• 4. Seçilebilir Bulunma Süresi
  • Varlık rölesinin çıkışı, bir araç döngüde kalırken algılama çıkışını sabit bir süre (30 dakikadan fazla) ile sınırlandıracak şekilde seçilebilir, bu da trafik yönetiminde esneklik sağlar.

• 5. Otomatik Hassasiyet Artırma (ASB)
  • Bu özellik, araç algılama üzerine hassasiyeti otomatik olarak maksimuma çıkararak büyük kamyon-römork kombinasyonlarını ve yüksek kasalı araçları güvenilir bir şekilde algılar ve doğru tanımlamayı sağlar.

• 6. Otomatik Ortam Sürüklenme Telafisi
  • Döngü dedektörleri (veya diğer sensörler), çevresel koşullardaki değişikliklere göre kendilerini otomatik olarak ayarlayıp kalibre ederek, değişen hava ve çevresel faktörlere rağmen algılama doğruluğunu ve stabilitesini korur.

• 7. 17 Dip Anahtarı Ayarı
  • Kabuktaki dip swich tasarımı, döngü dedektörünün ayarını daha kolay ve net hale getirir; bu da kullanıcılar için oldukça kullanıcı dostudur. Kullanıcılar önce tüm fonksiyonları ayarlayabilir ve ardından döngü dedektörünü kurabilir.

• 8. Çift Kanallar Birlikte veya Bağımsız Olarak Çalışır
  • Çift kanallı döngü dedektörü, iki tek kanallı versiyon olarak kullanılabilir, iki bağımsız algılama kanalını destekler.
  • Aynı zamanda birden fazla çevrimin eş zamanlı olarak izlenmesine de olanak sağlayan çevrim dedektörü, tek kanallı uygulamalarda yön tanıma özelliğine sahiptir. Araç algılamanın esnekliğini ve doğruluğunu artırır.

• 9. Çapraz karışma girişimi.
  • Dip Anahtarı aracılığıyla, döngü dedektörünün frekansı, iki döngü bobininin çok yakın kurulumundan kaynaklanan karışma girişimini önlemek için ayarlanabilir.





---



Bağlantılar







Çalışma Modları

LD-200 serisi dedektör aşağıdaki modlardan herhangi biri için yapılandırılabilir:

Varlık Modu	Darbe Modu
AB Logic Varlık Modu (Bariyer Çalışması)	AB Lojik Darbe Modu (Sayma Mantığı)



Gösterir ve Değiştir

❀Güç Ledi: KIRMIZI Güç LED'i “Güç AÇIK” durumunu gösterir

• CH1 Algılama Ledi:Sürekli Yanıyor: Araç algılamayı gösterir.

• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki büküm sayısının yeterli olmadığını gösterir.

• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla bükülme olduğunu gösterir.

• CH2 Algılama Ledi:Sürekli Yanıyor: Araç algılamayı gösterir.

• Yavaş Yanıp Sönüyor: Döngünün kısa devre olduğunu veya döngüden sonraki büküm sayısının yeterli olmadığını gösterir.

• Hızlı Yanıp Sönüyor: Döngünün açık devre olduğunu veya döngüden sonra çok fazla bükülme olduğunu gösterir.



❀Hassasiyet Seçimi

• Döngünün hassasiyeti ve frekansı 7 yollu dip anahtarı ve 10 yollu dip anahtarı ayarı ile ayarlanabilir.

• Kullanıcı dip anahtarının ayarını aşağıdaki gibi farklı modlara değiştirerek 8 farklı ayar seçebilir.dip-switch ayar tabloları aşağıdadır. CH1 hassasiyet seçimi için dip anahtarı 6, 7 ve 8; 0,8 en az hassas ve 0,015 en hassastır.

• CH2 duyarlılığı seçimi için dip anahtarı 3, 4 ve 5; 0,8 en az duyarlı ve 0,015 en duyarlıdır.







❀Switch1=S1:Kanal 1 Döngü Fonksiyon Seçimi (10 Yollu Dip Switch)

• (Anahtar 1)DIP1 & DIP2 Her İki Römork (Her İki Kanal) İçin Özel Hassasiyet Artırımı











• (Anahtar1=S1)D3,D4,D5 ve(Anahtar2=S2)D1,D2 Özel Fonksiyonların Ayarlanması(Mod1,2,3 Yön)Tespit. Mod4,5,6 Normal mod, iki döngü algılaması ayrılmıştır.)







• (Anahtar1=S1)D6 & D7 & D8 ve (Anahtar2=S2)D3 & D4 & D5 Ayarı CH1 ve CH2 Hassasiyet Seçimi.(Sekiz Seviye Seçeneği)







• (Anahtar1=S1)D9 & D10 ve (Anahtar2=S2)D6,D7 Ayar Frekansı (20 K - 100 KHz).

Sıfırlama Düğmesi: Lütfen unutmayın: Dip anahtarlarında her ayar değişikliği yapıldığında LD-200'ün sıfırlanması gerekir.







Döngü Kurulumu

Döngüler, yol yüzeyiyle harmanlamak için "hızlı sertleşen" siyah epoksi bileşiği veya sıcak bitümlü mastik kullanılarak kapatılır.



Kurulum sırasında lütfen ürünün fişini ve prizini dikey yönde tutun.







Sorun giderme







---



Ürün Serisi

LD-100	LD-102	LD-200	LD-202	JTHT-11
Tek Kanal 100-240VAC	Tek Kanal 12-24 VAC/DC	Çift Kanal 100-240VAC	Çift Kanal 12-24VAV/DC	Döngü kablosu 305 m Teflon bobin
LCR-MT
Multimetre





---
