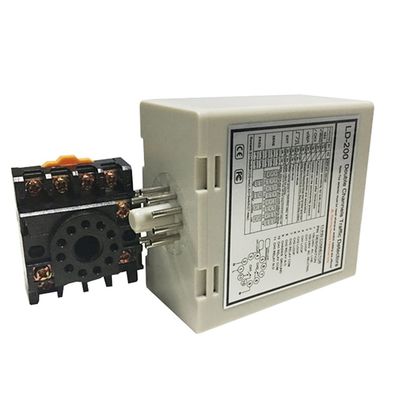

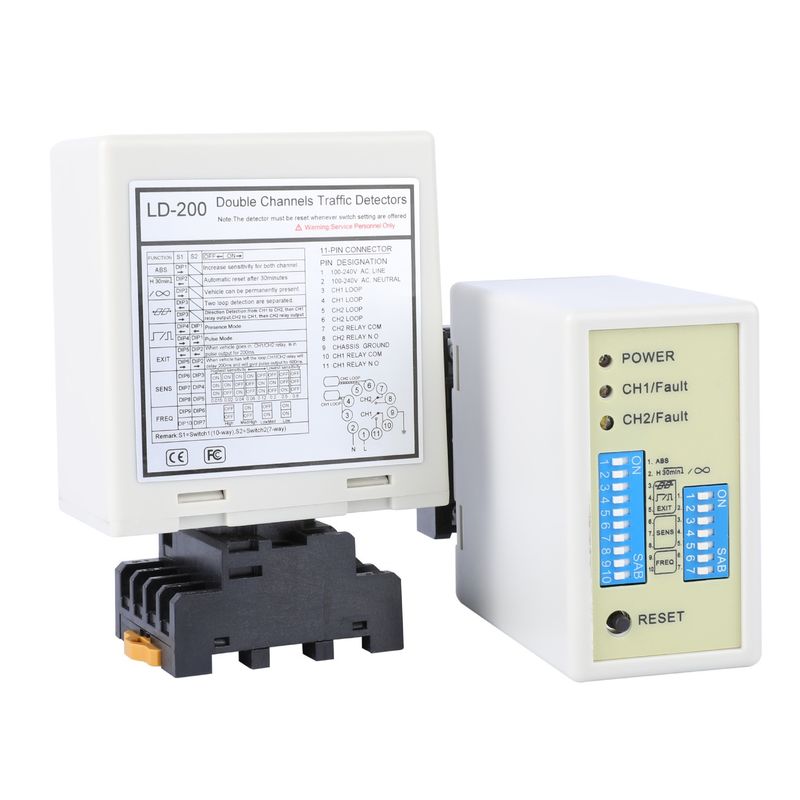

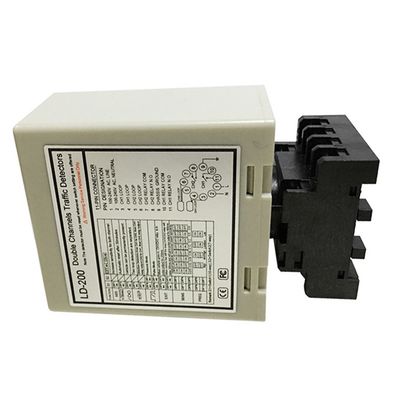

Çift Döngü Araç Detektörü. Geliştirilmiş Güvenlik & Anti-Crosstalk Müdahale & Yön Tanımı.

Özellik

• 115-2000 μh algılama aralığı
  • Döngü dedektörü, 15 μH'den 2000 μH'ye kadar geniş bir algılama aralığını destekler ve farklı trafik algılama senaryolarında çok yönlü bir uygulama için çeşitli döngü boyutlarına ve yapılandırmalara ev sahipliği yapar.
  • Geniş algılama aralığı, döngü algılayıcımızın tüm araçları, motosikletleri, arabaları, ultra uzun kamyonları, otobüsleri vb.

• 2- Kompakt tarafta.
  • Kompakt ve iyi tasarlanmış ev, endüstrinin özellik ve işlevsellik için tüm gereksinimlerini birleştirerek, bu dedektörün mevcut herhangi bir trafik algılama sistemine dahil edilmesini sağlar.

• 3Tanılama yetenekleri ve LED göstergesi
  • Kapsamlı teşhis yetenekleri, döngü ve kurulum sorunlarının doğru teşhisini ve LED durumundan gösterilmesini sağlar, böylece optimal performans sağlar ve duraklama süresini azaltır.

• 4. Seçilebilir Varlık Zamanı
  • Bulunma rölesinin çıkışı, bir araç döngüde kalırken, bir algılama çıkışını sabit bir zamana (30 dakikadan fazla) sınırlamak için seçilebilir ve trafik yönetiminde esneklik sağlanır.

• 5Otomatik Duyarlılık Artırma (ASB)
  • Bu özellik, büyük kamyon-rezervatif kombinasyonlarını ve yüksek yataklı araçları, otomatik olarak hassasiyeti araç tespit edildiğinde maksimum seviyeye yükselterek, doğru tanımlamayı sağlayarak güvenilir bir şekilde tespit eder.

• 6Otomatik Çevre Sürüklenme tazminatı
  • Loop detektörleri (veya diğer sensörler) çevre koşullarındaki değişikliklere otomatik olarak ayarlanır ve kalibre edilir.değişen hava koşullarına ve çevresel faktörlere rağmen algılama doğruluğunu ve istikrarını korumak.

• 7. 17 Dip düğmesi ayarları
  • Kabuk üzerindeki daldırma anahtarı tasarımı, döngü dedektörünün ayarlanmasını daha kolay ve daha net hale getirir, bu da kullanıcılar için çok kullanışlıdır.Kullanıcılar önce tüm fonksiyonları ayarlayabilir ve sonra döngü dedektörünü yükleyebilir.

• 8Çift Kanal İşbirliği Ya da Bağımsızlık
  • Çift kanallı döngü dedektörü iki tek kanal versiyonu olarak kullanılabilir, iki bağımsız algılama kanalını destekler.
  • Aynı zamanda birden fazla döngünün eşzamanlı izlenmesini sağlayan döngü dedektörü, tek kanal uygulamalarında yönü tanıyabilir.Araç tespitinin esnekliğini ve doğruluğunu artırmak.

• 9- Antisalfon müdahalesi.
  • Dip Switch aracılığıyla, iki döngü sargılarının çok yakın yerleştirilmesinden kaynaklanan çapraz konuşma müdahalelerini önlemek için döngü dedektörünün frekansı ayarlanabilir.





---



Bağlantılar







Çalışma Modları

LD-200 serisi dedektörü aşağıdaki modlardan herhangi biri için yapılandırılabilir:

Varlık Modu	Nabız Modu
AB Mantıksal Varlık Modu (Barrier Operasyonu)	AB Mantıksal Darbe Modu (Sayım Mantığı)



İşaretler ve Değiştirme

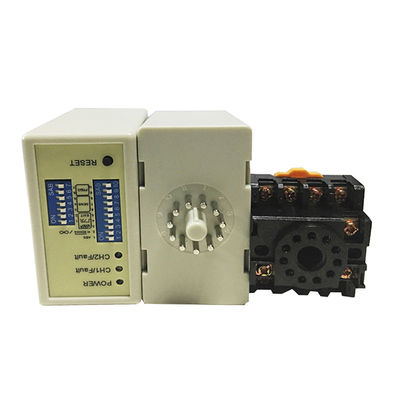

Güçlü LED: Kırmızı Güçlü LED gösterir

• CH1 Bulma LED: Sürekli Açık: Aracın tespit edildiğini gösterir.

• Yavaşça yanıp sönenler: Döngünün kısa devreye girdiğini veya döngüden sonraki dönüşlerin sayısının yeterli olmadığını gösterir.

• Hızlı yanıp sönen: Döngünün açık devre olduğunu veya döngüden sonra çok fazla dönüş olduğunu gösterir.

• CH2 Bulma LED: Sürekli Açık: Aracın tespit edildiğini gösterir.

• Yavaşça yanıp sönenler: Döngünün kısa devreye girdiğini veya döngüden sonraki dönüşlerin sayısının yeterli olmadığını gösterir.

• Hızlı yanıp sönen: Döngünün açık devre olduğunu veya döngüden sonra çok fazla dönüş olduğunu gösterir.



¢Hassaslık Seçimi

• Döngünün hassasiyeti ve frekansı 7 yönlü dip anahtarı ve 10 yönlü dip anahtarı ayarlaması ile ayarlanabilir.

• Kullanıcı, dip anahtarının ayarlarını farklı modlara değiştirerek 8 farklı ayar seçebilir.CH1 hassasiyet seçimi için 6, 7 ve 8 dip anahtarları, en az hassas olan 0.8 ve en hassas olan 0.015.

• CH2 hassasiyet seçimi için 3, 4 ve 5 dip düğmesi, en az hassas olan 0.8 ve en hassas olan 0.015.







S1 Kanal 1 Loop Fonksiyon Seçimi (10 Way Dip Switch)

• (Switch 1) DIP1 & DIP2 Her iki römork için özel hassasiyet artışı (her iki kanal)











• (Konuşturma1=S1) D3,D4,D5 ve(Konuşturma2=S2) D1,D2 Özel İşlevleri Ayarlama(Mod1,2,3 YönBulma, 4. mod.5,6 Normal modda, iki döngü algısı ayrılmıştır.)







• (Konuşturma1=S1) D6 & D7 & D8 ve (Konuşturma2=S2) D3 & D4 & D5 CH1 ve CH2 Duyarlılık Seçimi Ayarlama.(Sekiz Seviye Seçenekleri)







• (Switch1=S1) D9 & D10 ve (Switch2=S2) D6,D7 Düzenleme Frekansı (20 K ile 100 KHz arasında).

Tekrar ayarlama düğmesi: Lütfen dikkat: LD-200 dip düğmelerinde ayar değişikliği yapıldığında her seferinde yeniden ayarlanmalıdır.







Döngü Kurulumu

Döngüler, yol yüzeyine karışmak için “hızlı çözünen” siyah epoksi bileşik veya sıcak bitüm mastik kullanılarak mühürlenir.



Kurulum sırasında, lütfen ürün fişi ve soketi dikey yönde tutun







Sorun giderme







---



Ürün Serisi

LD-100	LD-102	LD-200	LD-202	JTHT-11
Tek Kanal 100-240 V AC	Tek Kanal 12-24 V AC/DC	Çift Kanal 100-240 V AC	Çift Kanal 12-24 V AV/DC	Döngü kablosu 305 m Teflon sarmal
