1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar

Marka Adı:	JUTAI
Model Numarası:	BRDC-110
Adedi:	Örnek için 1-10 Adet Destek
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	1 set 1 çizgi film
Ödeme Şartları:	L/C, T/T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen Çin

Sertifika:

CE, FCC

belge:

Kapı Boom Bariyeri

güç kaynağı:

24V / 10A

Motor:

24 V DC Fırçasız motor

Çıktı Gücü:

100W - 120W

Giriş gerilimi:

DC 24 V

Anma akımı:

5 bir

Belirli Hız:

1500 dev/dak

Puanlanmıs tork:

0,64 deniz mili

Manyetik Polarite:

5 çift direk

Sıcaklık artışı:

Elektriksel Yalıtım Direnci:

≥100 megohm

Yalıtım sınıfı:

Koruma sınıfı:

İletim Verimliliği:

Çıkış Şaft Hızı:

10 dev/dak

Titreşim:

≤58dB

Mil çıkış torku:

120 N.m

Kaldırma ve indirme süresi:

3.5 S - 6.0 S

Yetenek temini:

AYLIK 1000 TAKIM

Vurgulamak:

1500 r/min Kapı Boom Barrier

Otomatik algılama erişim kontrolü patlama kapıları

Otomatik algılama engelli patlama kapısı

Ürün Tanımı

Ucuz düşük gerilimli DC bariyer kapıları: Etkili erişim kontrolü Kolay kurulum ve bakım

Araç erişim yönetimi için bir çözüm olarak, BRDC-110 DC yol kapıları otoparklarda, mahallelerde, endüstriyel parklarda ve diğer yerlerde yaygın olarak kullanılmaktadır.Güvenilirlik ve otomasyon özellikleri onu modern trafik yönetimi sistemlerinin önemli bir parçası haline getiriyor.

BRDC-110 DC yol kapıları, çeşitli kontrol yöntemleri yoluyla otomatik yönetimi gerçekleştirebilir:

Uzaktan kumanda: uzaktan kumanda aracılığıyla kumandayı değiştirin, uzaktan çalıştırmak için uygundur.
Otomatik algılama: Araç sensörleri (infra-kırmızı, yer sensörleri vb.) ile algılanınca otomatik olarak kapıyı açar.
Plaka tanımı: Araçların plakası bilgilerini tanıyarak otomatik olarak kapıyı açar.

Ürün Boyutu

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 1

Kontrol paneli kablolama şeması

Not: BVR kablosunu kullanmak en iyisidir, ağ kablosunu kullanmayın

Sol ve Sağ Bölünmüş Kablolama Çizelgesi

Engelin sol ve sağ bölünmüş kablolama şeması

Ortak katod ve trafik anodunun bağlantı yöntemiIşık

Şekil 2 Ortak katot veTrafik ışığının ortak anodu

Hareket özellikleri

Ürün Performansı Özellikleri

Hareket yan montaj türü, kolay montaj ve kompakt yapıyı benimsiyor.
Hareketin ana vücudu alüminyum alaşımından yapılmıştır, güvenilir birmekanik dayanıklılık, güzel görünüm, kesin boyut ve iyi ısı dağılımı.
Hareket, vites azaltma aktarımını, yüksek aktarım verimliliğini, küçük güç kaybını benimsiyor; vitesMalzeme SCM421, karbürleme ısı işleme süreci, hassas öğütme işleme, aşınma karşıtı, darbe direnci, hizmet ömrü solucan dişli aktarım yapısını çok aşar.
Hareket büyük çıkış tork ve küçük boyutlu, DC fırçasız motor benimser ve hız ayarlanabilirKontrolörden keyfi olarak geçebilir ve yavaşlama tamponu direği yere düşürüp kaldırırken gerçekleştirilebilir, böylece kapı direği sorunsuz bir şekilde yerleştirilebilir.
Motor, sızıntıdan kaynaklanan elektrik çarpması kazasını önleyen DC24V güvenlik voltajı benimsiyor veKişisel güvenlik için daha fazla koruma.

İç Boyutlar

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 5

Hareket Çizelgesi

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 6

Motor Kurşun Tel Tanımı

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 7

Çalışma ortamı

Sıcaklık aralığı: -30°C ~ +60°C
Nemlilik: % 90 veya daha az (Kondansiyon yok)
Yükseklik: 1000M'den aşağı

Depolama ortamı

Hareket kuru ve havalandırılmış bir depoda ve depoda uygun sıcaklıkta depolanmalıdırDepoda uygun sıcaklık 5°C~35°C aralığında tutulmalı, göreceli nem 65°C'den fazla olmamalı,ve zararlı gazlar, buharların ve tozların içeri girmesini önlemek gerekir.

Uygulama Süresi

Hareketin normal kapı uzunluğu ve hızı aralığında ≥ 5 milyon döngü çalışma ömrü vardır.

Kapı direği montaj plaka-sekizgen direği

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 8

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 9

Bariyer Komisyonlama Adımları

Adım 1: Çubukla Yayı Eşleştirin

Kapı kaldıracı yaklaşık 45 derece durun ve kaldıraç yavaşça düşecek veya kapıyı açacak mı kontrol edin (eğerkapı açılırsa, yay gerilimi çok büyük olduğunu açıklayın (kaynak gerilimi biraz daha büyükse çubuğun frenini yavaşça açmasına izin verilir).Çubuk düşerse, yeterli yay gerilimini gösterir).

Adım 2: Kendiliğinden İnceleme Sınırı, Trafik Kapısının Değişimi Öğrenme

Kontrolörün normal başlangıcı "00:00" ve "e-00" alternatif olarak görüntülenir."yakın / yukarı dön" 2 saniye boyunca, ve ray kapısı kapama yönünde çalışır. Kontrolör "0 0 0 0" görüntülemek için soldan sağa kaydırır ve zümren ritmik bir şekilde ses çıkarır.Motor kapanma sınırına kadar çalışırkenKontrol cihazı statik "0 0 0 0" gösterir ve zümre çalmayı bırakır.
Kapatma kendi kendine test tamamlandıktan sonra, basın ve 2 saniye boyunca kontrolör "açık / aşağı" tutun veİz kapısı açılış yönünde çalışır. Kontrolör "0 0 0 0" görüntülemek için soldan sağa kaydırır ve zümren ritmik bir şekilde ses çıkarır. Motor açılış sınırına kadar çalışırken,Kontrol cihazı uzun süre zırlamada.Bu noktada, açılış kendiliğinden test tamamlanmıştır ve geçit normal çalışabilir.

Adım 3: Kapı kolu yatay ve dikey konumunu ayarlayın

direği pozisyonuna sürüş sonrası 90 dereceyi aşar (büyük ölçekte P-9 parametre ayar);kutup 90 dereceden az ((P-9 parametresini azaltın).
direğin yatay konumdan daha yüksek olduğu konuma yakın (P-6 parametresi azaltılır);direği seviye pozisyonun altında (P-6 artışı).

Not: 1. Judge whether the horizontal position of the fence pole and the advertising gate is in place (the pole contacts the ground motor will stop immediately (if the motor is still rotating after it is in placeincrease the P-6 parameter until the motor does not rotate after the pole reaches the ground.

Parametreleri düzelttikten sonra, pozisyon değişimini görmek için anahtarı çalıştırmak gerekir.

Anahtar Operasyon

Kontrolör dört tuşa sahiptir, yani "on / down", "return / stop", "set / save" ve "off / up".Bu dört tuşla ana panelin parametrelerini ayarlayabilirsiniz.

Kısayol Anahtar İşlemi

Yazılım görüntülemek için motor kablosunu yerleştirmeden modda bir kez "on / aşağı" düğmesine basınSürüm numarası; yazılım tarihini göstermek için "off / up" tuşuna bir kez basın.
Normal çalışma modunda, dijital tüp görüntü zaman sayfası altında, kısa basın "set / save" bir kez görüntülemek içinMevcut değeri, salon değişim oranını görüntülemek için ikinci kez kısa basın "set / save",ve kontrolörün iç voltaj değerini göstermek için üçüncü kez "set / save" kısa basın; Dördüncü kez güç kaynağı voltaj değerini göstermek için kısa basın "set / save";

Ana fonksiyon açıklaması

Ayar / kaydet tuş: ayar durumunu girin ve ayar değerini kaydetin.
Açma / indirme tuşu: normal çalışma durumunda kapıyı açmak için bu tuşa basın.Bu tuşla menü öğelerini ekleyebilir veya ayar değerini yukarı ayarlayabilirsiniz. Parametreler ayar durumunda, her seferinde bir tane eklemek için kısa basın. Maksimum değere ulaşana kadar sürekli basın ve tutun,ve sonra minimum değerinden ekleyin.
Açma / açma tuş: normal çalışma durumunda kapıyı kapatmak için bu tuşa basın.Bu tuşla menü öğelerini azaltabilir veya ayar değerini aşağıya ayarlayabilirsiniz.En düşük değere sürekli düşmek için uzun basın ve daha sonra maksimum değere düşmek.
Geri dönüş / durma tuşu: normal çalışma durumunda, fren durdurmak için bu tuşa basın.ayar durumuna veya önceki menüye geri dönmeye.

Parametreler Menüsü

Uygulama talimatları

3 saniye boyunca uzun basarak parametre ayar durumuna girebilirsiniz "set / kaydet" düğmesine ve LED"P-X" görüntüleyecektir. Menü öğelerini kısa veya uzun süre için "on / down" ve "off / up" iki düğmesine basarak seçin. Bir seferde bir öğeyi artırmak veya azaltmak için kısa basın,ve sürekli artırmak veya azaltmak için uzun basın. Belirtilen öğenin ayarına girmek için tekrar "set / save" tuşuna ve ayardan çıkmak için "return / stop" tuşuna basın. Belirtilen parametreleri ayarladıktan sonra,onaylamak için "set / save" tuşuna basmalısınız. "Dönüş / durma" tuşuna basarak ayarlanan parametreler etkisiz hale gelecektir. Eğer 45 saniye içinde bir tuş yoksa, kontrol panelindeki zümre uzun süre seslenecektir,ayar durumundan çıkıp normal çalışma durumuna dön..

Parametre komutu değeri tablosu

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 10

Tüm açıları içeren yerler için, kapanma pozisyonu 0 derece.
Güç kaynağı voltajı çok büyük (> 27V) veya çok küçük (< 18V) olduğunda, denetleyici otomatik olarakkorumak ve alarm vermek. Kontrol cihazı korunduğunda motor, ışık kutusu, toprak sensörü ve diğer ekipmanlar çalışmayacak.

Uzaktan kumanda fonksiyonu

Uzaktan kumanda eşleştirme: uzun basın kumanda "set / save" üç saniye, P-F öğesini bulun ve basın"set/save" tekrar "000" görüntülemek için. Bu zamanda, uzaktan kumanda herhangi bir tuşa basın. Bu zamanda, kontrolör uzun bir ses çıkardıktan sonra, ekran P-F değişir,Uzak kumanda ile başarılı bir şekilde eşleştiğini gösterir..
Uzaktan kumanda temizle: uzun basın "set / kaydet" ana panoda üç saniye için, P-F öğesini bulun,"000" göstermek için tekrar "set/save" tuşuna basın, değeri 253'e ayarlayın ve tekrar "set/save" tuşuna basın.Ve tüm uzaktan kumandalar temizlenecek..
Filo modu: uzun basın "set / save" kontrolörde üç saniye, öğe p-8 bulmak, ve sonra basın "set / save"göstermek için "0", değeri 4'e ayarlayın ve ardından menüden çıkmak için "set / save" tuşuna basın. Yol kapısı yerinde açıldıktan sonra, uzaktan kumandalama durdurma düğmesine 2 saniyeden fazla basın.ve filonun moduna başlayacak.Flot modunu kapatmak için, sadece uzaktan kumanda düğmesine basın.

Parametreler aktarımı adımları

Adım 1: Şablonu Düzenle
Adım 2: Şablonu yeni denetleyiciyle bağlayın
Adım 3: Yeni denetleyiciyi güçlendir
Adım 4: Şablonun "aşağı" düğmesine uzun basın ve yeni denetleyici üzerinde görüntülenen "s -- s" i işaretleyin.O zaman parametre aktarımı başarılı oldu.

Genel Sorunlar ve Çözümler

Kendini denetleme başarılı değil, ve geçit normal çalışmıyor

Çözüm: P-D motorun sol-sağ dönme modunun mevcut motorla eşleşip eşleşmediğini kontrol edin (Parametreleri değiştirdikten sonra kontrol cihazını yeniden çalıştırıp tekrar kendi kendini test edebilirsiniz. Lütfen ray kapısının kendi kendini test etmesinin normal olup olmadığını görmek için "Bölüm 1, Alt Bölüm 6, Adım 2" 'e bakın)

Kapı çubuğunun dikey veya yatay konumu yerinde değil

Çözüm: denetleyici menüsünün P-9 veya P-6 parametrelerini ayarlayın (menü fonksiyonları için parametreler tablosuna bakın)

Kapının gerçekten yerinde olup olmadığını nasıl doğru bir şekilde değerlendirilir

Kontrolörün P-18 parametresini 1'e ayarlayın.Yerinde açılmış / kapatılmış

Motorun kapı kolu yerindeyken durup durmadığına dikkat edin, bu da yerinde olduğu anlamına gelir.Kapı kolu yerinde ve motor hala çalışıyorsa, P-6 veya P-9 parametrelerini değiştirmek gerekir.

Açma ve kapatma sürecinde, nixie tüp dinamik bir "1" ekranı olacaktır.Zaman arayüzüne dönerse, yerinde olduğunu gösterir.

Direnç durumunda sıçrama fonksiyonunun arızası

Çözüm: A. P-C parametresi direnci geri dönüşü açıyor olup olmadığını kontrol edin (kontrolör parametresi100'den büyük, direnç geri dönüşü fonksiyonu başarısız olur)

Normal çalışma sırasında kapı aniden ters yönde çalışır

Çözüm: P-C sıçrama fonksiyonu parametresi değerini artırmak

Kapı neredeyse yerindeyken tekrar açıldı.

Çözüm: Yerinde P-3'ün istikrar değerini artırmak

Hata Kodları ve Çözümleri

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 11

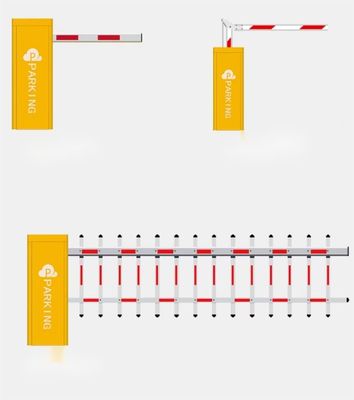

BR-110	BR-110F	BR-110BY	BR-110L	BR-110H
Düz kol versiyonu Kaldırma süresi: 3s 6s	Yüksek hızlı sürüm Kaldırma süresi 1.5s	LED light versiyonu Kaldırma süresi: 3s 6s	90° Katlanabilir kol versiyonu Kaldırma süresi: 3s 6s	180° Katlanabilir kol versiyonu Kaldırma süresi: 3s 6s
BR-121	BRDC-110	BDC-1	BRC-433R	BRC-443T
Çit kol versiyonu Kaldırma süresi: 6 saniye	DC güç tasarrufu sürümü Kaldırma süresi: 1.2-5 saniye

Etiketler:

Güvenlik Bariyeri Kapısı

Otomatik Park Engelli Kapısı

Ağır görevli bariyer kapısı

Ürün ayrıntıları

Evde > Ürünler >

Kapı Boom Bariyeri

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar

Tüm Kategori

Araç Loop Detektörü

Endüstriyel kapı sensörü

Kızılötesi Işık Perde

Wifi Kapı Erişim Kontrol Sistemi

Park Yönetim Sistemi

Kapı Boom Bariyeri

Bariyer Radar Dedektörü

Kızılötesi Fotocell Sensörü

mikrodalga hareket sensörü

Trafik Işığı Trafik Sinyali

Butona basınız

Sürgülü kapı motoru

Uzak menzilli okuyucu

Düşük frekanslı okuyucu 125K

Mifare RFID Okuyucu 13.56 MHZ

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar

Marka Adı:	JUTAI
Model Numarası:	BRDC-110
Adedi:	Örnek için 1-10 Adet Destek
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	1 set 1 çizgi film
Ödeme Şartları:	L/C, T/T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen Çin

Marka adı:

JUTAI

Sertifika:

CE, FCC

Model numarası:

BRDC-110

belge:

BRDC-110.pdf

Adı:

Kapı Boom Bariyeri

güç kaynağı:

24V / 10A

Motor:

24 V DC Fırçasız motor

Çıktı Gücü:

100W - 120W

Giriş gerilimi:

DC 24 V

Anma akımı:

5 bir

Belirli Hız:

1500 dev/dak

Puanlanmıs tork:

0,64 deniz mili

Manyetik Polarite:

5 çift direk

Sıcaklık artışı:

≤45K

Elektriksel Yalıtım Direnci:

≥100 megohm

Yalıtım sınıfı:

Koruma sınıfı:

lp44

İletim Verimliliği:

0.9

Çıkış Şaft Hızı:

10 dev/dak

Titreşim:

≤58dB

Mil çıkış torku:

120 N.m

Kaldırma ve indirme süresi:

3.5 S - 6.0 S

Min sipariş miktarı:

Örnek için 1-10 Adet Destek

Fiyat:

Pazarlık edilebilir

Ambalaj bilgileri:

1 set 1 çizgi film

Teslim süresi:

5-8 iş günü

Ödeme koşulları:

L/C, T/T, Western Union

Yetenek temini:

AYLIK 1000 TAKIM

Vurgulamak:

1500 r/min Kapı Boom Barrier

Otomatik algılama erişim kontrolü patlama kapıları

Otomatik algılama engelli patlama kapısı

Ürün Tanımı

Ucuz düşük gerilimli DC bariyer kapıları: Etkili erişim kontrolü Kolay kurulum ve bakım

BRDC-110 DC yol kapıları, çeşitli kontrol yöntemleri yoluyla otomatik yönetimi gerçekleştirebilir:

Uzaktan kumanda: uzaktan kumanda aracılığıyla kumandayı değiştirin, uzaktan çalıştırmak için uygundur.
Otomatik algılama: Araç sensörleri (infra-kırmızı, yer sensörleri vb.) ile algılanınca otomatik olarak kapıyı açar.
Plaka tanımı: Araçların plakası bilgilerini tanıyarak otomatik olarak kapıyı açar.

Ürün Boyutu

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 1

Kontrol paneli kablolama şeması

Not: BVR kablosunu kullanmak en iyisidir, ağ kablosunu kullanmayın

Sol ve Sağ Bölünmüş Kablolama Çizelgesi

Engelin sol ve sağ bölünmüş kablolama şeması

Ortak katod ve trafik anodunun bağlantı yöntemiIşık

Şekil 2 Ortak katot veTrafik ışığının ortak anodu

Hareket özellikleri

Ürün Performansı Özellikleri

Hareket yan montaj türü, kolay montaj ve kompakt yapıyı benimsiyor.
Hareketin ana vücudu alüminyum alaşımından yapılmıştır, güvenilir birmekanik dayanıklılık, güzel görünüm, kesin boyut ve iyi ısı dağılımı.
Hareket, vites azaltma aktarımını, yüksek aktarım verimliliğini, küçük güç kaybını benimsiyor; vitesMalzeme SCM421, karbürleme ısı işleme süreci, hassas öğütme işleme, aşınma karşıtı, darbe direnci, hizmet ömrü solucan dişli aktarım yapısını çok aşar.
Hareket büyük çıkış tork ve küçük boyutlu, DC fırçasız motor benimser ve hız ayarlanabilirKontrolörden keyfi olarak geçebilir ve yavaşlama tamponu direği yere düşürüp kaldırırken gerçekleştirilebilir, böylece kapı direği sorunsuz bir şekilde yerleştirilebilir.
Motor, sızıntıdan kaynaklanan elektrik çarpması kazasını önleyen DC24V güvenlik voltajı benimsiyor veKişisel güvenlik için daha fazla koruma.

İç Boyutlar

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 5

Hareket Çizelgesi

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 6

Motor Kurşun Tel Tanımı

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 7

Çalışma ortamı

Sıcaklık aralığı: -30°C ~ +60°C
Nemlilik: % 90 veya daha az (Kondansiyon yok)
Yükseklik: 1000M'den aşağı

Depolama ortamı

Uygulama Süresi

Hareketin normal kapı uzunluğu ve hızı aralığında ≥ 5 milyon döngü çalışma ömrü vardır.

Kapı direği montaj plaka-sekizgen direği

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 8

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 9

Bariyer Komisyonlama Adımları

Adım 1: Çubukla Yayı Eşleştirin

Adım 2: Kendiliğinden İnceleme Sınırı, Trafik Kapısının Değişimi Öğrenme

Kontrolörün normal başlangıcı "00:00" ve "e-00" alternatif olarak görüntülenir."yakın / yukarı dön" 2 saniye boyunca, ve ray kapısı kapama yönünde çalışır. Kontrolör "0 0 0 0" görüntülemek için soldan sağa kaydırır ve zümren ritmik bir şekilde ses çıkarır.Motor kapanma sınırına kadar çalışırkenKontrol cihazı statik "0 0 0 0" gösterir ve zümre çalmayı bırakır.
Kapatma kendi kendine test tamamlandıktan sonra, basın ve 2 saniye boyunca kontrolör "açık / aşağı" tutun veİz kapısı açılış yönünde çalışır. Kontrolör "0 0 0 0" görüntülemek için soldan sağa kaydırır ve zümren ritmik bir şekilde ses çıkarır. Motor açılış sınırına kadar çalışırken,Kontrol cihazı uzun süre zırlamada.Bu noktada, açılış kendiliğinden test tamamlanmıştır ve geçit normal çalışabilir.

Adım 3: Kapı kolu yatay ve dikey konumunu ayarlayın

direği pozisyonuna sürüş sonrası 90 dereceyi aşar (büyük ölçekte P-9 parametre ayar);kutup 90 dereceden az ((P-9 parametresini azaltın).
direğin yatay konumdan daha yüksek olduğu konuma yakın (P-6 parametresi azaltılır);direği seviye pozisyonun altında (P-6 artışı).

Parametreleri düzelttikten sonra, pozisyon değişimini görmek için anahtarı çalıştırmak gerekir.

Anahtar Operasyon

Kontrolör dört tuşa sahiptir, yani "on / down", "return / stop", "set / save" ve "off / up".Bu dört tuşla ana panelin parametrelerini ayarlayabilirsiniz.

Kısayol Anahtar İşlemi

Yazılım görüntülemek için motor kablosunu yerleştirmeden modda bir kez "on / aşağı" düğmesine basınSürüm numarası; yazılım tarihini göstermek için "off / up" tuşuna bir kez basın.
Normal çalışma modunda, dijital tüp görüntü zaman sayfası altında, kısa basın "set / save" bir kez görüntülemek içinMevcut değeri, salon değişim oranını görüntülemek için ikinci kez kısa basın "set / save",ve kontrolörün iç voltaj değerini göstermek için üçüncü kez "set / save" kısa basın; Dördüncü kez güç kaynağı voltaj değerini göstermek için kısa basın "set / save";

Ana fonksiyon açıklaması

Ayar / kaydet tuş: ayar durumunu girin ve ayar değerini kaydetin.
Açma / indirme tuşu: normal çalışma durumunda kapıyı açmak için bu tuşa basın.Bu tuşla menü öğelerini ekleyebilir veya ayar değerini yukarı ayarlayabilirsiniz. Parametreler ayar durumunda, her seferinde bir tane eklemek için kısa basın. Maksimum değere ulaşana kadar sürekli basın ve tutun,ve sonra minimum değerinden ekleyin.
Açma / açma tuş: normal çalışma durumunda kapıyı kapatmak için bu tuşa basın.Bu tuşla menü öğelerini azaltabilir veya ayar değerini aşağıya ayarlayabilirsiniz.En düşük değere sürekli düşmek için uzun basın ve daha sonra maksimum değere düşmek.
Geri dönüş / durma tuşu: normal çalışma durumunda, fren durdurmak için bu tuşa basın.ayar durumuna veya önceki menüye geri dönmeye.

Parametreler Menüsü

Uygulama talimatları

Parametre komutu değeri tablosu

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 10

Tüm açıları içeren yerler için, kapanma pozisyonu 0 derece.
Güç kaynağı voltajı çok büyük (> 27V) veya çok küçük (< 18V) olduğunda, denetleyici otomatik olarakkorumak ve alarm vermek. Kontrol cihazı korunduğunda motor, ışık kutusu, toprak sensörü ve diğer ekipmanlar çalışmayacak.

Uzaktan kumanda fonksiyonu

Uzaktan kumanda eşleştirme: uzun basın kumanda "set / save" üç saniye, P-F öğesini bulun ve basın"set/save" tekrar "000" görüntülemek için. Bu zamanda, uzaktan kumanda herhangi bir tuşa basın. Bu zamanda, kontrolör uzun bir ses çıkardıktan sonra, ekran P-F değişir,Uzak kumanda ile başarılı bir şekilde eşleştiğini gösterir..
Uzaktan kumanda temizle: uzun basın "set / kaydet" ana panoda üç saniye için, P-F öğesini bulun,"000" göstermek için tekrar "set/save" tuşuna basın, değeri 253'e ayarlayın ve tekrar "set/save" tuşuna basın.Ve tüm uzaktan kumandalar temizlenecek..
Filo modu: uzun basın "set / save" kontrolörde üç saniye, öğe p-8 bulmak, ve sonra basın "set / save"göstermek için "0", değeri 4'e ayarlayın ve ardından menüden çıkmak için "set / save" tuşuna basın. Yol kapısı yerinde açıldıktan sonra, uzaktan kumandalama durdurma düğmesine 2 saniyeden fazla basın.ve filonun moduna başlayacak.Flot modunu kapatmak için, sadece uzaktan kumanda düğmesine basın.

Parametreler aktarımı adımları

Adım 1: Şablonu Düzenle
Adım 2: Şablonu yeni denetleyiciyle bağlayın
Adım 3: Yeni denetleyiciyi güçlendir
Adım 4: Şablonun "aşağı" düğmesine uzun basın ve yeni denetleyici üzerinde görüntülenen "s -- s" i işaretleyin.O zaman parametre aktarımı başarılı oldu.

Genel Sorunlar ve Çözümler

Kendini denetleme başarılı değil, ve geçit normal çalışmıyor

Kapı çubuğunun dikey veya yatay konumu yerinde değil

Çözüm: denetleyici menüsünün P-9 veya P-6 parametrelerini ayarlayın (menü fonksiyonları için parametreler tablosuna bakın)

Kapının gerçekten yerinde olup olmadığını nasıl doğru bir şekilde değerlendirilir

Kontrolörün P-18 parametresini 1'e ayarlayın.Yerinde açılmış / kapatılmış

Açma ve kapatma sürecinde, nixie tüp dinamik bir "1" ekranı olacaktır.Zaman arayüzüne dönerse, yerinde olduğunu gösterir.

Direnç durumunda sıçrama fonksiyonunun arızası

Çözüm: A. P-C parametresi direnci geri dönüşü açıyor olup olmadığını kontrol edin (kontrolör parametresi100'den büyük, direnç geri dönüşü fonksiyonu başarısız olur)

Normal çalışma sırasında kapı aniden ters yönde çalışır

Çözüm: P-C sıçrama fonksiyonu parametresi değerini artırmak

Kapı neredeyse yerindeyken tekrar açıldı.

Çözüm: Yerinde P-3'ün istikrar değerini artırmak

Hata Kodları ve Çözümleri

1500r/min Kapı Boom Barrier Düşük Voltaj Otomatik Algılama Erişim Kontrolü Boom Kapılar 11

BR-110	BR-110F	BR-110BY	BR-110L	BR-110H

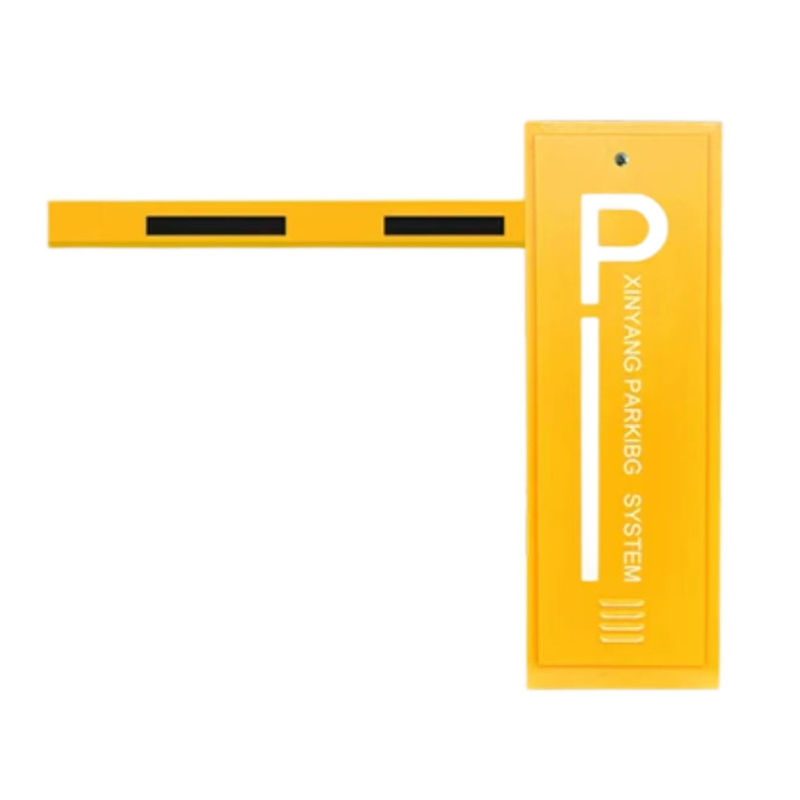

Düz kol versiyonu Kaldırma süresi: 3s 6s	Yüksek hızlı sürüm Kaldırma süresi 1.5s	LED light versiyonu Kaldırma süresi: 3s 6s	90° Katlanabilir kol versiyonu Kaldırma süresi: 3s 6s	180° Katlanabilir kol versiyonu Kaldırma süresi: 3s 6s
BR-121	BRDC-110	BDC-1	BRC-433R	BRC-443T
Çit kol versiyonu Kaldırma süresi: 6 saniye	DC güç tasarrufu sürümü Kaldırma süresi: 1.2-5 saniye

Etiketler:
