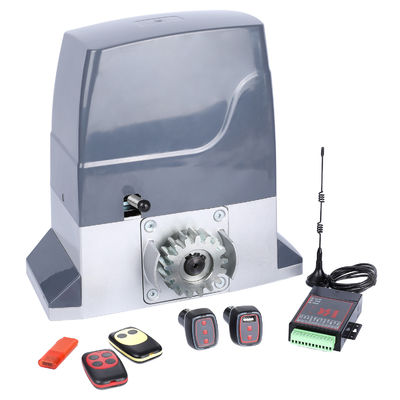

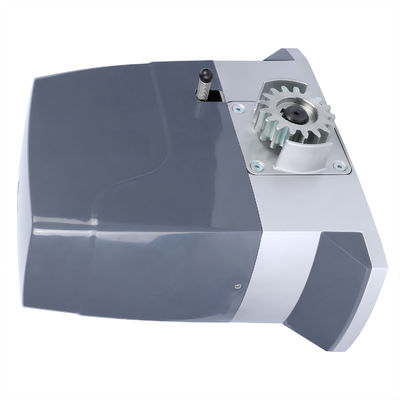

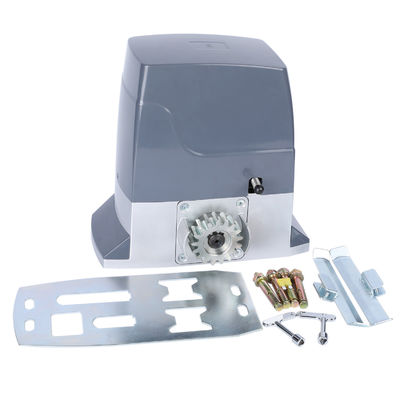

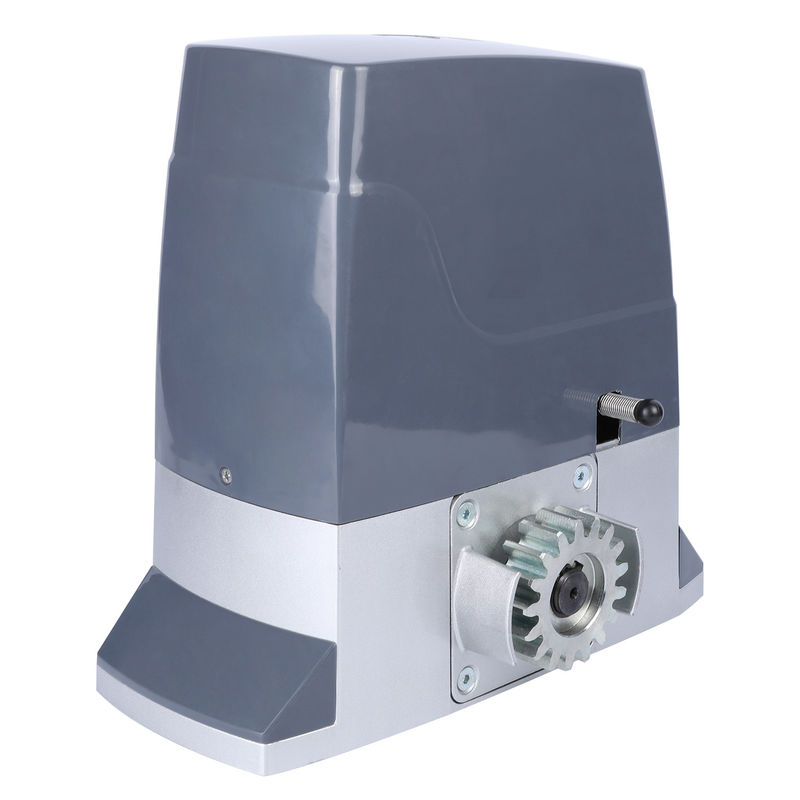

SDM-10R Uzaktan Kumandalı Otomatik Kayar Kapı Motoru Ağır Hizmet ve Hava Koşullarına Dayanıklı

SDM-10R Otomatik Kayar Kapı Motoru dayanıklılık ve verimlilik için tasarlanmıştır ve bu da onu hem konut hem de ticari mülkler için mükemmel bir çözüm haline getirir. Ağır hizmet tipi yapısıyla bu motor, zorlu hava koşullarına dayanacak şekilde tasarlanmıştır ve yıl boyunca güvenilir çalışma sağlar. Sağlam tasarımı, uzun kullanım ömrünü garanti ederek kapı otomasyonu ihtiyaçlarınız için gönül rahatlığı sağlar.

Kullanıcı dostu bir uzaktan kumandayla donatılmış SDM-10R, parmaklarınızın ucunda rahat erişim sağlar. İster elleriniz dolu olarak eve gelin, ister sadece mülkünüzün güvenliğini artırmak isteyin, bu motor zahmetsiz bir çalışma sağlar. Sorunsuz ve sessiz performansı onu her ortam için ideal bir seçim haline getirirken, acil durum serbest bırakma özelliği elektrik kesintileri sırasında ilave güvenlik ve erişilebilirlik sunar.

Kurulumu basittir ve SDM-10R çeşitli kapı boyutları ve ağırlıklarıyla uyumludur, bu da onu her türlü ayar için çok yönlü bir seçenek haline getirir. Mülkünüzü bu son teknoloji kayar kapı motoruyla yükseltin ve rahatlık, güvenlik ve dayanıklılığın mükemmel karışımının keyfini çıkarın.

Özellikler

1. Acele etmeyi önleyen tasarım.

Her enerji verildiğinde ilk çalıştırmada motor, limit dışına çıkmayı önlemek için süreç boyunca limit noktasına kadar yavaş çekimde çalışır. Kapı limit noktasına ulaştığında limitin aşılmaması için motor ancak ters yöndeki butona basılarak çalıştırılabilir. (Dikkat: Yerindeyken kapanma koruma fonksiyonu vardır ve motor yalnızca yeniden çalıştırıldığında ters yönde hareket eder).

2. Master-slave modu mevcuttur.

Her birinde aynı kontrol panosu bulunan iki motor senkron olarak çalışabilir. Bu modda kızılötesi, yer algılama, otomatik kapı kapatma ve diğer işlevler senkronize edilir. Dikkat: Kızılötesi, toprak algılamalı ana motora bağlanmalıdır.

3. Motor çalışma süresi koruması.

Hareket arızası sırasında motorun çalışmasını önlemek için kontrol panosu, manuel ayar yapmadan motorun çalışma süresini otomatik olarak öğrenecek ve zaman marjı olarak 10 saniye otomatik olarak eklenecektir.

4. Otomatik kapanma işlevi.

5. Yumuşak başlangıç ​​ve yavaş durma.

Yumuşak başlatma ve yavaş durdurma özellikleri mevcuttur. Yavaş durma özelliğinin mesafesi ve hızı ayarlanabilmektedir.

6. Direnişe karşı dur ve geri dön.

Kapanma hareketi için dirence karşı durdurma ve dirence karşı geri tepme arasında geçiş yapılabilir. Açılış hareketi için dirence karşı durun.

7. Bluetooth modülü için yerleşik soket.

Bağımsız bluetooth modülünün takılması için yerleşik bir soket entegre edilmiştir (modül varsayılan olarak dahil değildir).

8. İnternet kontrolü için tek tuşla yapılandırma.

Yerleşik tek tuşa basılarak doğrudan internet kontrolörleriyle eşleştirilebilir, herhangi bir kopyalama prosedürüne gerek yoktur.

❀KAPALI konumu

Açma, Kapatma, Durdurma, Kilitleme işlevi gören dört bağımsız tuşa sahip uzaktan kumanda. Geçişsiz moddayken, Kilit tuşuna bastıktan sonra, çalıştırmadan önce Durdur tuşuna basılması gerekir.

❀AÇIK konumu

(1) Uzaktan kumandadaki tek tuş, tek tuşlu kontrol tuşudur (Eşleştirme sırasında basılan özel tuş).

(2) Uzaktan kumandadaki her tuş tek tuşlu bir kontrol anahtarıdır.

❀İşlev ayarı

① ve ⑥ düğmelerini çevirin ve yalnızca AÇIK konuma getirin, sesli uyarıyla SET'e bir kez basın, tek tuşlu tek tuş modudur, 4 sesli uyarıyla tekrar basıldığında 4 tuşlu tek tuşlu mod kullanılır. Ayarlamadan sonra ⑥'yi KAPALI konumuna getirin.

❀ Kapı son pozisyonda kapatıldığında, Kilit tuşuna basılması motorun 6 saniye boyunca açılma hareketinde çalışmasını sağlayacaktır.

❀AÇIK Konum

Otomatik kapatma işlevini etkinleştirin. Sadece kapı limit pozisyonunda açıldığında geri sayım başlayacak ve kapı otomatik olarak limit pozisyonuna kapanacaktır.

❀Otomatik kapanma zamanlayıcı ayarı

③ ve ⑥ düğmelerini çevirin ve yalnızca AÇIK konuma getirin, SET tuşuna her basış 1 saniyedir, istediğiniz kadar ayarlayın.

250'lere kadar diliyorum. Ayarladıktan sonra ⑥'yi KAPALI konumuna getirin.

❀ Yavaş Durdurmanın hızı MT ayarlayıcı ile ayarlanabilir, hızı artırmak için saat yönünde çevirin, hızı azaltmak için saat yönünün tersine çevirin.

❀ Yavaş Durma mesafesi TIME ayarlayıcı ile ayarlanabilir, mesafeyi kazanmak için saat yönünde, mesafeyi azaltmak için saat yönünün tersine çevirin.

❀Seyahat Uzaktan Eğitim

Çevirin ve yalnızca ④ ve ⑥ düğmelerini AÇIK konuma getirin, ardından kapı otomatik olarak çalışmaya başlayana kadar BİR tuşunu basılı tutun ve bırakın. Limite yaklaşıp limite açılacak ve yavaş durma etkisi ile tekrar limite kapanacaktır. 2 bip sesinden sonra seyahat mesafesi öğrenme prosedürü tamamlanır.

❀KAPALI Konumu

Yavaş başlatma işlevini etkinleştirin. Kapının titremesini azaltmak için kapı ilk 2 saniye boyunca daha yavaş bir hızda çalışır.

❀AÇIK Konumu

Tek tuş işlevi, Otomatik kapatma işlevi ve Yavaş Durdurma işlevleri için ayar modunu etkinleştirin. Ayarlar yapıldığında, etkili olması için bu tuşu KAPALI konuma getirin.

❀AÇIK Konum

Kapı açılmaya çalışırken direnç karşısında durur. Kapanmaya doğru koşarken kapı dirence karşı 1 saniye durur ve ardından geri döner.

❀Optimize edilmiş direnç geri tepme ayarı

Motorun düzgün çalıştığından emin olun. Dip anahtarını ⑦ açın, ardından motor kapanma hareketindeyken, kapının durup otomatik olarak geri dönmesini sağlamak için FORCE ayarlayıcıyı saat yönünün tersine çevirin; bu, direnç kuvvetinin eşiğidir; son direnç kuvveti olarak ayarlamak için ayarlayıcıyı saat yönünde biraz döndürmeniz önerilir.

❀ Master-slave modu, master motor çalıştırılırken her birine aynı kontrol kartı takılı 2 motorun senkron olarak çalışması anlamına gelir. Master-slave modunu gerçekleştirmek için 2 motoru her iki motordaki 485A+Binterfaces aracılığıyla paralel olarak bağlayın.

1.RUN göstergesi, güç verildiğinde her zaman açıktır.

2.Etkili bir RF sinyali algılandığında RUN göstergesi bir kez yanıp söner.

3.Otomatik kapanma için zamanlayıcıyı ayarlarken, BİR'e her basıldığında bir bip sesiyle birlikte RUN göstergesi bir kez yanıp söner.

4.Master-slave modundayken RUN göstergesi 1 saniye aralıklarla sürekli olarak yanıp söner.

5.Otomatik kapanma geri sayımı durumundayken, RUN göstergesi 1 saniye aralıklarla sürekli olarak yanıp söner.

6.Açılma hareketi sırasında RUN göstergesi saniyede bir kez yanıp söner.

7.Kapanma hareketindeyken RUN göstergesi saniyede 5 kez yanıp söner.

ALT-V Göstergesi

1.Bluetooth modülü bağlı olmadığında BLE göstergesi saniyede bir kez sürekli olarak yanıp söner.

1.Şarj ederken kırmızı LED her zaman açıktır.

2.Tam şarjdan sonra kırmızı LED söner.

Tetiklendiğinde ilgili kırmızı LED yanar, aksi takdirde kapalı kalır.

Tetiklendiğinde ilgili kırmızı LED yanar, aksi takdirde kapalı kalır.

Tetiklendiğinde ilgili kırmızı LED yanar, aksi takdirde kapalı kalır.

Tetiklendiğinde ilgili sarı LED yanar, aksi halde kapalı kalır.

Tetiklendiğinde ilgili yeşil LED yanar, aksi takdirde kapalı kalır.

Tetiklendiğinde ilgili kırmızı LED yanar, aksi takdirde kapalı kalır.

Kapı son konumda kapatıldığında ilgili LED yanık kalır, aksi durumda söner.

Kapı son konumda açık olduğunda ilgili LED yanık kalır, aksi durumda söner.

2.Kilit modunda kilit açık durumdayken, uzaktan kumanda üzerindeki LOCK düğmesine basıldığında uzaktan kumandanın kilitli olduğunu belirten bir uyarı sesi duyulur. Kilitli durumdayken, uzaktan kumanda üzerindeki STOP düğmesine basılması 2 sesli uyarıya neden olur ve uzaktan kumandanın kilidi açılır.

3.Her iki limit anahtarı aynı anda tetiklendiğinde buzzer çalmaya devam eder ve motor herhangi bir tuşla çalıştırılamaz, bu durumda mıknatısın yüksekliğinin ayarlanması gerekir.

4.Kapı açma/kapama limit pozisyonundayken uzaktan kumanda üzerindeki açma/kapama tuşuna basıldığında 3 sürekli ses duyulur ve herhangi bir tepki oluşmaz.

5.Açılırken dirence karşı durma 3 sürekli vızıltıya neden olur, kapanırken dirence karşı durma/geri tepme 5 sürekli vızıltıya neden olur.

Kapıyı ideal kapalı konuma getirin, mıknatısı kremayer üzerinde limit anahtar kutusunun bulunduğu noktaya sabitleyin ve mıknatısın kutuya baktığından emin olun. Rafların diğer ucundaki açık konum için de aynısını başka bir mıknatısla yapın. Soldaki mıknatısın daha yüksek, sağdakinin ise daha alçak olduğundan emin olun. Belirli bir limit pozisyonuna gelindiğinde kart üzerindeki ilgili LED göstergesi yanık kalacaktır. Eğer 2 gösterge aynı anda yanıyor ve sürekli bir vızıltı sesi çıkarıyorsa mıknatısın yüksekliğinin ayarlanması gerekir.

1.Ana motor üzerindeki Ana/Bağımlı dip anahtarını AÇIK konuma getirin. Yardımcı motordaki anahtarı KAPALI konumda bırakın.

2.Ana motordaki A+ B- arayüzlerini yardımcı motordaki ilgili arayüzlere bağlayın.
